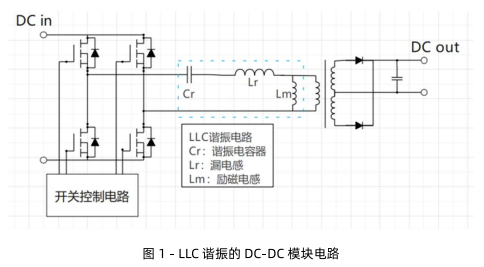

近年來，電動汽車（EV 和PHEV 等）的滲透率快速提高，但續航里程一直是制約其發展的關鍵問題。因此提高其續航能力，降低 OBC（車載充電器）的 DC-DC 轉換器損耗，提高其電力轉換效率就變得至關重要。而采用 LLC 諧振型電路恰有助于提高 DC-DC 轉換器的效率。

LLC轉換器采用PFM方式，脈沖幅度需保持一定，并且通過開關頻率進行控制，因此諧振電容器(Cr)要求擁有優良的溫度特性與頻率特性。據此，宇陽科技依據市場需求開發了車規級諧振電容器系列，滿足車載客戶需求。

宇陽產品優勢

? 優良的溫度特性

在諧振電路的工作過程中，電容器需要在溫度發生變化時表現出非常穩定的容值特性，這一點極為重要。宇陽車規級諧振電容系列采用1類陶瓷材料（C0G），具備穩定的溫度特性，滿足溫度范圍內±30ppm/℃的容量變化率。

? 極低的ESR與損耗

由于大電流會流經諧振電容器，使電容器產生熱量，而宇陽車規級諧振電容系列的極低ESR只會損耗極低的能量，因此可減少發熱，確保電路整體的穩定性。

? 優良的耐壓特性

LLC轉換器適用于功率較大的電源，因此要求諧振電容器具備高耐壓的特性。宇陽諧振電容系列可滿足630Vdc~2000Vdc的高額定電壓需求，可靠性試驗?zāi)碗妷耗芰蛇_(dá)到1.2~1.5Ur（依具體型號而定，參見宇陽規格書)。

? 優良的可靠性水平

宇陽諧振電容系列依托IATF16949體系，產品通過AEC-Q200認證測試，滿足85℃-85%RH-額定電壓-1000h、溫度循環1000次等嚴苛環境可靠性測試要求。

材質特點

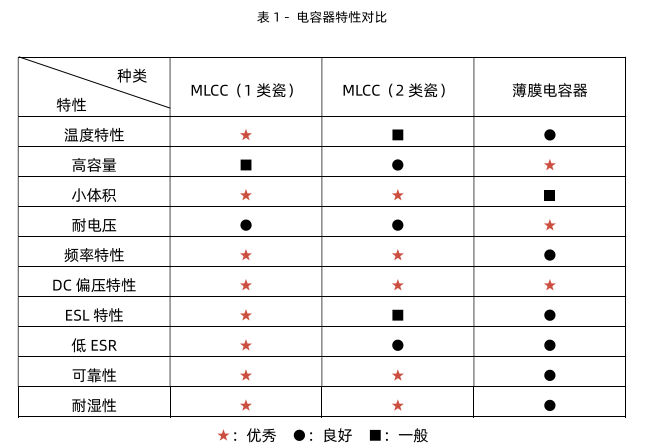

1類陶瓷MLCC（如C0G）相比于2類陶瓷MLCC（如X7R等）、薄膜電容器具備更優的溫度特性與高頻特性，非常適用于LC、LLC等諧振電路。

宇陽產品范圍

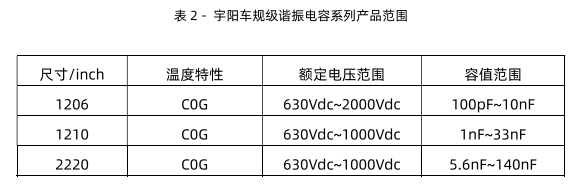

宇陽車規級諧振電容系列的典型尺寸、靜電容量、耐壓等參數上限范圍達到國際先進水平。

隨著電動汽車市場的不斷增長，諧振電容器的用量將會持續增加。宇陽科技憑借雄厚的技術實力與對產品應用的深入理解，推出的車規級諧振電容器系列已通過汽車行業龍頭客戶的測試與認證，批量向客戶供應。未來，宇陽科技將持續拓展車規級電容器產品范圍，滿足車規市場需求。
