2025年8月26-28日，廣東匯成真空科技股份有限公司將出席艾邦在深圳國際會展中心（寶安新館）7號館舉辦的第七屆精密陶瓷暨功率半導體產業鏈展覽會，歡迎各位行業朋友蒞臨參觀交流！

?

?

展商推介

｜

廣東匯成真空科技股份有限公司

陶瓷金屬化深孔/通孔濺射鍍膜設備

廣泛應用于電子元器件的研發和生產，在陶瓷、玻璃、金屬上鍍制金屬膜或電阻膜，實現深孔/通孔全覆蓋鍍膜，孔徑Φ20um，深徑比20:1。

設備特點

? 配置裝載室,支持多個陰極共濺射及多層膜濺射。

? 基材托盤定制化,自動升隆傳輸基材,提高生產率。

? 工藝室維持真空狀態,縮短生產周期,自動處理工藝并記錄數據。

? 鍍銅后產品具有低曲翹度,高均勻性,高平整度的特點。

? PVD鍍膜膜層穩定性強,具有高硬度、高磨性、高耐腐等特點。

? 先進封裝工藝:Ⅰ底部金屬化;Ⅱ重分布制程;Ⅲ鈦/銅種子層。

?

關鍵應用技術

??高能離子源：有效清潔基材表面，增強膜層附著力。

? 高功率脈沖磁控濺射：提高等離子體能量密度和離化率，能有效讓等離子體進入深孔、溝槽等復雜結構，實現優異填孔沉積（高臺階覆蓋率），提高膜層致密性。

? 連續式生產線：提升產能，維持真空環境，提高涂層穩定性。

? 多種鍍膜方式：磁控濺射/射頻濺射等方式可選，適配多種材料。

?

卓越金屬涂層性能

? 適用于陶瓷通孔/玻璃通孔/硅通孔內鍍膜，廣泛應用于電子元器件的研發和生產。

? 鍍微孔范圍：孔直徑20~100um，深度100~1000um。

? 高結合力與優異導電性，滿足各種高性能應用需求。

? 膜厚均勻性小于±3%，提高器件性能穩定性。

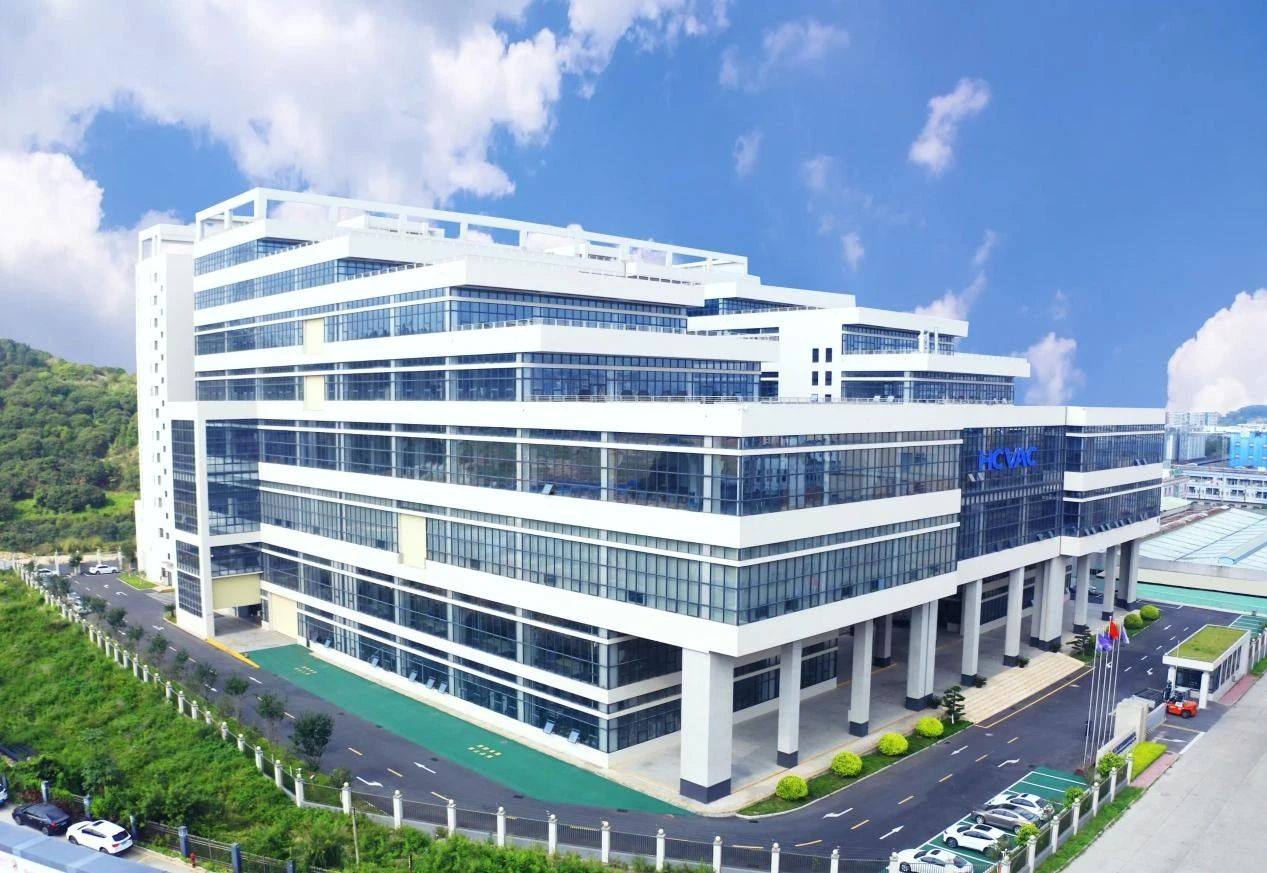

企業介紹
