PMMA光學板在汽車HUD防塵罩上的應用

抬頭顯示HUD起源與戰斗機,主要是將車速、儀表、導航等重要行車信息投影到擋風玻璃上,避免因駕駛時低頭而帶來的行車危險。

從W HUD到AR HUD,越來越大的出光口,防塵罩更為重要

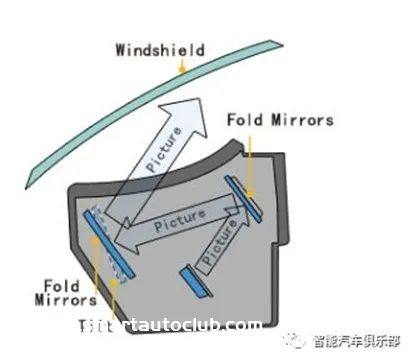

目前行業量產最多的是W HUD,它是一個精密的光電系統,圖像從影像源PGU發出后,經過兩次反射從而投影在擋風玻璃上,因此,在W HUD安裝到儀表臺后會呈現一個比較大的開口。

PMMA光學板在汽車HUD防塵罩上的應用

PMMA光學板在汽車HUD防塵罩上的應用


在使用過程中,空氣中的灰塵很容易通過這個開口沉積到W HUD中,因此,為了防止反射鏡表面的灰塵沉積而影響到HUD的投影光路,各廠商會在產品出口處增加一個光學級透明的防塵罩。

PMMA光學板在汽車HUD防塵罩上的應用

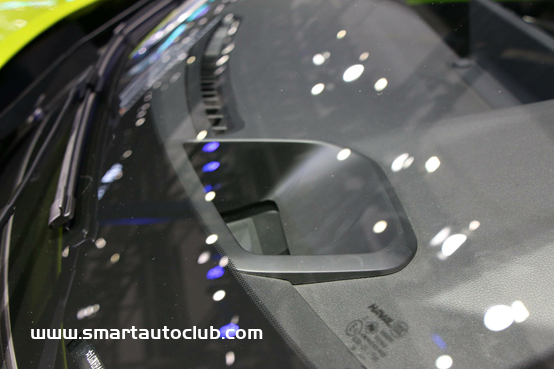

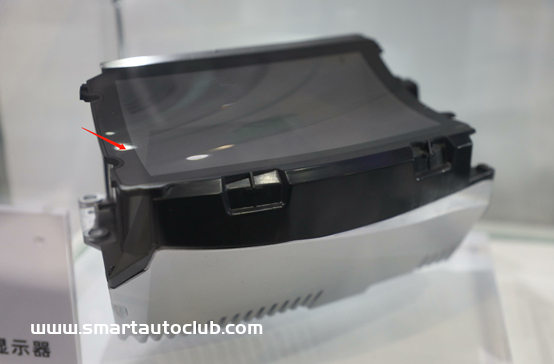

水晶光電展示的W HUD表面我們可以很明顯的看到HUD防塵罩的存在

在W HUD之后,各車廠或主機廠將會把重心放在能與道路實景結合而帶來更好駕駛體驗的AR HUD上。而對于AR HUD來說,其必然需要更大的視場角FOV以及足夠遠的虛像距離VID。這會導致反射光線的自由曲面鏡會變得更大,其出光口的面積也必然更為巨大。比如說,我們在奔馳新S級上就會看到儀表臺AR HUD的巨大開口。

PMMA光學板在汽車HUD防塵罩上的應用

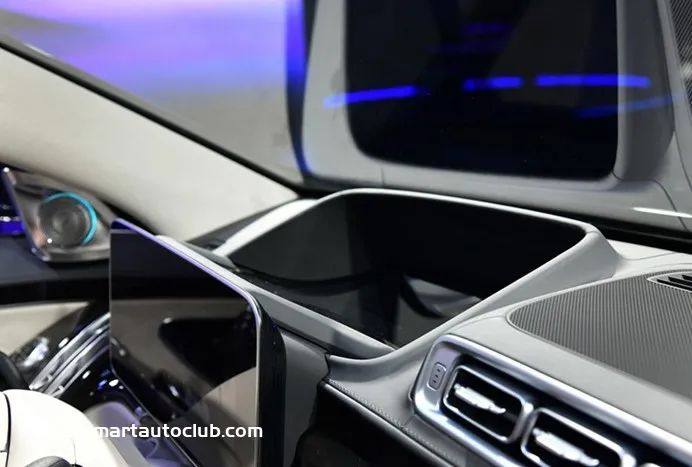

奔馳S級AR HUD出風口

PMMA澆鑄板更適合應用在HUD防塵罩


因此,在現有的AR HUD中,防塵罩的存在,越發有其必要性。而針對防塵罩來說,它需要在滿足防護性能的前提下,不影響或者說盡量減少對光路的影響。比如說產品彩虹紋等。

由于需要優秀的光學性能,目前應用在防塵罩的材料主要是PMMA與PC類的。材料供應商日東樹脂在光學板材方面主要是生產PMMA澆鑄板CLAREX,相較于常規的板材來說具備以下優秀性能:

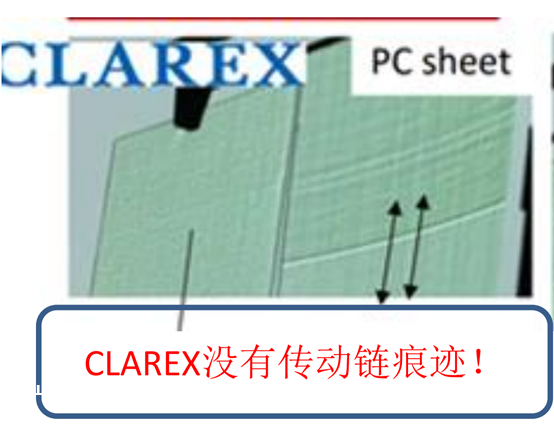

1. 相較于常規PMMA板具有更好的耐熱性,HDT高達108℃以上。此外還不會有一般擠出板材的傳動鏈痕跡,光學性能也更好。

PMMA光學板在汽車HUD防塵罩上的應用

2. 相較于PC板,其透光性更好,且不會出現彩紅紋;PMMA本身硬度高(未加硬鉛筆硬度便有2H)加硬后甚至可以做到6H。

PMMA光學板在汽車HUD防塵罩上的應用

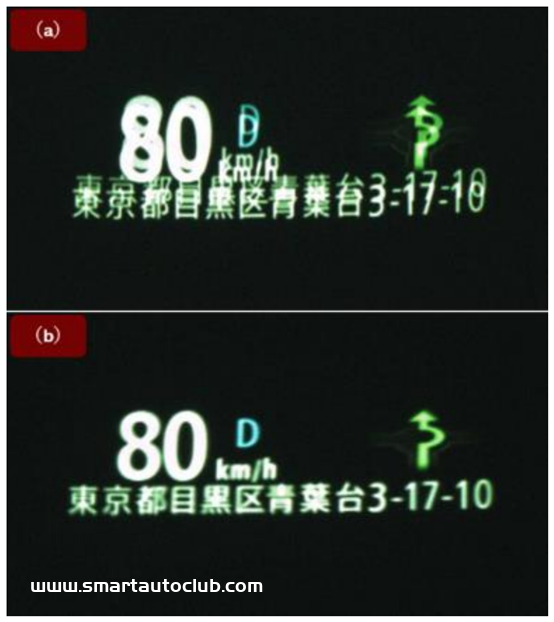

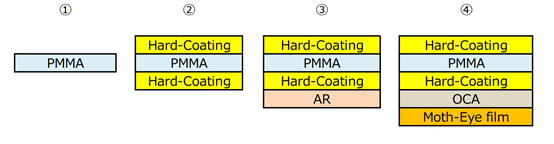

3. 此外,日東樹脂/CLAREX還根據不同用途與使用環境附加不同的涂層。比如說進行增透AR、 加硬、甚至是貼蛾眼膜,可以增強透過板材的光線甚至對重影問題也有一定的改善效果。

PMMA光學板在汽車HUD防塵罩上的應用
