氮化鎵材料常用于無線通訊領域里電力互連及射頻電子方面，在電力電子技術的發展過程中，氮化鎵越來越多的被視為硅基芯片和電路的替代品，其應用領域涵蓋了 5G、國防和商業航空航天以及衛星通信等方面，然而如果同時加工厚的氮化鎵陶瓷和薄膜導電層， 那么對氮化鎵陶瓷電路的加工就極具挑戰性了，因為氮化鎵陶瓷基底厚且脆，其上的薄膜電路薄且精細，LPKF ProtoLaser R4將兩種材料的加工能力合二為一，尤其適合氮化鎵陶瓷薄膜電路的研發打樣以及小批量加工。

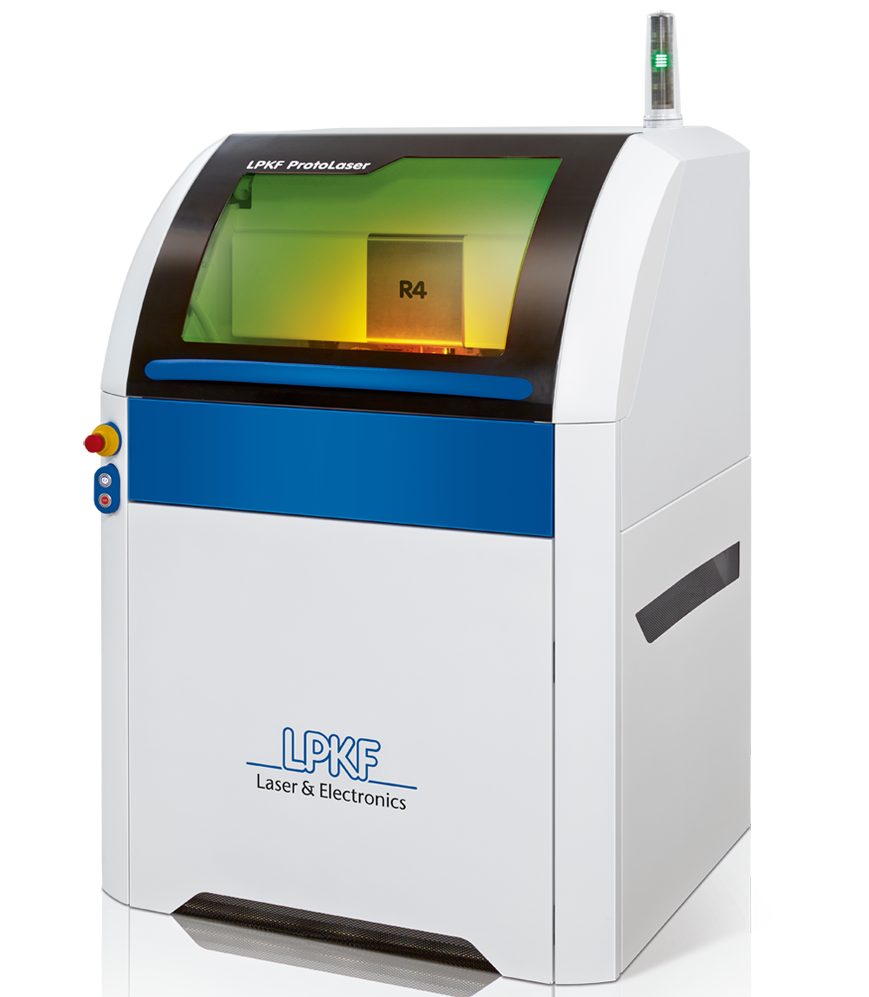

ProtoLaser R4配備了LPKF皮秒激光器，可輕松加工敏感基材以及切割脆性或燒結基板。
?
? ? ? ?氮化鎵陶瓷電路的加工，由于這兩種材料的特性和加工參數相差甚遠，因此加工系統必須精準、柔性、靈活，才能快速干凈地完成處理，LPKF激光直寫系統ProtoLaser R4 基于這種需求應運而生，尤其適合新型特殊的材料的加工。該系統配備了LPKF皮秒激光器，能夠輕松完成表面圖形的精細直寫和基底材料的精密切割，是氮化鎵薄膜電路的完美加工工具。由于皮秒激光加工幾乎沒有熱量，加工后的材料基本沒有熱損傷或燒蝕，所以系統能夠以柔性、精準的“冷加工”方式來切割和刻蝕所需的任何材料。
實驗室樣品制作，突破了樣品切割尺寸以及微蝕分辨率的極限。樣品轉角設計為圓弧形。
? ? ? ?基于皮秒激光的這種特性，LPKF ProtoLaser R4將陶瓷基板切割和導電圖形蝕刻這兩個傳統工藝里獨立的加工步驟結合到一起，一個設備即可完成兩種材料的加工，并且整個加工過程無化學藥液、對材料無接觸，這種新工藝新設備已經在其出生地歐洲完成了充分驗證。ProtoLaser R4首先對陶瓷基底進行精密切割，這個過程不會產生裂紋或應力，然后自動完成表面金屬層的圖形直寫（表面金屬層是金）。針對其他不同材料，該系統的激光功率和脈沖能量等參數會根據具體應用進行相應調整。
當然，這只是 LPKF ProtoLaser R4 的眾多應用方向之一，該系統不僅可以輕松加工特殊材料，也同樣適用于加工射頻電子，PTFE、雙面柔性 PCB 材料、玻璃基底薄金屬層等，加工效果同樣穩定可靠，精度極高。
