#標簽#材料,免噴涂,工藝,測試#
無需噴涂，直接一次注塑成型即可達到噴漆所需要的“靚麗”外觀效果，是一款真正環保和低VOC產品；包括：高光免噴涂（高光材料、鋼琴黑材料、陶瓷白）、珠光效果、金屬質感效果……

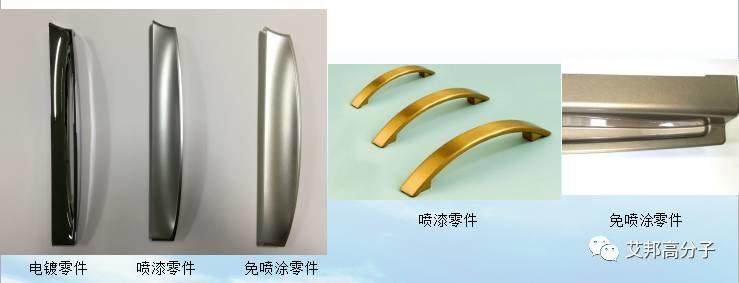

免噴涂產品外觀質感、效果及光澤度等較噴涂產品差

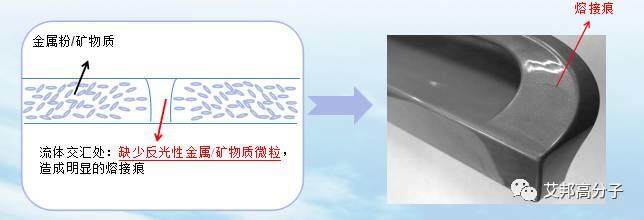

熔接痕的產生
熔體在交匯位置處發生金屬顏料或者珠光顏料的堆集（導致樣件不同部位密度產生差異），產生熔接痕。
流痕的產生
注塑螺桿的定向剪切引起金屬顏料或珠光顏料在材料表面發生取向，產生流痕。
熔接痕和流痕的存在是制約免噴涂材料應用的“最大障礙”

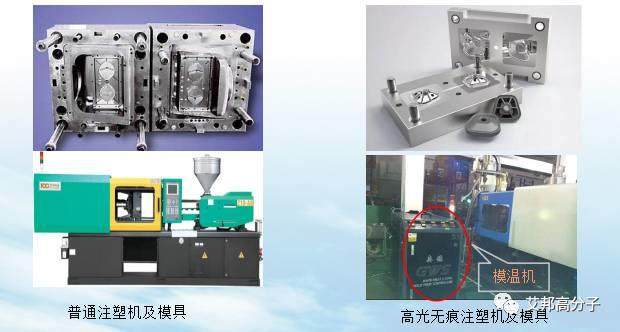

普通材料的成型模具及工藝無法滿足免噴涂材料正常成型要求
問題點及難點主要有：
1、顏料選擇；
2、珠光粉/金屬粉選擇（粒徑及分部）及表面處理；
3、原材料選擇（材料流動性/材料光澤度/材料透明性）；
4、配方設計（材料相容性/材料物性/材料穩定性/材料耐擦劃性）。

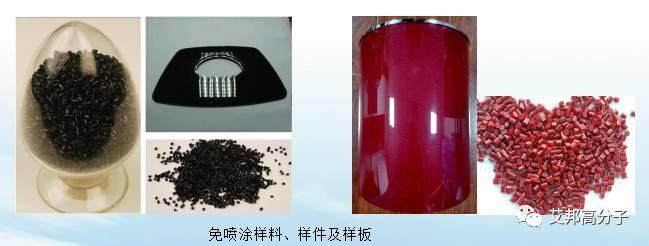

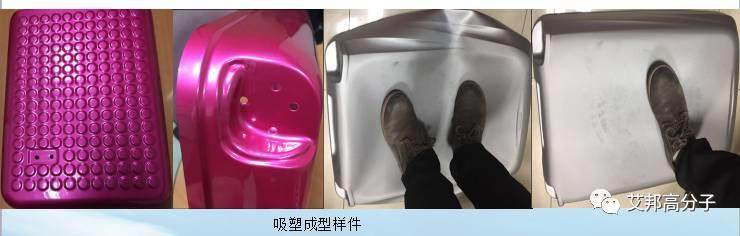

成型工藝簡單
樣件效果較好

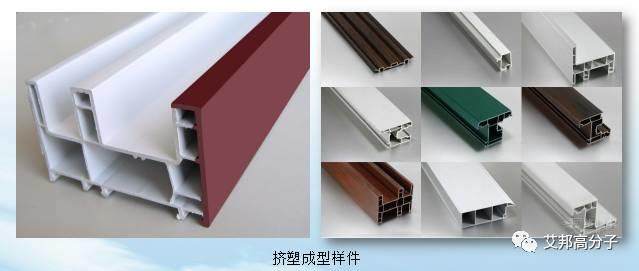

樣件結構相對簡單，無法進行復雜樣件制作
-

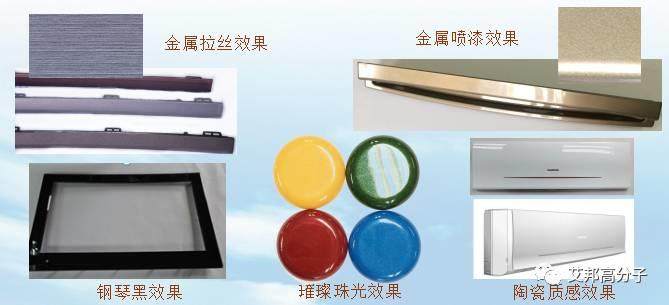

靚麗的色彩
-

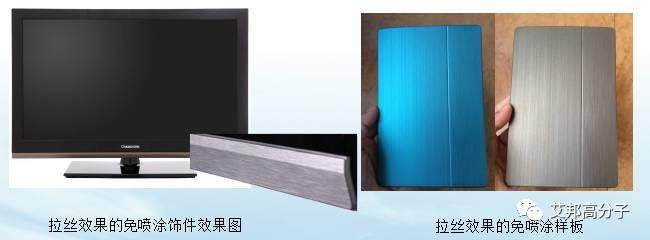

逼真的金屬效果
-
一體成型
-
超薄/強度高
-
可雙色（降低成本）
高光模具注塑的免噴涂外觀效果
模具材質：cena1模具鋼（日立鋼材）、硬度要求：＞40；
輔助設備：蒸汽加熱裝置、油溫加熱裝置；
模具設計：高溫設計、適用水路設計、進膠方式、膠口位置、膠口形狀、溢料設計等。

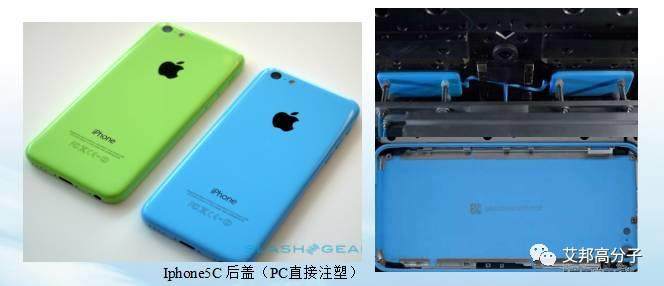

注塑：直接注塑（背面無任何結構件）；
嵌入：bespoke assembly（天線及手機堅固程度）；
鉆孔：攝像頭、耳機等精密空洞；
打磨：透明漆硬涂層等。
質感效果較好
缺陷較易隱藏

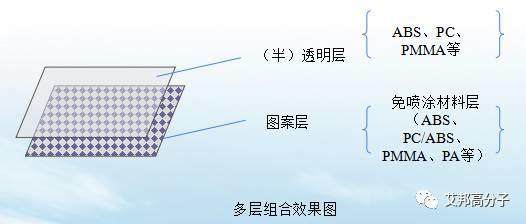

質感/立體效果好

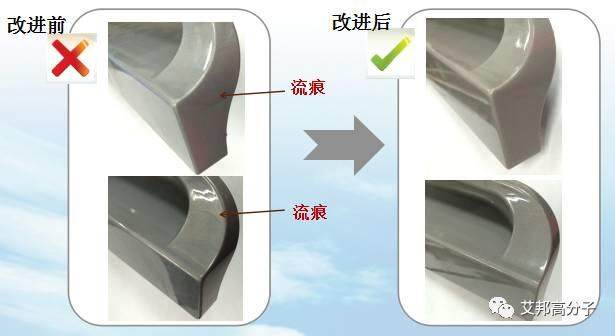

可明顯改善留痕/熔接線

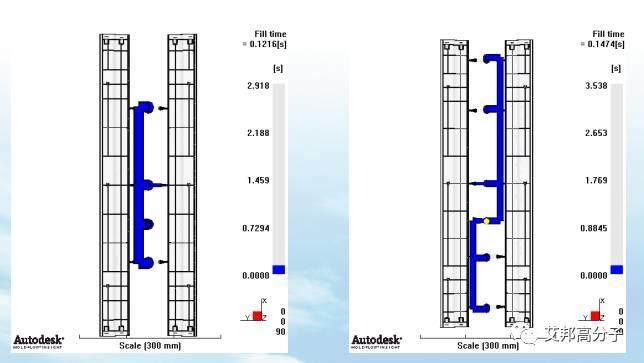

改進一：采用時序控制，改變熔接線位置。

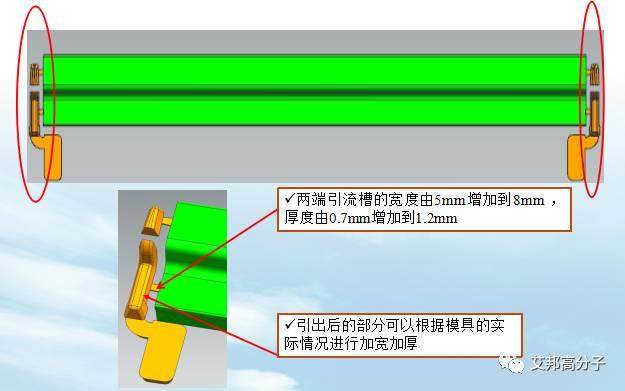

改進二：引流槽改進。

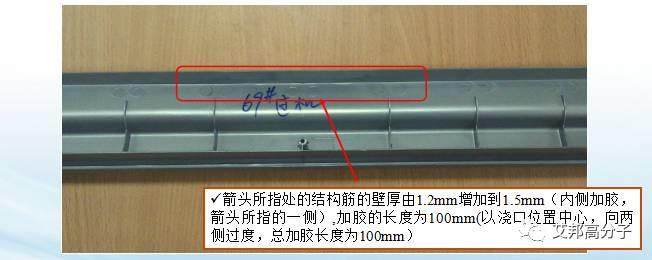

改進三：筋位消除。

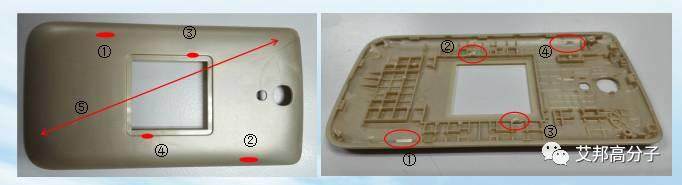

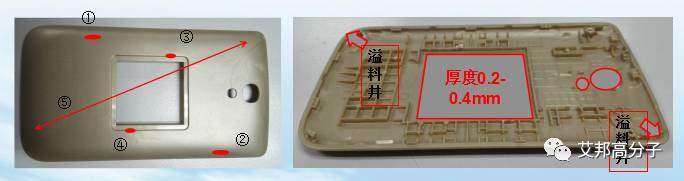

下圖為采用免噴涂材料按照普通材料注塑工藝生產的手機外殼制件。零件有4個膠口分別命名為①、②、③、④，另外⑤處表示的制品熔接線位置及走向。
建議改進方案
減少澆口數量：4個澆口減少到2個膠口數；
保證視窗流動：視窗及孔洞處進行適當的處理，減弱流體阻力，減少熔體交匯產生的熔接痕；
增加溢料井：在產生熔接痕的對角線方向加溢料井，將熔接線缺陷移至溢料井，然后修剪處理。
案例分析三、電視機底座
對于非結構件產品，可將產品進行拆解注塑，面板采用免噴涂材料注塑成型，加強筋采用膠粘技術粘于面板背面。
產品結構盡量簡單化：薄壁結構、少孔洞、少筋位。

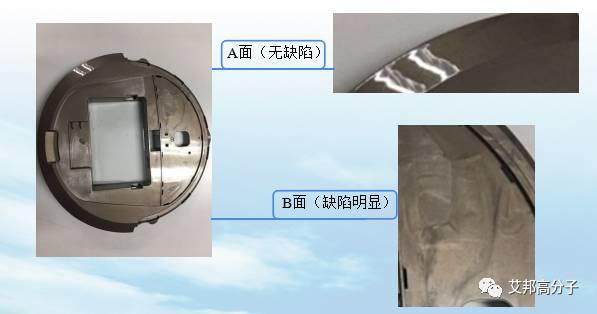

通過模具結構設計，使零部件裸露部分無明顯缺陷，通過設計將缺陷隱藏到背面或隱蔽之處。
合理隱藏缺陷，保證A面合格

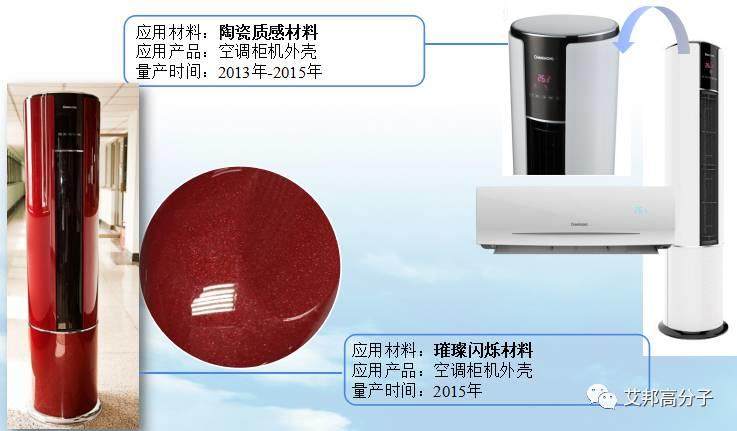

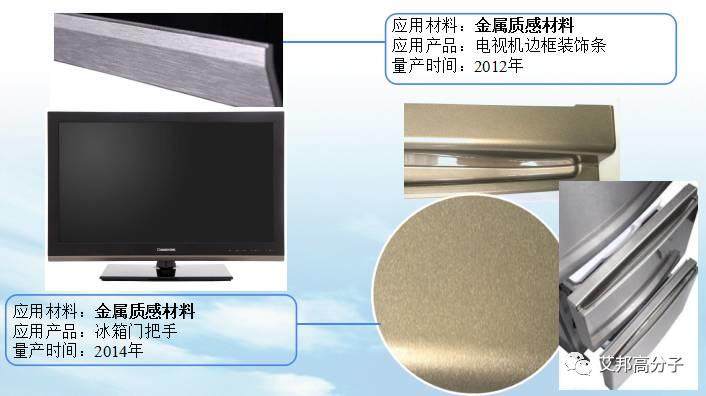

案例應用二
免噴涂材料應用模式思考（“四新技術”模式-新材料NM、新結構NS、
新模具NM、新工藝NP）
按照個性化定制的要求進行“藝術品”開發工作

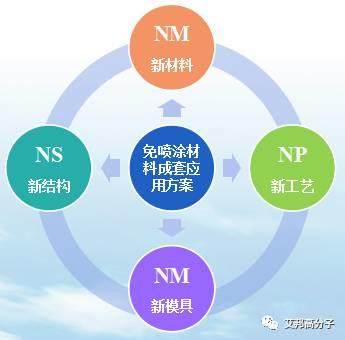

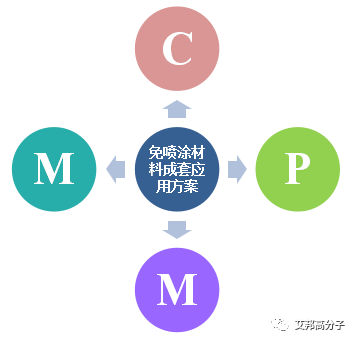

免噴涂材料應用模式思考
免噴涂材料應用模式(“四新”模式-新材料、新結構、新模具、新工藝）
來源：長虹雷春堂博士原創
第三屆免噴涂塑料技術與應用研討會
家電.汽車.美學.環保
7月15日. 寧波 陽光豪生大酒店
會議議程：
|
時間 |
議題 |
嘉賓 |
|
9:00-9:05 |
開場致辭 |
艾邦高分子 |
|
9:05-9:25 |
2017年汽車塑料相關政策法規解讀 |
中汽中心 張瑾 |
|
9:30-10:00 |
免噴涂材料在汽車內外飾上的應用 |
上海汽車集團股份有限公司 高級工程師 尹建偉 |
|
10:00-10:30 |
茶歇 |
|
|
10:30-11:00 |
免噴涂材料在空調行業的應用案例 |
寧波奧克斯空調有限公司 CMF設計師 魯星星 |
|
11:00-11:30 |
免噴涂材料改性技術及應用研究 |
合肥會通新材料有限公司 技術總工 康興賓 |
|
11:30-13:30 |
午休 |
|
|
13:30-14：00 |
急冷急熱工藝對金屬質感類免噴涂中的流痕與結合線最新貢獻 |
深圳市百豐科技股份有限公司 銷售總監 徐慶萍 |
|
14:00-14:30 |
免噴涂材料擠出加工的技術與應用 |
桐鄉市小老板特種塑料制品有限公司 董事長 沈建清 |
|
14:30-15:00 |
高光黑（鋼琴黑）色沙在免噴涂的應用 |
上海勁乘新材料有限公司 技術經理 劉海 |
|
15:00-15:30 |
茶歇 |
|
|
15:30-16:00 |
免噴涂材料運用技術介紹 |
深圳市同益實業股份有限公司 高級工程師 張振忠 |
|
16:00-16:30 |
免噴涂高性能尼龍的應用 |
尤尼吉可上海貿易有限公司 經理 樸成東 |
|
17:30-19:30 |
晚宴 |
|
報名方式：
1：長按二維碼即可在線報名
2：添加我微信：15220260125（微信電話同號），咨詢論壇聽眾報名及贊助、主講等事項。
閱讀原文，即可報名
始發于微信公眾號：艾邦高分子
