導讀：從產業鏈結構來看，3D玻璃需求的爆發一定會帶動3D熱彎設備行業增長，雖然設備企業日益增多，但其產出良率與效率還有待提升，其中3D玻璃熱彎的工藝、石墨模具的選材及設計、熱彎設備的品質優劣等因素均有極大的影響，設備至關重要，我們如何通過改進設備來提升良率與效率？今天，我們來了解一下。
3D玻璃熱彎設備市場預測

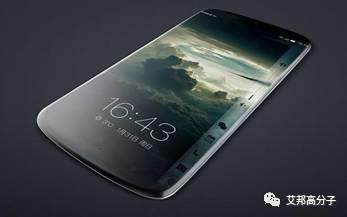

首先我們先看看3D玻璃的市場：以智能手機為例，預計2020年3D玻璃蓋板需求量為11.47億片，考慮80%正面蓋板使用3D玻璃，手機背板也使用3D 玻璃，則需要21 億片3D 蓋板玻璃。
那么，再來看看3D玻璃熱彎設備的市場：單臺熱彎機按日產能800pcs計算，良率按50%計算，如果滿足21億片需求的話，需要熱彎機約14600臺（不含保護片），每臺熱彎機80萬元計算（取均值），僅手機廠商的玻璃熱彎機需求空間就超過116億元。
二
從熱彎機角度看：如何提高良率和效率
作為3D玻璃的核心加工設備，可適用于多種形狀的3D玻璃的熱壓成型，滿足智能終端產品對3D玻璃的需求，包括手機前后蓋板、表鏡、穿戴式裝置、車載儀表盤等。
3D玻璃熱彎機，主要是電的控制+傳動+對水、氮氣、壓縮空氣及溫度的整體控制，從進料、工位預熱、工位伺服成型對玻璃施壓、工位定型、環冷、冷卻出腔。
下面，我們看一下一臺熱彎機的各部分組件的功能介紹及如何提升3D玻璃熱彎良率和效率。

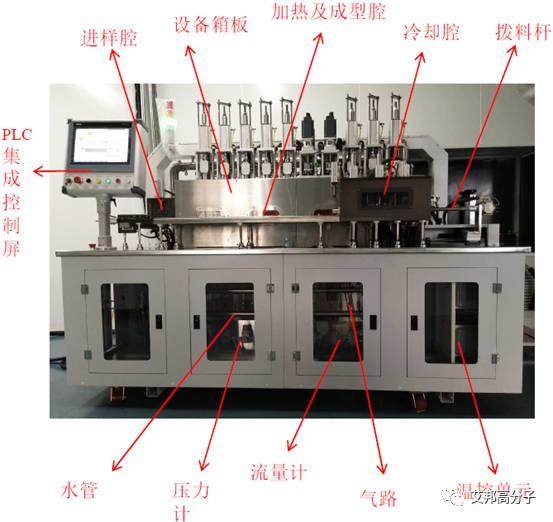

圖 熱彎機部件名稱
|
系統 |
主要組件 |
實現功能 |
|
進樣 |
進料腔 |
含料模具進入到加熱腔體 |
|
加熱及成型 |
加熱板、加熱管、氣缸、伺服電機 |
含料模具受熱，玻璃片軟化并配合一定壓力成型。 |
|
保溫 |
設備箱板內襯保溫材料 |
1、減少熱量散失 2、保持腔體內熱場平衡 |
|
傳遞 |
撥料桿、伺服電機、氣缸 |
含料模具在各工位移動 |
|
冷卻 |
設備箱板、高溫機械件內冷卻水水路、冷卻腔、水管 |
1、保證設備不銹鋼結構件不受腔體內高溫影響而變形； 2、模具后續退火冷卻。 |
|
氣路 |
氮氣及壓縮空氣氣管、氣閥 |
部分機械傳動件的動力氣源及保護氣體氣路 |
|
監測報警 |
流量計、壓力計、含氧量測試儀等 |
1、機械故障時，在觸控屏上顯示報警信息，提示操作人員； 2、溫度報警信息：當水溫、加熱板實際溫度超過上下限值時會出現報警信息，提示操作人員查看； 1、壓力報警信息：當壓縮空氣、氮氣壓力不在設定值范圍內出現報警信息； 2、流量報警信息：當水流量、氮氣流量不在設定值范圍內出現報警信息； 3、氧含量報警信息：當爐腔內氧氣含量不在設定值范圍內出現報警信息。 |
|
電控 |
PLC控制系統、通訊線路 |
控制設備整體動作及相關功能的實現 |
如何提高3D玻璃良率和效率？
3D玻璃熱彎的工藝、石墨模具的選材、設備的優劣等因素均影響著良率與效率，那么，我們在熱彎設備上如何改進來提升呢？以下幾個方面可以參考：
1、熱彎機運行的過程中要穩定，加熱板和加熱管必須要分布均勻、運轉正常；保證腔體內熱場平衡，減少熱損失；
2、溫度控制精度要高，實際溫度和表頭測出來的溫度要在正負5°之內，這樣良率才有保障，因為如果精度不夠的話就會導致溫度不穩定，進而就會導致熱熔不到位，玻璃就會出現沒有壓彎的情況。
2、上加熱板的調平，保證施壓過程中加熱板的水平，避免在使用過程中頻繁調水平；
3、需要優化氣缸卡頓問題；
4、可增加自動上下料機械手，提升玻璃片產出效率，提升良率。減少人在操作中產生的影響；
5、設備檢測應到位，從進料到出料每個環節需嚴格把關控制。
總結：隨著相關產品的需求率日益增長，我們要準備好迎接3D時代的到來，積極攻克3D熱彎機等相關設備技術壁壘。主要應重點：
1. 提高設備穩定性、生產效率；
2. 提高產品良率；
3. 降低生產成本。
詳情可查看奧瑞德光電熱彎機經理鄭海濤先生的演講視頻：
