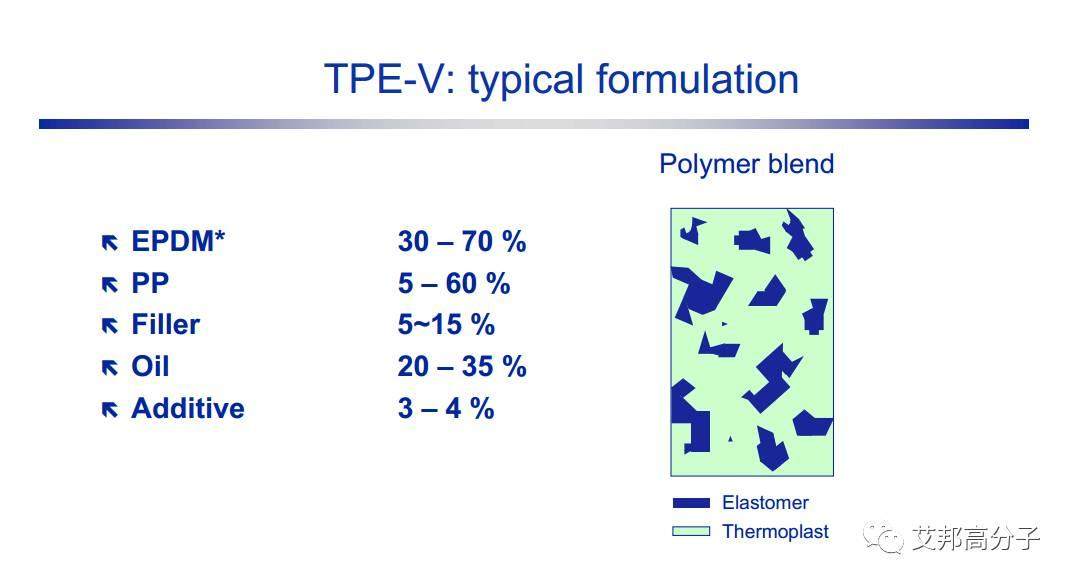

下圖是TPV（EPDM/PP）中典型的配方構(gòu)成，主要分為基材EPDM和PP，填料、油和添加劑（硫化劑、潤滑劑等）。
下面小編帶大家了解一下配方各組分對產(chǎn)品性能影響分析。
一、EPDM牌號影響▽
EPDM/PP是最為重要，用途最廣的TPV產(chǎn)品，而EPDM中第三單體，我們可以稱之為“官能團”，因為第三單體決定了反應(yīng)的速率，程度，更是決定了價格。三元乙丙橡膠是乙烯、丙烯和非共軛二烯烴的三元共聚物，生產(chǎn)中主要是用乙叉降冰片烯（ENB）和雙環(huán)戊二烯（DCPD）作為第三單體。
三元乙丙橡膠中最廣泛使用的是ENB，它比DCPD產(chǎn)品硫化要快得多。在相同的聚合條件下，第三單體影響著長鏈支化和三元乙丙橡膠的特性：
|
第三單體 |
對應(yīng)EPDM特性 |
|
ENB |
快速硫化，高拉伸強度，低永久形變 |
|
DCPD |
防焦性，低永久應(yīng)變，低成本 |
隨著二烯烴第三單體含量的增加，將會使EPDM橡膠具有更快硫化率，更低的壓縮形變，高定伸，促進劑選擇的多樣性，減少的防焦性和延展，同時也會導(dǎo)致更高的聚合物成本。
二、PP種類與用量（流動性）對性能的影響分析▽
高MFR的PP 能在較低溫度下與充油EPDM 熔融共混，其相同粘度共混溫度的范圍更寬，這有利于EPDM 充分分散到PP中；粉狀PP的力學(xué)性能雖然比粒狀PP差，但二者生產(chǎn)的TPV性能相近，且粉狀PP充油時更均勻，有利于EPDM與PP共混均勻。能提供良好的拉伸強度及硬度，同時使得材料具有較好的加工性能，擴大其應(yīng)用范圍。同時隨PP 的MFR 增大，EPDM/ PP的力學(xué)性能提高。原因是高MFR 的PP 能在較低溫度下與充油EPDM 熔融共混，其相同粘度共混溫度的范圍更寬，這有利于EPDM 充分分散到PP中；雖然小本體粉狀PP 的力學(xué)性能比粒狀PP 差，但用小本體粉狀PP 生產(chǎn)TPV，其性能與用粒料PP 性能相當(dāng)。這是因為粉狀PP 在EPDM 塑煉充油時添加均勻，有利于EPDM 與PP 共混均勻。
三、橡塑組分的選擇對性能的影響分析▽
當(dāng)EPDM的用量超過30份時，共混物的沖擊強度呈現(xiàn)下降的趨勢。隨著橡塑比的降低，EPDM/PP共混物的模量、拉伸強度、壓縮永久變形、100%定伸應(yīng)力和硬度均有所增大，扯斷伸長率是先增大后減小，耐溶劑性和加工流動性提高。加入EPDM后，相對于PP而言，共混物分子的內(nèi)聚力下降，模量降低，從而使拉伸強度和彎曲強度降低，但EPDM的加入降低了PP的結(jié)晶度，細化了PP的球晶結(jié)構(gòu)，并有利于應(yīng)力的均勻分布和松弛，故提高了共混物的沖擊強度，當(dāng)EPDM的用量超過30份時，共混物的沖擊強度呈現(xiàn)下降的趨勢。一般而言，隨著橡塑比的降低，EPDM/PP共混物的模量、拉伸強度、壓縮永久變形、100%定伸應(yīng)力和硬度均有所增大，扯斷伸長率是先增大后減小，耐溶劑性和加工流動性提高。
四、油用量對性能的影響分析▽
由于EPDM 的分散程度和界面層結(jié)構(gòu)是影響TPV（EPDM/ PP）性能的內(nèi)在因素，PP 與EPDM 的表面張力和溶解度參數(shù)都很相近，采用動態(tài)硫化工藝加工時其共混效果主要取決于動力學(xué)因素，如：粘度、溫度、剪切力和時間等。在PP 熔融溫度下，EPDM 粘度遠大于PP 粘度，與PP不具備粘度相近的共混原則。但EPDM 的粘度隨充油量的增加而明顯下降，且當(dāng)充油質(zhì)量分數(shù)在20%和30%時，粘度隨溫度變化明顯。由于PP的熔融溫度不小于160 ℃，因此，只有當(dāng)EPDM的充油質(zhì)量分數(shù)大于20 %時，在PP 熔融溫度下，EPDM 與PP 的粘度才較接近，提高EPDM 及PP 的相容性及分散性，但添加的油與PP 相容性較差,過量的油會影響PP 的性能。故EPDM的最佳充油質(zhì)量分數(shù)為20 %～30 %。
EPDM主要用于做汽車密封條，充油是輔助起到軟化和提高抗氧化的作用，EPDM最合適的是加氫石蠟油和礦物油。
五、不同硫化體系對產(chǎn)品性能影響
1、酚醛樹脂硫化體系▽
酚醛樹脂作為TPV (EPDM/ PP）體系的一種硫化劑，能為產(chǎn)品提供良好的熔體強度、耐氣候、耐高溫性能、耐油及化學(xué)品性能，但硫化工藝復(fù)雜，產(chǎn)品質(zhì)量波動大。因為酚醛樹脂硫化慢，所以一般硫化溫度較高，并且要配合氯化物做活化劑，比如氯化鋅、氯化錫等。
2、有機過氧化物硫化劑用量對性能影響分析▽
硫磺硫化體系具有操作安全，硫化速度適中，綜合物理機械性能佳以及與二烯烴類橡膠共硫化性好等優(yōu)點，是三元乙丙橡膠使用最廣泛最主要的硫化體系。
在硫磺硫化體系中，由于硫磺在乙丙橡膠中溶解度較小，容易噴霜，不宜多用。一般硫黃用量應(yīng)控制在1~2份范圍內(nèi)。在一定硫磺用量范圍內(nèi)，隨硫費用量增加，膠料硫化速度加快，焦燒時間縮短，硫化膠拉伸強度、定伸應(yīng)力和硬度增高，扯斷伸長率下降。硫磺用量超過2份時，耐熱性能下降，高溫下壓縮永久變形增大。為使膠料不噴霜，促進劑的用量亦必須保持在三元乙丙橡膠的噴霜極限溶解度以下。
實際上，在工業(yè)生產(chǎn)中，基于以下原因幾乎都是采用二種或多種促進劑的并用體系。
(1)多種促進劑并用，容易達到硫化作用平衡。
(2)許多促進劑在較低濃度時，就會發(fā)生噴霜，因此用量不宜太高。
(3)促進劑之間的協(xié)同效應(yīng)，有利于導(dǎo)致硫化時間的縮短和交聯(lián)密度的提高。
在選擇硫黃硫化體系或使用部分硫黃給予體取代部分硫黃時，應(yīng)注意考慮下列影響因素：
(1)三元乙丙橡膠第三單體的類型按乙叉降冰片烯、1,4一己二烯、雙環(huán)戊二烯的順序，其硫化速度逐漸減慢，焦燒時間逐漸增加。
(2)第三單體含量越高，硫化速度越快，焦燒時間越短。
(3)促進劑用量越高，硫化速度越快，焦燒時間越短。
(4)充油三元乙丙橡膠中充油量高時，由于油起稀釋劑作用，其硫化速度和交聯(lián)密度均下降，需要增加硫化體系的用量，以保持硫化速度不降低。
3、有機過氧化物硫化劑體系▽
過氧化物硫化體系主要解決了產(chǎn)品吸濕、不同產(chǎn)品之間色差的缺陷，一般采用的過氧化物有DCP、硫化劑雙25、無味DCP，但缺陷是采用過氧化物動態(tài)硫化的TPV熔體強度相對要差，另外要做到全硫化有一定的難度。如Renprene的1000系列、三井的milastomer就是用過氧化物硫化的。但是DCP有些有臭味，所以使用時要注意。對那些要求更好耐高溫性能(150℃以上)和極低壓縮永久變形的特殊制品需要采用過氧化物硫化。

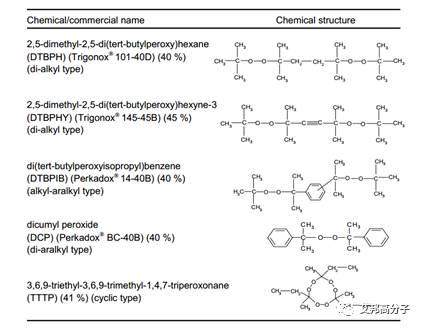

幾種常用過氧化物
與硫黃硫化體系相比，過氧化物硫化體系有如下的特點。
過氧化物硫化體系優(yōu)點：
(1)硫化膠其有優(yōu)越的耐熱性能和較低的壓縮變形，甚至在高溫下壓縮變形亦很小；
(2)膠料高溫下硫化速度快，且無硫化返原現(xiàn)象；
(3)顏色穩(wěn)定性好，不污染，大多數(shù)過氧化物不易噴霜，且膠料貯存時無焦燒危險；
(4)配方簡單，與不同高聚物并用時容易共硫化。
過氧化物硫化體系缺點：
(1) 低溫下硫化速度慢，因此要求較高的溫度硫化；
(2) 硫化膠物理機械性能低，如拉伸強度、撕裂強度和耐磨性能均較低，尤其高溫下耐撕裂性能差；
(3) 大多數(shù)過氧化物有臭味，且可能與其它配合劑發(fā)生反應(yīng)；
(4) 價格貴。
七、滑石粉用量對性能的影響分析▽
超細活性滑石粉的添加可以增強TPV材料的斷裂伸長率、拉伸強度均增加，當(dāng)添加量為12 %左右時，達到極大值。
艾邦最近整理了TPV產(chǎn)業(yè)報告，將會陸續(xù)在平臺上發(fā)出，如果愿意一起參與請加我微信：abqfeng；本報告包含以下內(nèi)容，TPV的定義以及分類，TPV的制備方法，不同類型的TPV生產(chǎn)企業(yè)以及主要市場介紹；重點闡述了PP/EPDM體系的配方組成以及影響因素。EPDM市場以及生產(chǎn)介紹，以及在國內(nèi)外不同牌號的基礎(chǔ)物性參數(shù)。TPV典型的應(yīng)用案例以及典型的下游用戶介紹；TPV制品的加工工藝介紹。最后是國內(nèi)外研究機構(gòu)對于TPV市場的預(yù)測；本篇文章是報告的第5篇。
艾邦高分子隨后將推出一系列關(guān)于TPV行業(yè)的文章；敬請期待。
編輯：胡江波
艾邦高分子獨家編輯，轉(zhuǎn)載需注明來源
推薦閱讀：
第五屆TPE/TPV技術(shù)與應(yīng)用研討會
（6月23日? 蘇州 ）
5th TPE / TPV Technology and Application Forum
（June 23, 2017，Suzhou, China）
主辦方：艾邦高分子
Organizer: Aibang Polymer
規(guī)模：300人
Size: 300
時間：6月23日 星期五
Time: Friday, June 23, 2017
地點：蘇州 （酒店待定）
Location: Suzhou, China
主題：TPV新材料、新應(yīng)用、新設(shè)備、新工藝
Main Topics: New Materials/ Applications/ Equipment/ Technology on TPV
會議議題（暫定）/Meeting topic (to be confirmed):
1.TPV過去、現(xiàn)在、未來 （擬邀請 北京化工大學(xué) 張立群教授）
1. TPV past, present and future
2.TPV全球市場發(fā)展狀況以及趨勢（ IHS 徐徐）
2. TPV global market development and trends
3.EPDM在TPV中的應(yīng)用（中石化三井 技術(shù)總監(jiān) 王建國）
3. Application of EPDM in TPV
4.TPV 在汽車門封中應(yīng)用介紹（擬邀請 山東道恩，南京奧普特）
4. TPV in the car door seal application introduction
5.TPV 吹塑制品在汽車中的應(yīng)用（擬邀請 安徽中鼎）
5. TPV blow molding products in the application of the car
6.TPV在汽車內(nèi)外飾領(lǐng)域應(yīng)用（擬邀請 敏實集團、埃克森美孚）
6. TPV in the automotive interior and exterior applications
7.TPV在其他領(lǐng)域應(yīng)用（擬邀請 國內(nèi)外知名 TPV企業(yè)）
7. TPV in other areas of application
8.過氧化物在PP/EPDM動態(tài)硫化中的應(yīng)用（阿科瑪 陰景賢）
8. Application of Peroxides in PP / EPDM Dynamic Vulcanization
9.TPV擠出共混工藝（擬邀請：克勞斯馬菲等）
9. TPV extrusion blending process
10.汽車密封條TPV與傳統(tǒng)材料之爭及趨勢（天津天逸合成精密機械有限公司 總經(jīng)理 滕智全）
10.Competition between TPV and traditional materials in automotive sealing strip
11.TPV制品擠出工藝
11. TPV product extrusion process
12.TPV制品其他成型工藝
12. TPV products other molding process
13.TPV其他相關(guān)助劑（除味劑，交聯(lián)劑等）
13. TPV other related additives (in addition to taste agents, crosslinking agents, etc.)
報名方式：
張小姐: 18320838592; 胡先生：178170996762微信同電話號碼。長按以下二維碼即可報名
方式1：請加微信并發(fā)名片報名；
方式2：請加微信并回復(fù)：姓名+公司+職位+手機+郵箱+主營產(chǎn)品
方式3：在線登記報名；閱讀原文進入在線報名；
方式4：請編輯“姓名+公司+職位+手機+郵箱+主營產(chǎn)品”發(fā)短信到阮小姐18320838592 ；
注意：每位參會者均需要提供信息；
點擊閱讀原文，在線報名
始發(fā)于微信公眾號：艾邦高分子
