時間：2023年8月29日-31日

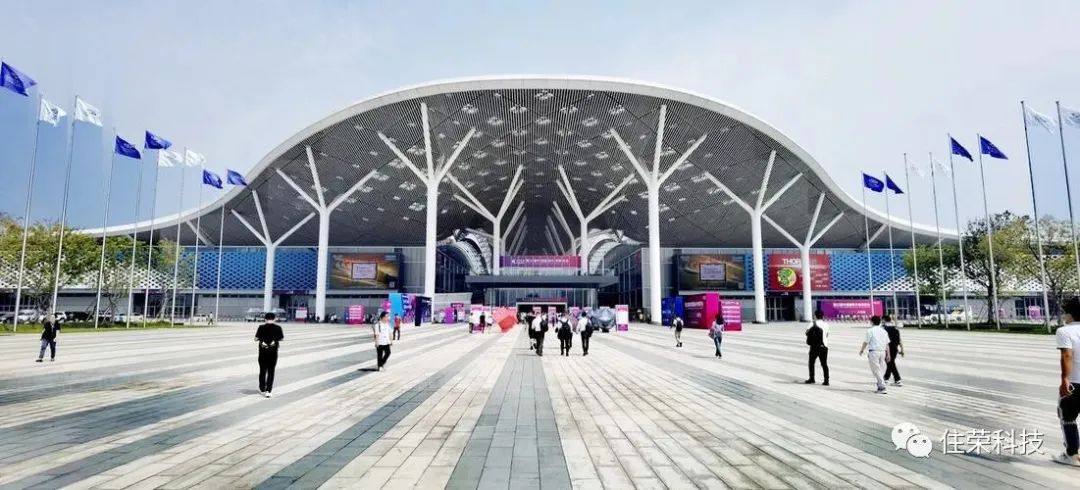

地址：深圳國際會展中心8號館（寶安新館）
上海住榮科技有限公司 展位號：8A26
參展項目：機械沖孔機、激光打孔機、絲網印刷機、疊片機、溫水等靜壓機、生瓷片熱切機、劃片機、X-ray
設備介紹

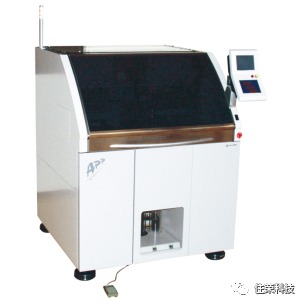

1. 日本UHT APP機械沖孔機
? 打孔精度：±5μm
? 生瓷片厚度：最大1mm
? 最大速度：1800孔/min
? 沖孔單元：最多8個
? 材料固定方式：V/F夾具夾持及真空吸附
? 配備集塵裝置收集打孔殘渣
? 可選配自動上下料

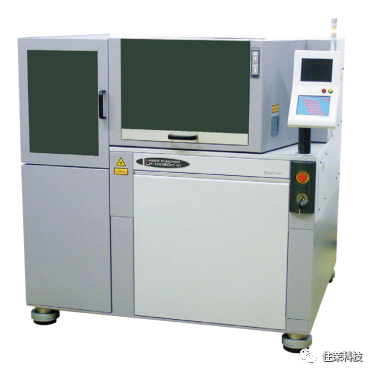

2. 日本UHT皮秒紫外激光打孔機
? 高輸出皮秒UV激光，波長355nm，功率29W@500KHz
? 生瓷片最大230mm，厚度0.5mm
? 振鏡掃描速度2500PPS或2X2500PPS
? 加工孔徑：?30μm
? 加工精度：±10μm
? 氣源：CDA，0.4-0.7MPa
? 可選配自動上下料及清潔系統

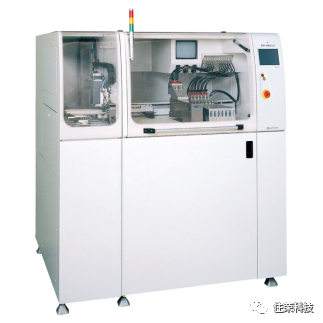

3. 日本UHT MP系列機械沖孔機
? 加工范圍：□150mm / □200mm
? 打孔精度：±10μm
? 生瓷片厚度：最大1mm
? 最大速度：1000孔/min
? 沖孔單元：最多7個或8個
? 材料固定方式：V/F夾具夾持及真空吸附
? 配備集塵裝置收集打孔殘渣
? 可選配自動上下料

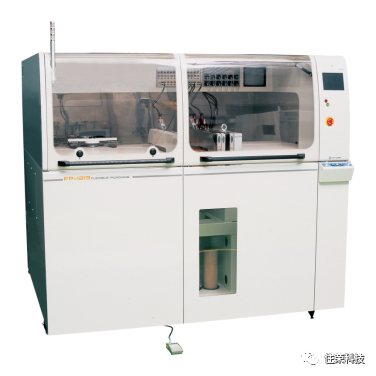

4. 日本UHT FP系列機械沖孔機
? 加工范圍：500×320mm / 600×450mm
? 打孔精度：±10μm
? 生瓷片厚度：最大1mm
? 最大速度：600孔/min
? 沖孔單元：最多12個或10個
? 材料固定方式：V/F夾具夾持及真空吸附
? 配備集塵裝置收集打孔殘渣
? 可選配自動上下料

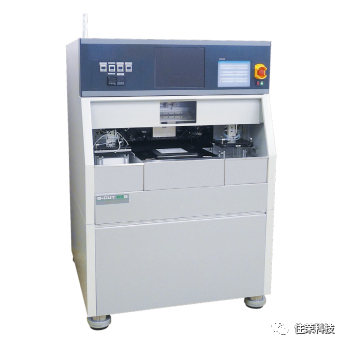

5. 日本SERIA PC250E絲網印刷機
? 工件尺寸：250×250mm～100×100mm
? 工件厚度：0.1～5.0mm
? 定位精度：±5μm
? 網版尺寸：550×650mm～320×320mm
? 刮刀角度：60?～90?
? 刮刀壓力：約3～30kgf
? 刮刀速度：5～300mm/s
? CCD定位陶瓷生瓷片高精度印刷及填孔
6. 日本SERIA PC660IPN絲網印刷機
? 工件尺寸：620×620mm～250×250mm
? 工件厚度：0.1～2.0mm
? 定位精度：±5μm
? 網版尺寸：1100×1100mm～700×700mm
? 刮刀角度：60?～90?
? 刮刀壓力：約6～80kgf
? 刮刀速度：5～500mm/s
? CCD定位大尺寸生瓷片高精度印刷及填孔

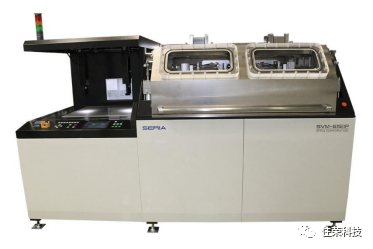

7. 日本SERIA SVM-6151IP真空填孔機
? 工件尺寸：610×510mm～200×200mm
? 工件厚度：0.4～5.0mm
? 定位精度：±5μm
? 網版尺寸：1100×1100mm
? 覆墨時真空壓力：100～10000Pa
? 可對應高孔深比填孔印刷（1:30以上）
? 在高真空下實現無空隙印刷
? CCD對位 + XYθ臺面 + SERIA獨家影像處理裝置
8. 日本SERIA TF150IP絲網印刷機
? 工件尺寸：150×150mm～50×50mm
? 工件厚度：0.1～5.0mm
? 定位精度：±5μm
? 網版尺寸：320×320mm，厚度15mm
? 刮刀角度：60?～90?
? 刮刀壓力：10～40kgf
? 刮刀速度：10～300mm/s
? CCD定位小尺寸生瓷片高精度印刷及填孔

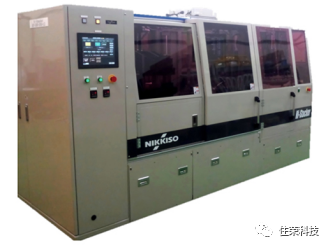

9. 日本日機裝NST系列高精度疊片機
? □150mm～□600mm生瓷片的自動揭膜與自動疊片
? 生瓷片厚度：10μm～300μm
? PET膜厚度：30μm～100μm
? 疊片精度：±10μm
? 最大疊片厚度10mm，最大層數：100層
? 點膠及熱壓預固定，最高壓力20T，最高溫度120?C
? 兼容先揭膜后疊片和先疊片后揭膜，帶除靜電功能

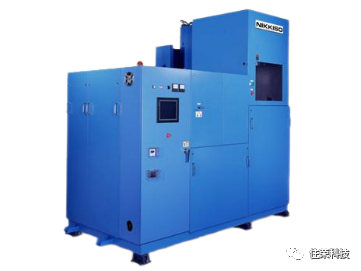

10. 日本日機裝WL系列溫水等靜壓機
? 多種壓力容器規格可供選擇，適合6"～16"生瓷片疊層體層壓
? 最高壓力50、100、200、400MPa可供選擇，最高溫度90?C
? 壓力罐完全浸在溫水槽中，投入產品時亦進行溫水循環確保產品受熱均勻
? 溫度均勻性±1?C；壓力精度±2.5%
11. 日本日機裝DL系列真空層壓機
? 依賴于彈性體壓合治具在無液體環境下能發揮出和濕等靜壓相同的壓合特性
? 適用于高溫壓合，最高溫度300℃
? 最高壓力10MPa
? 新機型可對應急速加熱和急速冷卻
? 真空（約20Torr）層壓，無密封膜對應
? 實現帶腔體生瓷片疊層體的壓合
12. 日本UHT G-CUT AS8生瓷片熱切機
? 加工工件6"或8"層壓生瓷片
? 最大厚度5mm
? 定位精度±5μm
? 切片速度：NC切斷方式420cut/min，圖像處理方式120cut/min
? 刀片加熱溫度最高70?C
? 工作臺加熱溫度最高130?C
? 可選配自動上下料

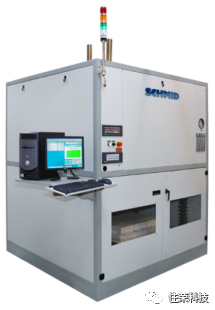

13. SCHMID 8K系列LTCC排膠燒結一體爐
? 最高溫度：950?C
? 爐膛尺寸：609X609X609mm
? 溫度均勻性：±2.5?C
? 加熱方式：4個獨立控制的加熱區域
? 燒結氣氛為空氣，4路氣體獨立控制
? Windows程序控制燒結曲線
? 爐內壓力監測控制及超溫保護
? 緊急停止及溫度數據記錄
? 高強度對應大尺寸基板，抗彎強度250MPa
? 介電常數ε=7.1@1MHz，6.9@10GHz
? 介電損耗tanδ＜0.003@1MHz，＜0.006@10GHz
? 燒結密度2.85±0.03g/cm^3
? 熱膨脹系數(R.T~300?C)5.3ppm/?C
? 熱導率2.6W/m·k
? 尺寸范圍□100～500mm
? 提供配套Ag漿、Ag-Pd漿及電阻漿料

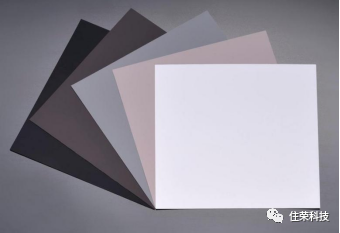

15. 日本山村硝子BR03 LTCC生瓷片
? 低損耗生瓷片對應高頻應用
? 介電常數ε=6.2@1MHz，5.9@10GHz
? 介電損耗tanδ＜0.001@1MHz，＜0.0003@10GHz
? 燒結密度2.62g/cm^3
? 抗彎強度150MPa
? 熱膨脹系數(R.T~300?C)7.1ppm/?C
? 尺寸范圍□5"/□6"/□8"
? 提供配套Ag漿
? LTCC應用玻璃粉產品
對應低介電常數、低損耗、高強度等各種需求
? SOFC封接應用產品
SUS430、氧化鋁等材料封接用高耐熱玻璃陶瓷粉
? 氧化鋁基板應用產品
對應釉料、阻焊料等應用
? 燒結助劑及其他應用產品
金屬粉末(Ag、Al、Cu等)及陶瓷粉末的燒結助劑

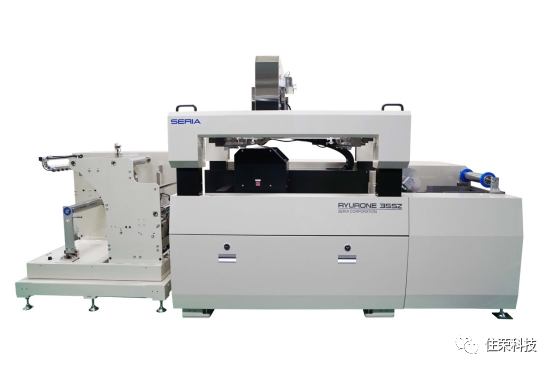

17. 日本SERIA RYURONE 35SZ無間隙同步絲網印刷機
? 薄膜基材上的高速高精度印刷
? 基材表面非接觸滾筒搬送設計
? 通過無間隙印刷使表面印刷品質穩定化
? 基材規格：寬250～350mm，厚25～100μm
? 網框尺寸：750X750～800X800mm，厚30～40mm
? 印刷尺寸：230X230～330X330mm，最小間隙10mm
? 卷出/收卷張力：20～30N
? 印壓：0.1～0.5MPa（10～50kg）
? 印刷速度：50～800mm/sec
? 設備采用特殊彈性體，對芯片周邊的燒結銀均勻加壓，杜絕金屬模具的加壓方式使產
品周邊的燒結銀無法壓合，導致邊緣部分的燒結銀材料空隙率高，改善產品的良品率
? 設備配備□100～320mm的工作臺，可以實現在短時間內的加熱、加壓與冷卻。由特
殊彈性體對工作臺上不同尺寸與高度的基板和芯片施加均等的壓力
? 金屬模具加壓的方式，需要根據基板和芯片種類與尺寸高度進行模具的特殊定制。而
特殊彈性體工法不需要根據基板和芯片的種類去制作模具，減少運行成本
? 最大壓力20MPa，最高溫度300?C
? 以氮氣或真空作為抗氧化劑
電話：021-64399436
郵箱：info@zonetech.com.cn
