您可能不知道MIM（金屬注射成型）技術，但您一定知道手機卡托（如下圖），目前的手機卡托主要是通過MIM技術制造的。MIM技術養活了上百萬人，影響了幾十億手機用戶！

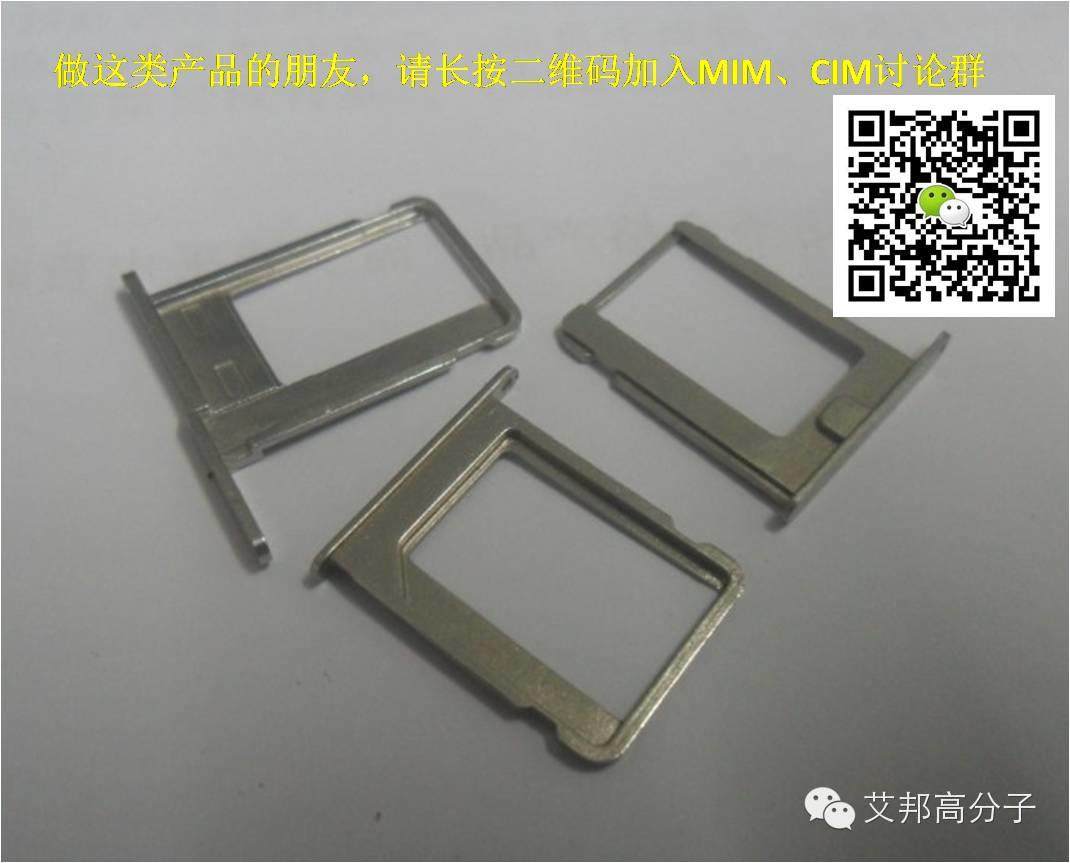

圖：手機卡托
對很多人來說，MIM還是個新事物，前幾天艾邦高分子發表了一篇關于MIM的制造工藝視頻，今天我們將之間的一篇關于企業走訪的文章重新發布，介紹MIM件制造企業都需要哪些設備？
一、MIM工藝流程和設備布局
MIM制造流程一般包括：混煉造粒、注塑成型、脫脂、燒結以及二次處理等。涉及的設備有混煉造粒一體機、 MIM專用注塑機、脫脂爐、燒結爐和多種檢測、二次加工設備。

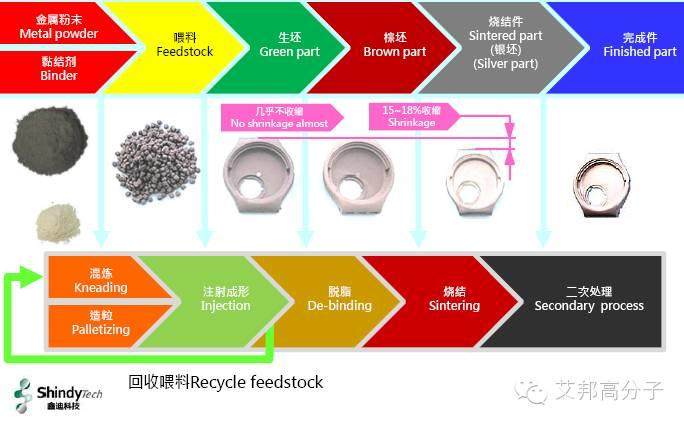

圖：MIM制造流程
惠州葛雷固普的布局非常清晰明了，從二樓俯視可以將大部分工序收入眼底：左邊是MIM專用注塑機，中間是人工檢測區域，右邊是燒結爐，整形和脫脂在盡頭處。

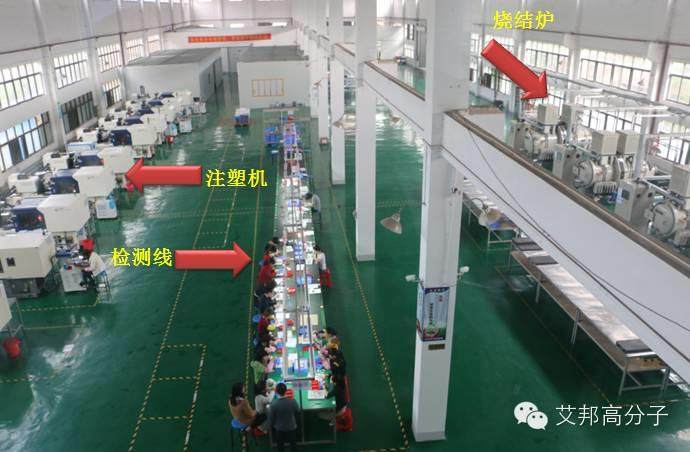

圖：惠州葛雷固普的生產線布局
下面我們按照工序順序來對相關工藝和設備情況做簡單的介紹：
二、工藝和設備介紹
1.混煉造粒
MIM的原料主要為金屬粉末和粘結劑，金屬粉末和粘結劑POM通過混煉造粒一體機得到喂料。金屬粉末國內恒基科技做的不錯，塑基喂料目前巴斯夫的質量最好，國內塑基喂料正在逐步提升。

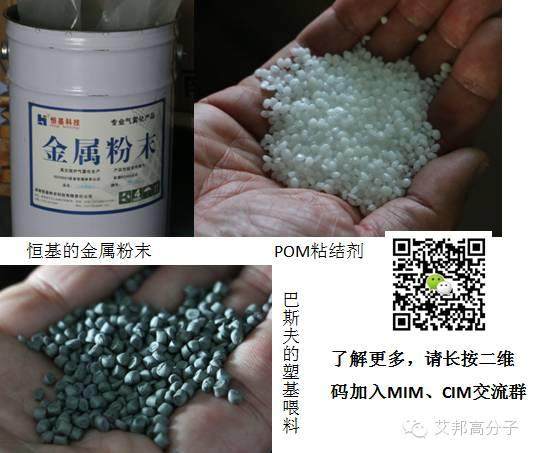

圖：鑫迪科技采用的原料
圖：國產設備-亙易隆機械的混煉造粒一體機
2.注塑成型
鑫迪科技可以自己生產喂料，葛雷固普自己不生產，而是直接購買。鑫迪科技使用進口的JSW日鋼MIM專用注塑機，葛雷固普使用日精注塑機和國產的海天長飛亞注塑機。MIM注塑會產生大量的水口料，水口料可通過和新料混用等處理重新利用起來。

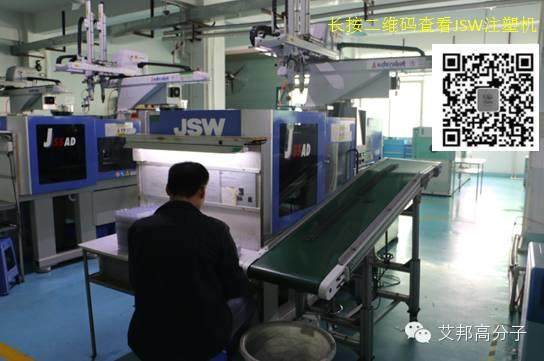

圖：JSW日鋼MIM專用注塑機

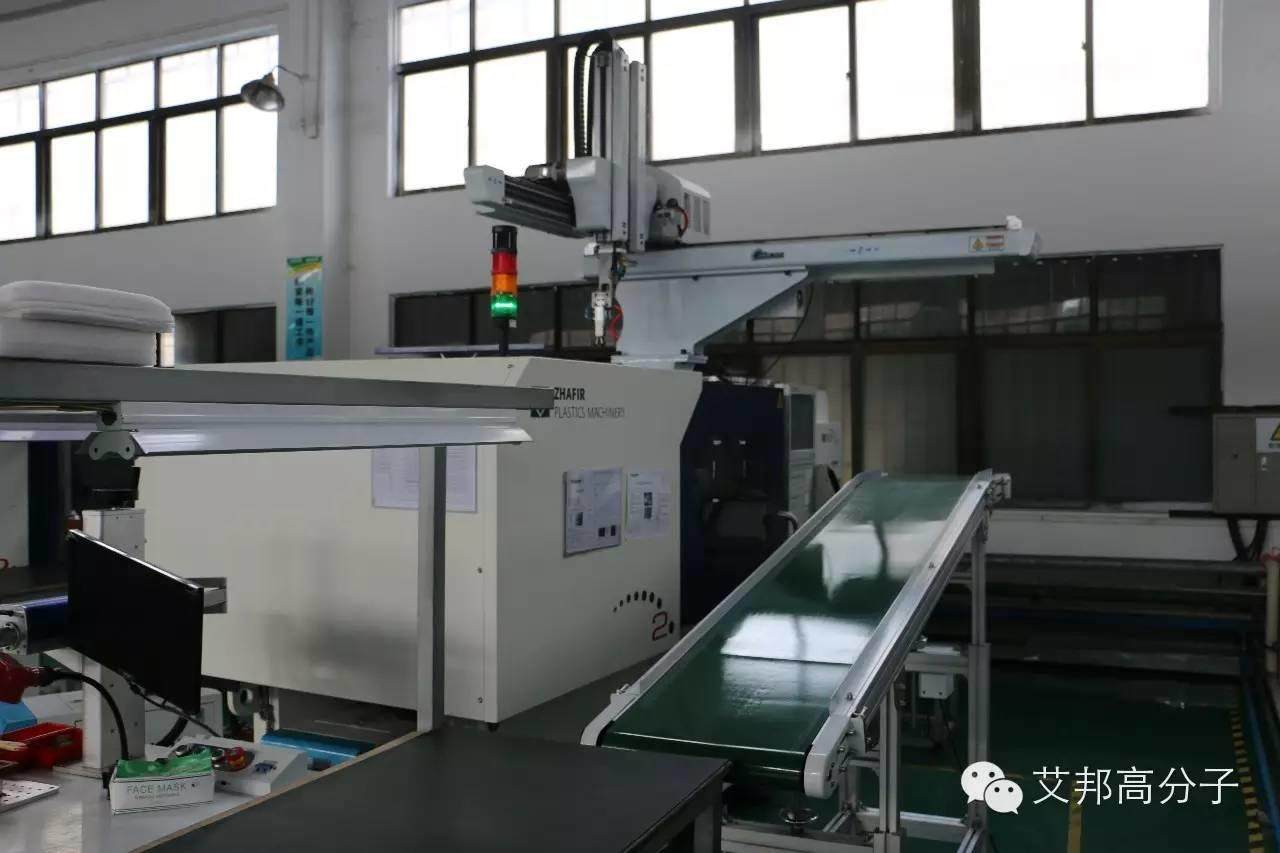

圖：海天長飛亞注塑機

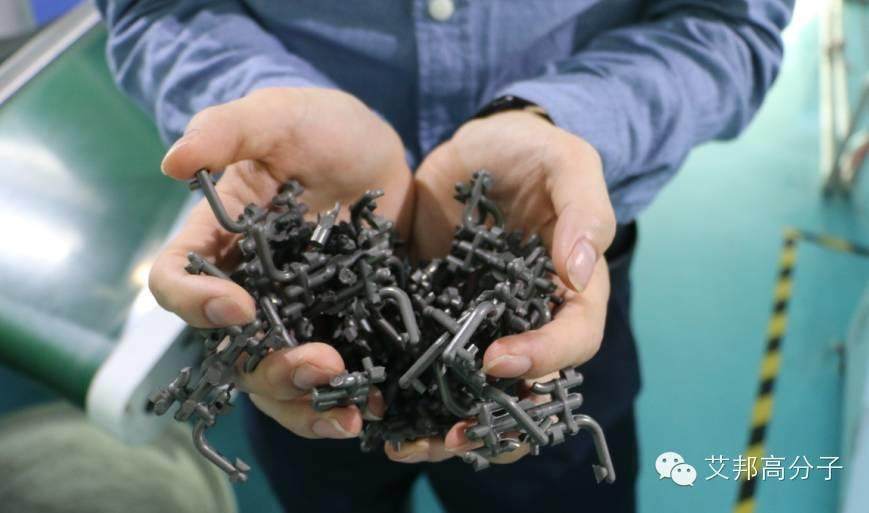

圖：水口料
3.脫脂
生坯通過人工有規律的擺放至陶瓷板上，然后等待進入脫脂爐進行脫脂。兩家公司使用的是國產品牌-星特爍的硝酸催化脫脂爐，該款脫脂爐具有防爆的功能。
圖：生坯等待進入脫脂爐進行脫脂

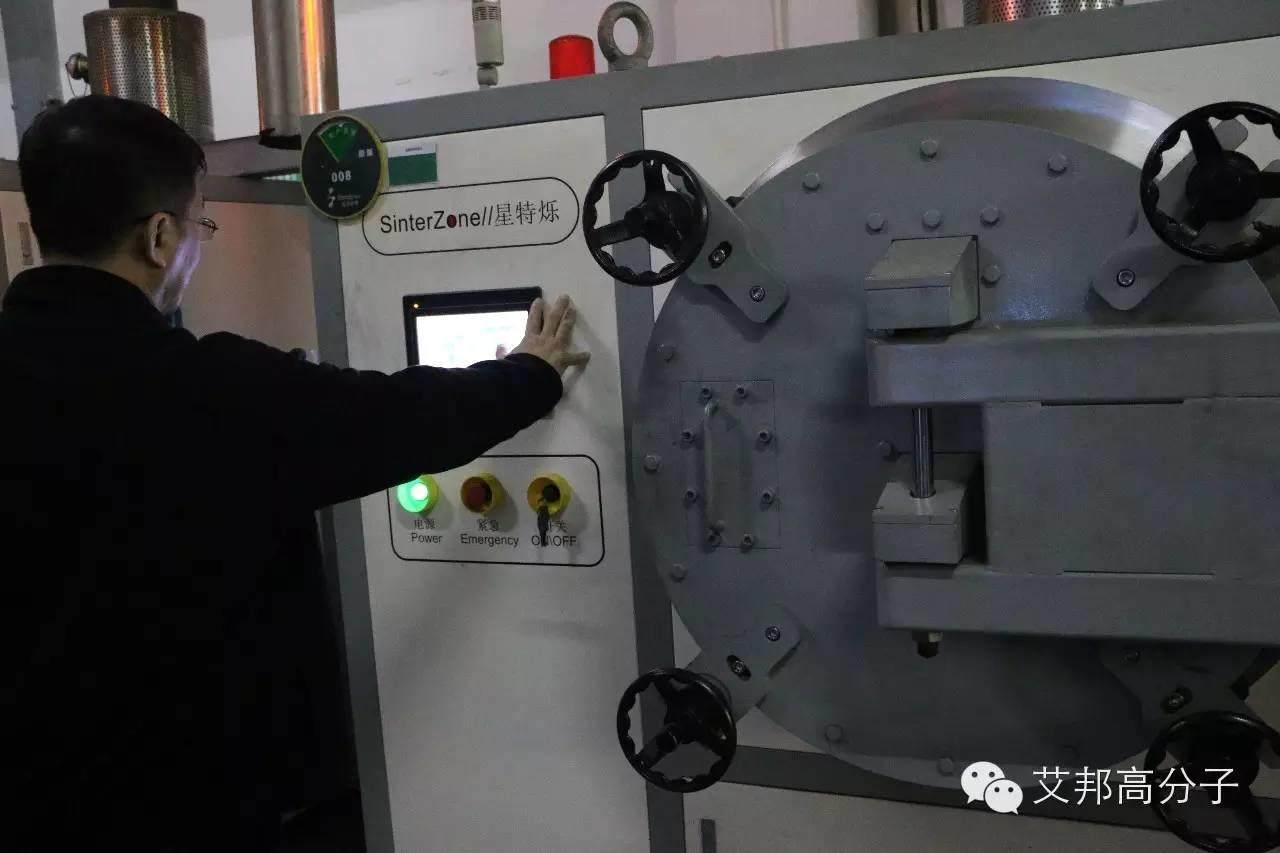

圖：星特爍的硝酸催化脫脂爐
4.燒結
已脫脂的棕坯等待進入燒結爐，一般一個標準的燒結爐燒結能力為兩臺注塑機的注塑量。這兩家公司都采用了國產品牌恒普真空燒結爐。

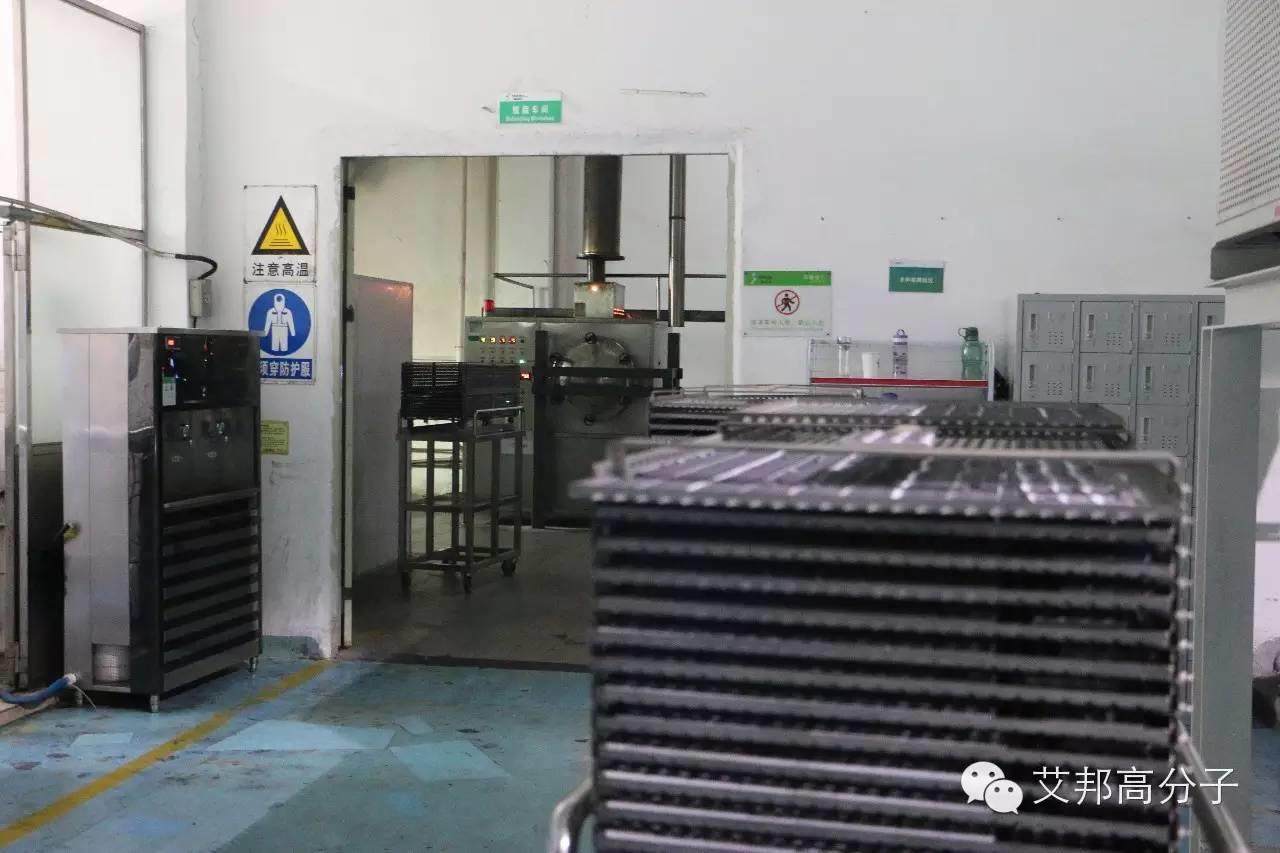

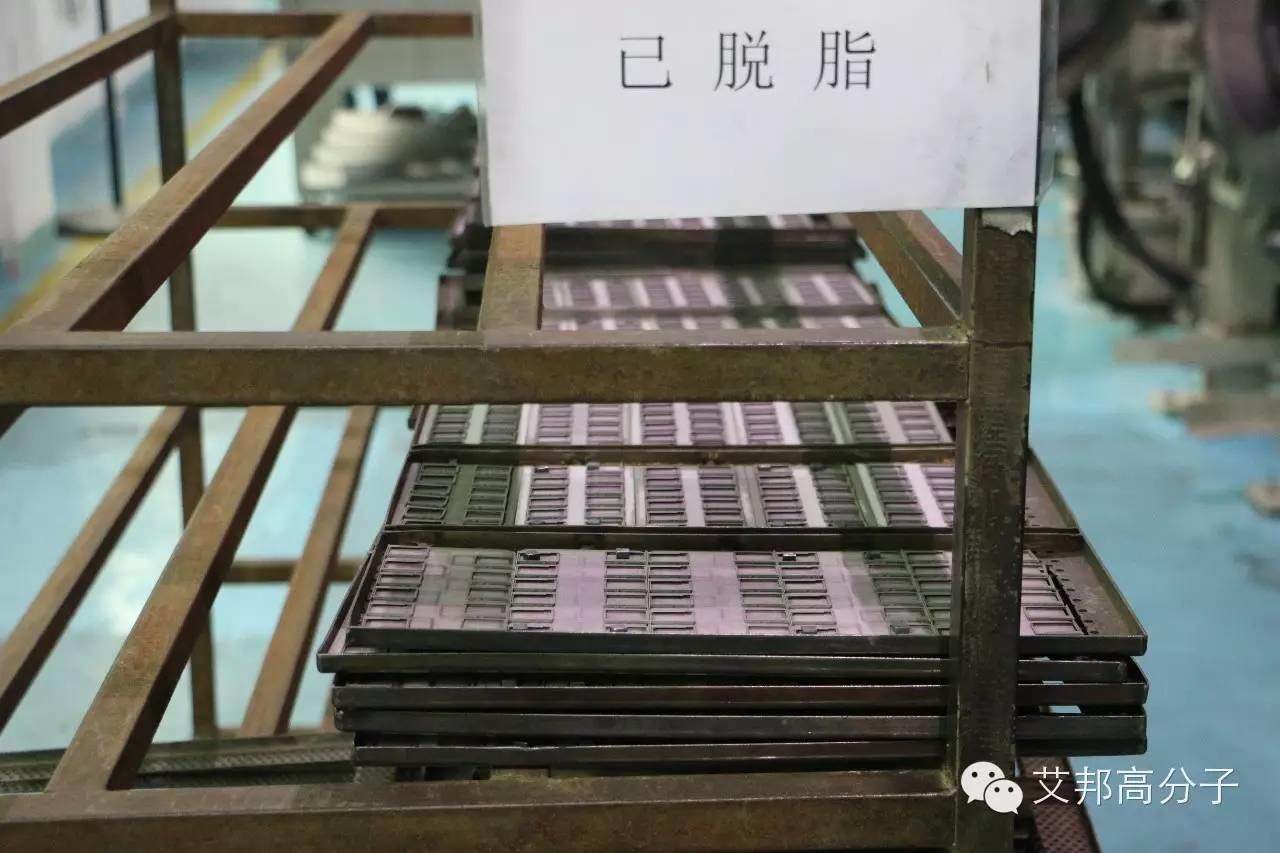

圖：棕坯等待進入燒結爐

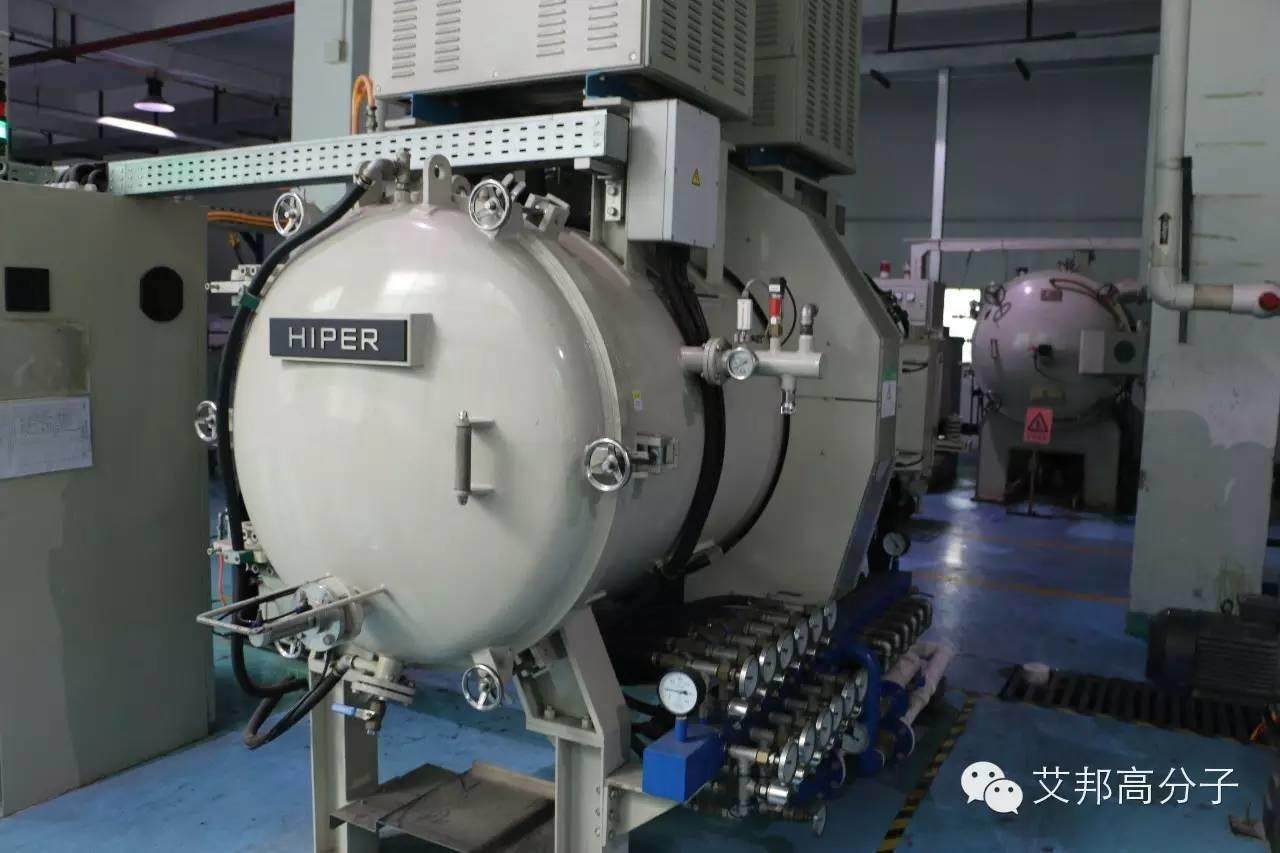

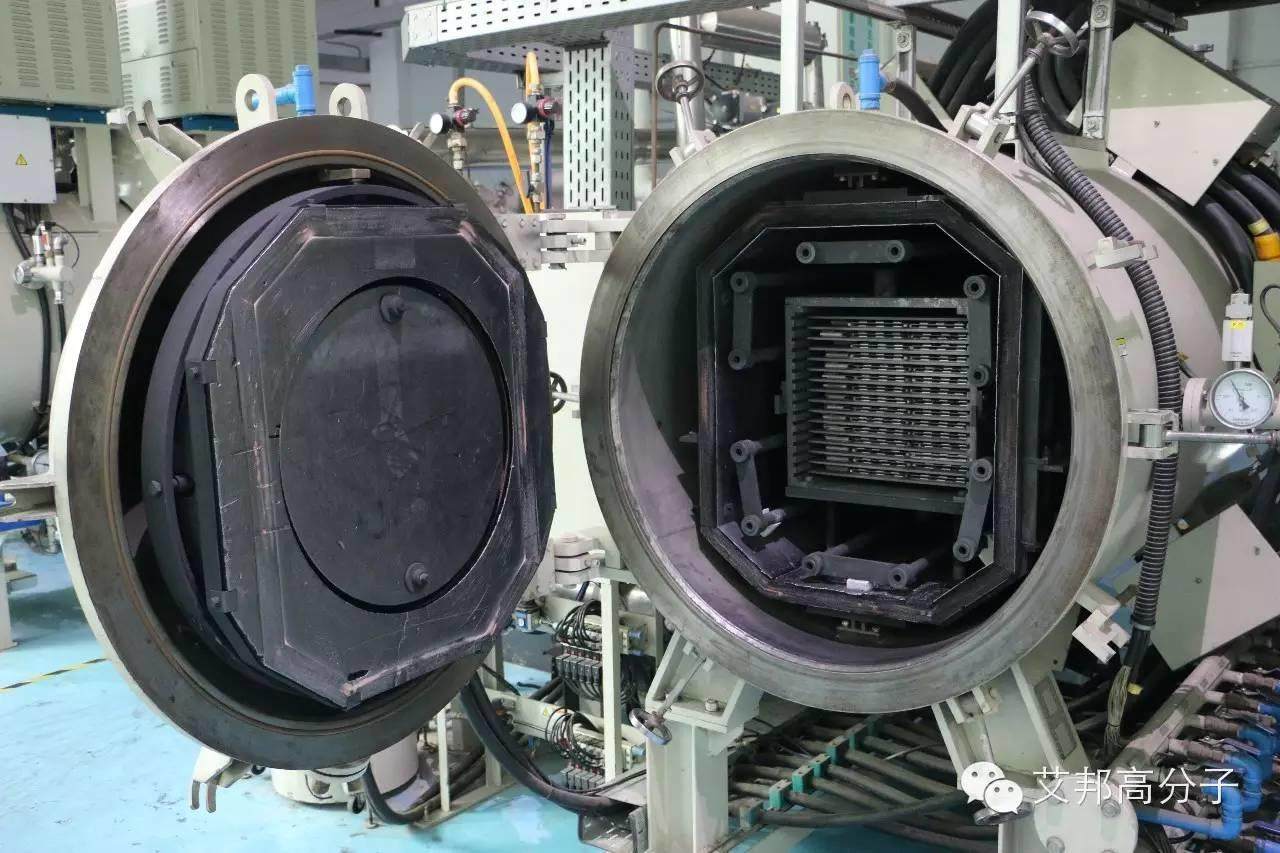

圖：恒普真空燒結爐
5.二次處理
燒結后的燒結件一般會有一定的飛邊，可以先用激光去掉飛邊主要部分，再通過噴砂等去除剩下的部分。
視頻：激光去披鋒
噴砂是利用高速砂流的沖擊作用清理毛邊和粗化表面的技術，噴砂一般有：銅礦砂、石英砂、金剛砂、鐵砂、海南砂等。噴砂不僅可使制品表面獲得啞光效果，還可以去披鋒。
視頻：噴砂處理
圖：噴砂前（左）噴砂后（右）
6.檢測
檢測包括人工檢測和全自動檢測，目前人工檢測占很大一部分，需要數量眾多的勞動力。檢測內容有尺寸檢測、外觀檢測、變形檢測等，需要人工將凹點、多料、缺口、門板不良、壓傷等缺陷產品挑出來。變形的可以通過整形機處理。

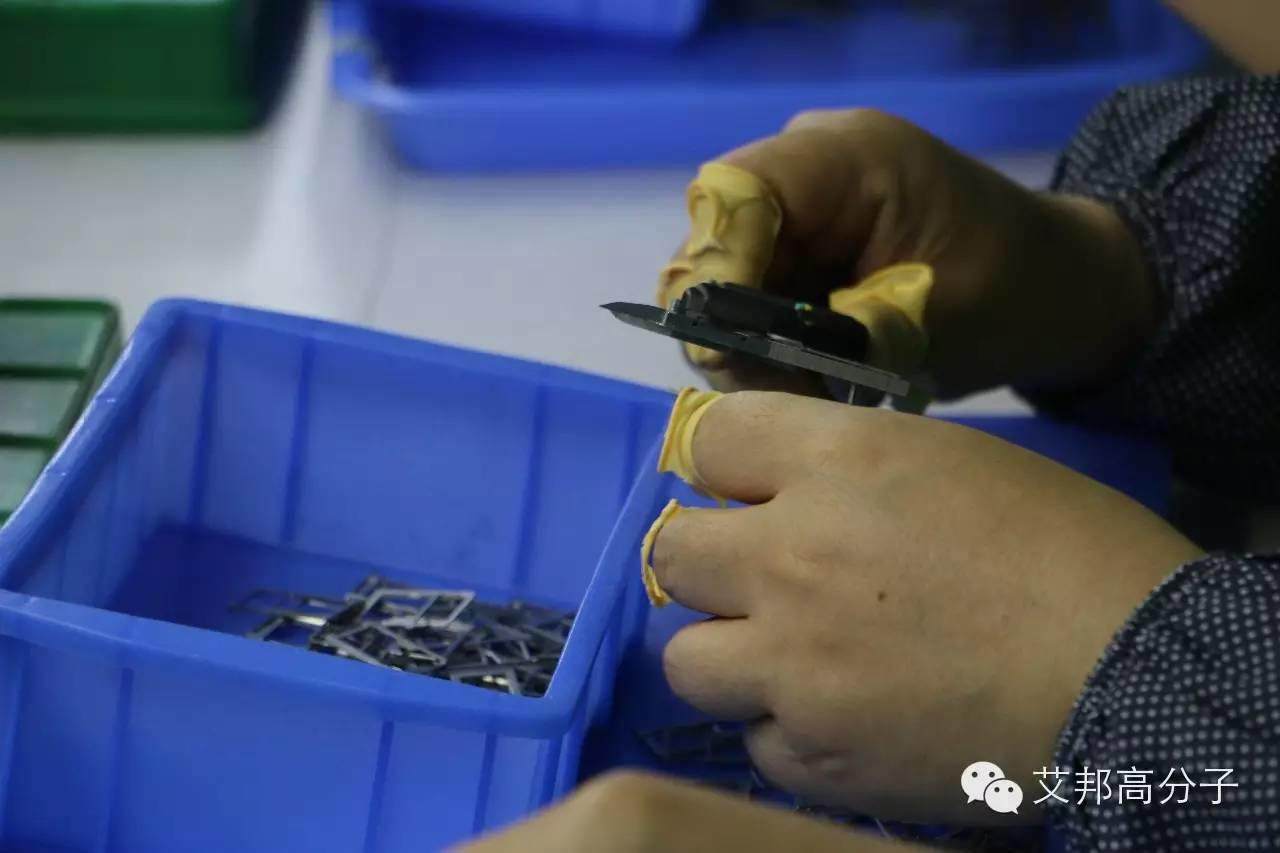

圖：卡尺來檢測尺寸

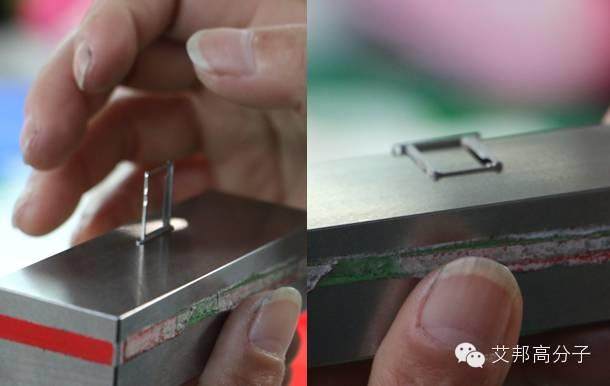

圖：檢測是否有明顯的變形

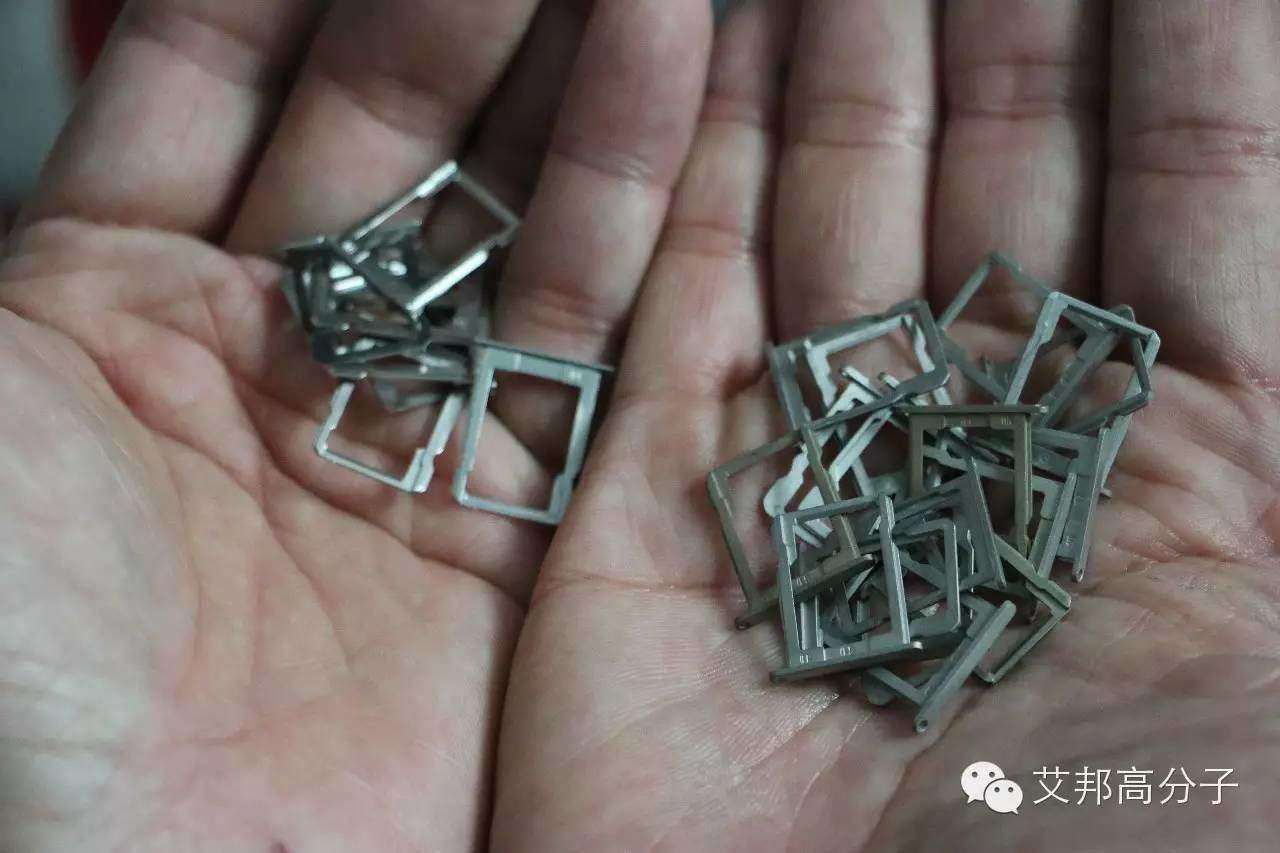

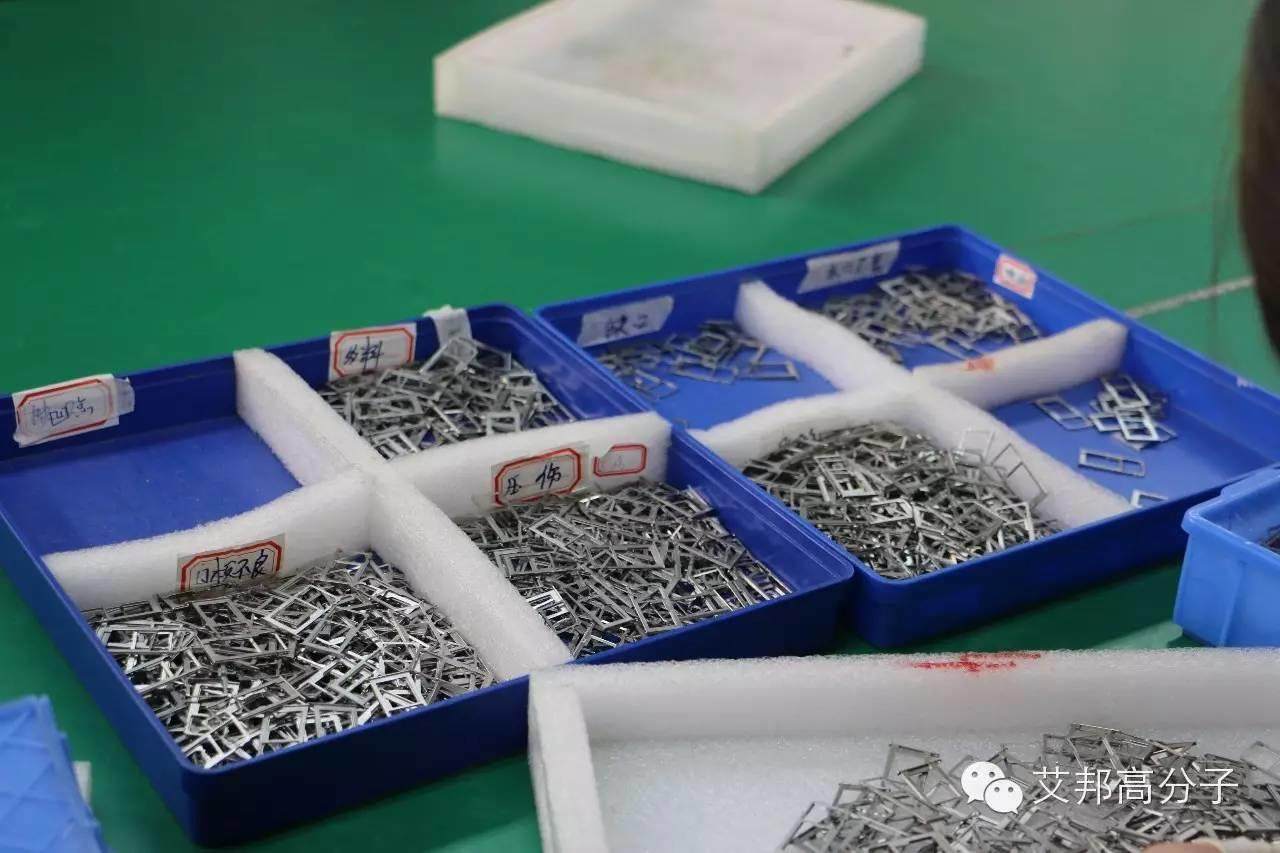

圖：分類較多的不良品
圖：整形機
下一篇MIM文章將會涉及到MIM的市場行情，敬請期待！
