做TPE的朋友都在關(guān)注艾邦高分子，戳藍(lán)色字體關(guān)注吧！
到目前為止，全世界還沒(méi)有哪家公司的材料可以保證做到?jīng)]有表面問(wèn)題，不管是制品表面效果差，光澤性不好，還是表面制品發(fā)白、或是噴霜等。但遇到了，總免不了要想辦法去解決，所以小編就為大家整理了TPE制品常見(jiàn)的三大類(lèi)制品表面問(wèn)題及其解決方法。回復(fù)“TPE“，查詢(xún)更多相關(guān)文章。

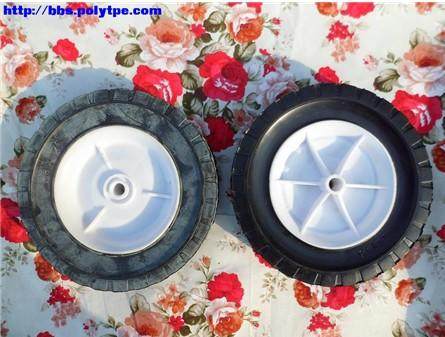

一、TPE制品表面效果差，光澤性不夠好
1.材料問(wèn)題
(1) 材料中混有雜質(zhì)、不干燥也會(huì)使制品表面光澤度下降
問(wèn)題解決方案：應(yīng)該想法除去雜質(zhì)，充分干燥物料，必要時(shí)增設(shè)料斗干燥器。
(2) 材料熱穩(wěn)定性差，受熱分解問(wèn)題；
解決方案：應(yīng)選用熱穩(wěn)定性好、光澤度好的材料或在材料中添加熱穩(wěn)定劑。
(3) 配色
主要原因：色種/色粉選擇不當(dāng)也會(huì)導(dǎo)致產(chǎn)品表面不好，色種/色粉與體系不相容，或者添加
比例過(guò)高。
2.配方設(shè)計(jì)缺陷
主要原因：材料體系分子量過(guò)高，且吸油量不夠。
解決方法：A、降低體系的分子量；B、適當(dāng)增加吸油量。
3. 加工工藝缺陷
主要原因：材料加工過(guò)程中SEBS/SBS充油不夠充分。
解決方法：增加充油時(shí)間，高低分子量SEBS/SBS搭配使用時(shí)需分開(kāi)充油。
4.成型工藝參數(shù)問(wèn)題
(1) 注射速度過(guò)快，材料滯留時(shí)間過(guò)長(zhǎng)也會(huì)引起制品表面光澤下降問(wèn)題
解決方案：應(yīng)該降低注射速度，減少滯留時(shí)間。
(2) 料筒溫度低，噴嘴溫度過(guò)低也會(huì)導(dǎo)致制品表面光澤度下降問(wèn)題。
解決方案：應(yīng)該提高噴嘴溫度，提高熔體溫度。
(3) 模具溫度過(guò)低，冷卻速度過(guò)快，當(dāng)熔體還在充模時(shí)，在型腔壁上就形成了硬殼，殼層受到各種力的作用，使之變白變渾，降低制品表面光澤度問(wèn)題。
解決方案：應(yīng)該提高模具表面溫度，降低冷卻速度或在模具澆口處采用局部加熱等措施。
(4) 塑化時(shí)背壓過(guò)小會(huì)使物料塑化不均，物料與著色劑混合不好導(dǎo)致制品表面色澤不均勻，
問(wèn)題解決方案：應(yīng)該適當(dāng)增加背壓。
5.模具問(wèn)題
(1) 模具表面光潔度差，使制品表面無(wú)光澤問(wèn)題。
解決方案應(yīng)該選擇碳素工具鋼，仔細(xì)拋光模具表面，提高模具表面光潔度。
(2) 使用脫模劑量過(guò)多，也會(huì)使制品表面出現(xiàn)此類(lèi)缺陷問(wèn)題。
解決方案：應(yīng)該盡量不用或使用少量脫模劑，涂抹要均勻。
(3) 流道、澆口尺寸過(guò)小，排氣不良也會(huì)造成制品表面光澤不好問(wèn)題。
解決方案：應(yīng)該加大流道、澆口尺寸，增設(shè)排氣槽。回復(fù)“TPE“，查詢(xún)更多相關(guān)文章。
二、TPE制品表面噴霜發(fā)白
SEBS為基材改性，做透明TPE制品，做出來(lái)很透明，光亮度高。但放幾天，或者用手摸幾次后，表面就變霧，外觀透明度大大下降。這很有可能是油或添加劑跑到制品表面去了。這說(shuō)明，制品體系中的油和添加劑量不合適，這也是TPE生產(chǎn)中很常見(jiàn)的一種現(xiàn)象——噴霜。回復(fù)“TPE“，查詢(xún)更多相關(guān)文章。
那么導(dǎo)致噴霜的主要原因是什么呢？據(jù)筆者認(rèn)為：配合在膠料中發(fā)生過(guò)飽和或一些分子量較小的不相容化合物所造成的。一些相容性配合劑，當(dāng)超過(guò)溶解度時(shí)總是由高濃度向低濃度方向遷移，在遷移過(guò)程中帶動(dòng)一些不相容的化合物，一起擴(kuò)散。它會(huì)長(zhǎng)時(shí)間不斷地?cái)U(kuò)散，知道飽和，噴射過(guò)程才會(huì)停止。在整個(gè)擴(kuò)散進(jìn)程中它最終全部擴(kuò)散到表面，就形成了噴霜。
造成配合劑過(guò)飽和的主要原因是配方設(shè)計(jì)不合理。是一些配合劑用量過(guò)多，超過(guò)了其最大用量。在一定的壓力、溫度下硫化時(shí)，無(wú)法全部容解，在TPE中呈過(guò)保和狀態(tài)，不相容的一部份就會(huì)遷移到表面，在光照、紫外線、溫度及其它特殊環(huán)的境下加速了它的遷移進(jìn)程。不同的材料對(duì)不同的配合劑的容解度是都不同的，所以作為一名配方設(shè)計(jì)師在設(shè)計(jì)配方時(shí)必須要充分考濾各種基材對(duì)各種配合劑的溶解度，才能有效地控制噴霜。回復(fù)“TPE“，查詢(xún)更多相關(guān)文章。
文章內(nèi)容來(lái)源于高分子論壇，由艾邦高分子整理編輯
推薦閱讀：
加入TPE彈性體交流群，請(qǐng)加微信：18320928915 或 18320865613，并注明“TPE+公司”
長(zhǎng)按二維碼，加入TPE技術(shù)交流群
閱讀原文，加入TPE技術(shù)交流群
↓↓↓
始發(fā)于微信公眾號(hào)：艾邦高分子
