做助劑的朋友都在關注的微信公眾號——艾邦高分子，戳藍色字體關注吧！

成核劑是適用于聚乙烯、聚丙烯等不完全結晶塑料，透過改變樹脂的結晶行為，加快結晶速率、增加結晶密度和促使晶粒尺寸微細化，達到縮短成型周期、提高制品透明性、表面光澤、抗拉強度、剛性、熱變形溫度、抗沖擊性、抗蠕變性等物理機械性能的新功能助劑。回復“助劑”，查詢更多相關文章

一、成核劑的分類

成核劑（重要的是聚丙烯成核劑）從化學結構上主要可分為無機類和有機類兩大類

1、無機類

無機類成核劑主要有滑石粉、氧化鈣、炭黑、碳酸鈣、云母、無機顏料、高嶺土及催化劑殘渣等。這些是最早開發的價格便宜且實用的成核劑，研究與應用得最多是滑石粉、云母等。

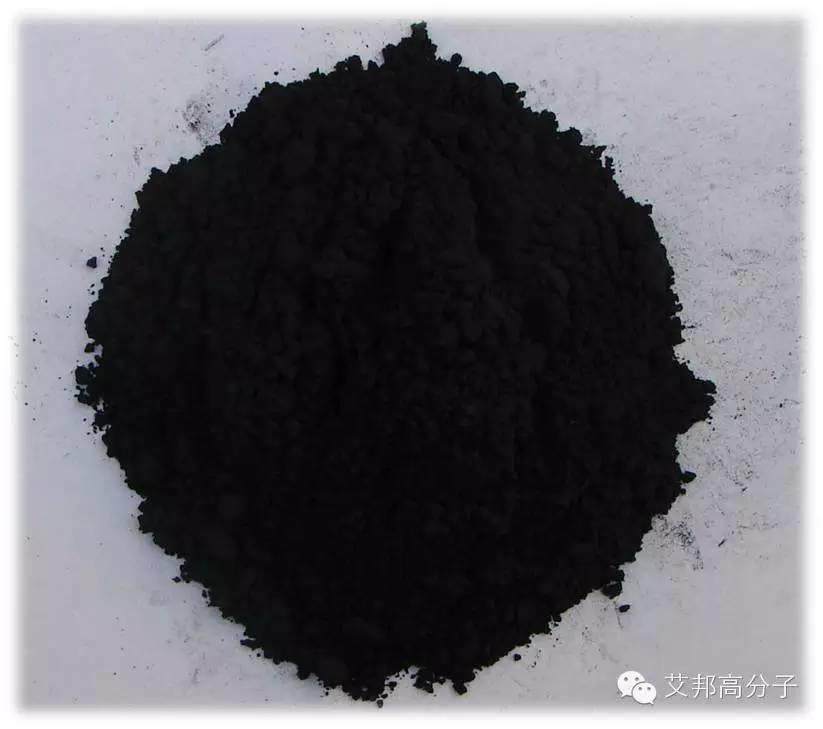

圖：炭黑

2、有機類

l）羧酸金屬鹽類

例：琥珀酸鈉、戊二酸鈉、己酸鈉、4-甲基戊酸鈉、己二酸、己二酸鋁、特丁基苯甲酸鋁(Al-PTB-BA)、苯甲酸鋁、苯甲酸鉀、苯甲酸鋰、肉桂酸鈉、β-萘甲酸鈉等。其中苯甲酸堿金屬或鋁鹽、特丁基苯甲酸鋁鹽等效果比較好，使用的歷史比較長，但透明性較差。

2）磷酸金屬鹽類

有機磷酸鹽類主要包括磷酸酯金屬鹽和磷酸酯堿式金屬物及其復配物等。

例:2，2′-亞甲基雙(4，6-特丁基苯酚)膦鋁鹽(NA-21)。這類成核劑的特點是透明性、剛性、結晶速度等較好，但分散性差。

3）山梨醇芐叉衍生物

山梨醇類成核劑對制品的透明性、表面光澤度、剛性及其他熱力學性能均有顯著的改善效果，而且與PP有較好的相容性，是目前正在進行深入研究的一類透明成核劑。其性能好，價格低，已成為國內外開發最為活躍、品種最多、產銷量最大的一類成核劑。主要有二芐叉山梨醇(DBS)、二(對一甲基芐叉)山梨醇(P-M-DBS)、二(對氯取代芐叉)山梨醇(P-Cl-DBS)等。回復“助劑”，查詢更多相關文章

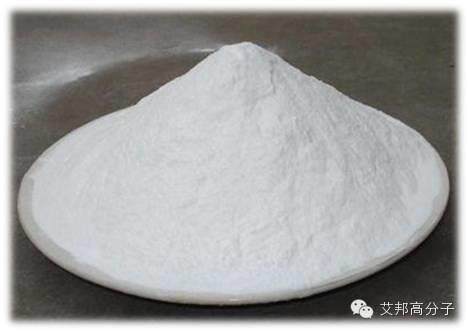

圖：山梨醇類成核劑

4）高熔點聚合物型成核劑

目前主要有聚乙烯基環己烷、聚乙烯戊烷、乙烯/丙烯酸酯共聚物等。它與聚烯烴樹脂共混性差，分散性較好。

5）β晶型成核劑

β成核劑主要有兩類。一類是少數具有準平面結構的稠環化合物。另一類是由某些二元羧酸與周期表ⅡA族金屬的氧化物、氫氧化物與鹽組成。它能改變在聚合物中不同晶型的比例而對PP進行改性。

二、成核劑的機理

結晶型聚合物在加工過程中一般生成球晶極其不完整，它是高聚物結晶的最常見的特征形態，是由一個晶核開始，以相同生長速率同時向各個方向放射生成的，聚合物熔體冷卻過程中，分子鏈排列成有規結構，處于熔融狀態的大分子鏈的運動是無規則的，但在某些區域會出現幾個鏈段聚集在一起呈現有序的結晶，一旦有序尺寸達到了臨界值，便穩定存在而形成晶核。

成核劑的作用是通過往聚合物加入某些結晶物質，使熔體在較高溫度下異相成核，提高結晶速率，同時使聚合物在高溫下因結晶易固化脫模，從而縮短加工周期，并提高產品質量。回復“助劑”，查詢更多相關文章

1.作為成核劑的物質一般應該具有以下特征：

1）成核劑可以被樹脂潤濕或吸附；

2）成核劑在所應用的樹脂中不溶或熔點高于樹脂；

3）成核劑應能夠以細微的方式均勻分散于聚合物熔體中；

4）成核劑能降低樹脂結晶成核的界面自由能；

5）成核劑最好與樹脂具有相同的結晶結構。

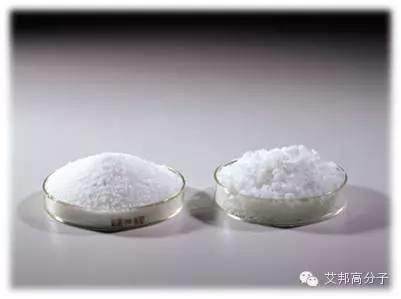

圖：滑石粉

三、成核改性劑的作用

1.成核劑對PE結晶的影響

加入成核劑，使PE在較高的溫度下即可形成穩定的晶核，因此在較小的過冷度下就可結晶。作PE的成核劑，其用量有一最佳值，若用量過多，由于成核劑分子本身具有的剛性，限制了PE分子鏈段的運動，從而使其結晶溫度有所降低。

2.成核劑對聚丙烯（PP）的作用

成核劑可以改變PP的結晶行為, 加快結晶速率, 增加結晶密度, 促使晶粒尺寸微細化, 縮短成型周期, 提高制品透明性、表面光澤、抗拉強度、剛性、熱變形溫度、抗沖擊性、抗蠕變性等物理機械性能。加入成核劑對PP有以下幾個方面的影響：

1) 透明度提高: 可以得到透明度相當于聚酯瓶的聚丙烯制品;

2) 光潔度提高: 可以使制品表面光滑如鏡, 爽手宜人, 提高了制品外觀美感;

3) 結晶溫度升高: 制品可設定較高溫度脫模,以減少冷卻時間, 提高了成型速度, 縮短了工時間, 降低了操作成本;

4) 耐熱性提高: 添加成核劑改變了聚丙烯的晶體結構, 改善了它的耐熱特性, 提高了制的熱變形溫度;

5) 材料用量減少: 由于改善材料機械性能,可以減少單位制品材料用量, 節約生產成本;

6) 減少收縮變形: 與其他添加物產生協同效應, 可以減少制品的收縮, 改善聚丙烯塑料生產時遇到的縮水變形問題;回復“助劑”，查詢更多相關文章

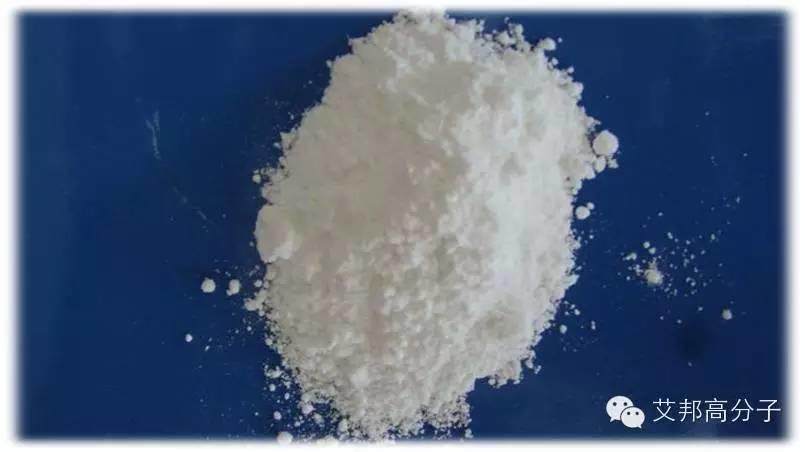

圖：PP透明成核劑

3.對聚酰胺（PA）的改性

成核劑可使PA 結晶微細化，對微晶結構的穩定也有很大作用，還可改善熱變形溫度、剛性和透明性等物理性質，并提高彎曲彈性模量、沖擊強度等力學性能。聚酰胺成核劑可以改善PA 的晶粒結構、提高結晶速率、增強機械性能、縮短成型周期

四、成核劑主要的生產廠家

表1：國內成核劑部分生產或貿易公司

部分素材來源于文庫，艾邦高分子整理編輯

推薦閱讀：

• 助劑在塑料加工工業中的各種應用


• 一文讀懂抗氧劑


• 偶聯劑—增強塑料必不可少的粘接劑


• 阻燃劑概念、分類、機理


加入助劑交流群，請加微信：18320865613 或 15712009605，并注明“助劑+公司”

閱讀原文，查看助劑文章大全

↓↓↓

始發于微信公眾號：艾邦高分子
