海爾集團從一家名不見經傳的小廠，發展到如今的全球家電第一品牌。除了其先進的管理之道，海爾家電的質量也是行業的標桿。

那海爾空調是如何選材的？我們列舉了部分零部件的選材實例，希望對做家電塑料的朋友有所啟示。

一、ABS類產品

1．空調面板

圖：空調面板

針對空調面板，海爾一般采用抗靜電ABS（如：AS-1024）、抗靜電HIPS，這兩種材料的特點：

1）抗靜電。抗靜電ABS表面電阻率可達到E+12 Ω/sq。

2）耐候。

3）成型性好。抗靜電ABS的熔融指數為25g/min（220℃，10Kg），成型收縮率為0.3-0.7%（23 ℃）。

4）高強度。抗靜電ABS拉伸強度為62MPa。

2.空調導風板

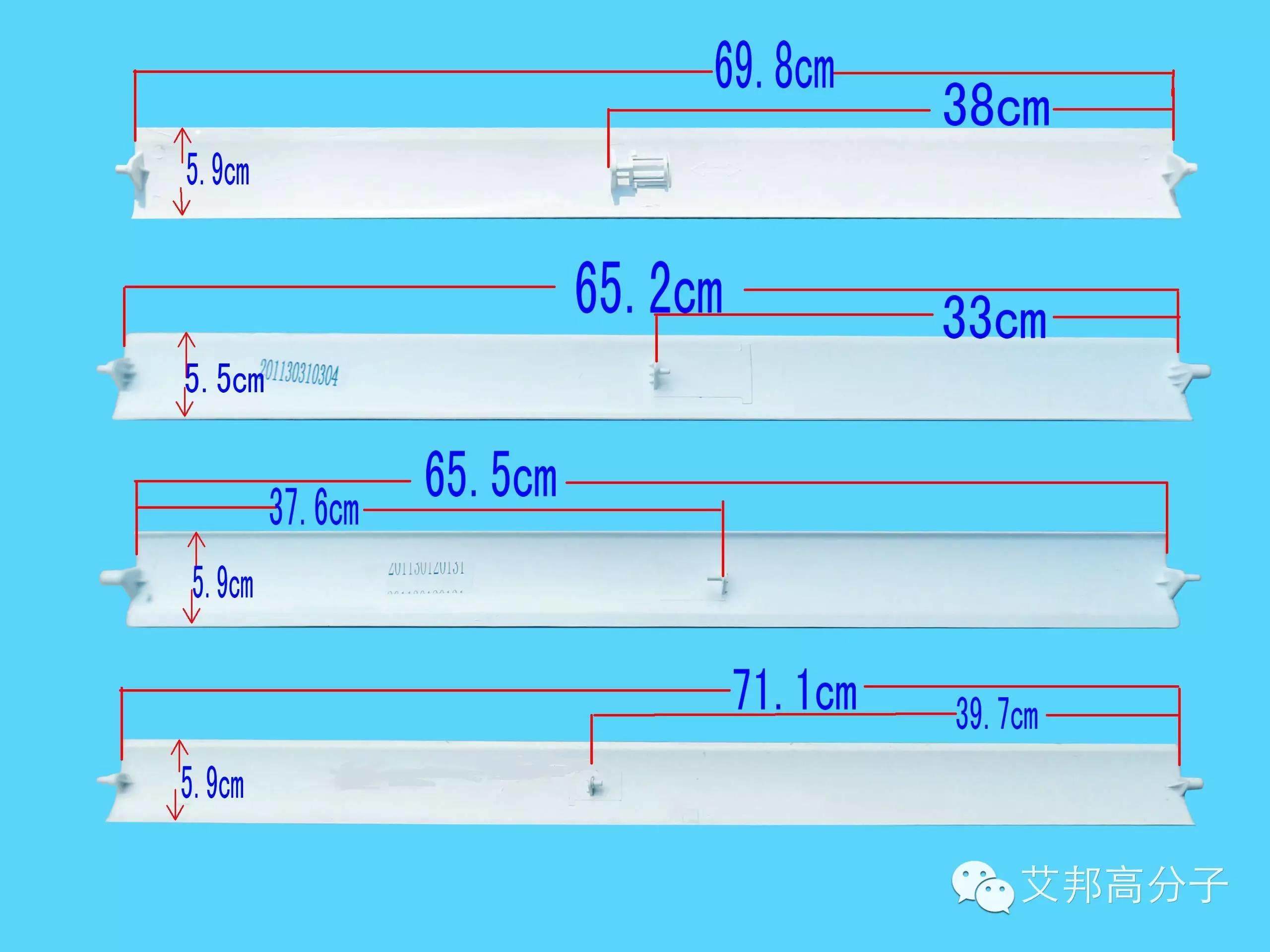

圖：四類擋風板尺寸設計

采用耐熱ABS（如：HR-1017），回復“ABS”查看更多文章，耐熱ABS的特點：

1）高耐熱。耐熱ABS（HR-1017）熱變形溫度（未退火）為110℃。

2）高抗沖。耐熱ABS（HR-1015）懸臂梁缺口沖擊強度可達到180J/m。

3）可噴涂。

4）無縮痕。

3.空調灌流扇葉

圖：空調灌流扇葉

空調灌流扇葉采用了玻纖增強AS（如：RF AS-101GXX），其特點為：

1）高耐熱。RF AS-101G20 熱變形溫度（未退火）為102℃。

2）高強度。RF AS-101G20的拉伸強度達到110MPa（50mm/min）

3）低曲翹。

4.空調軸流扇葉

圖：空調軸流扇葉

海爾采用了玻纖增強ABS（如：RF ABS-1020GXX），其特點有：

1）高耐熱。RF ABS-1020 G20 熱變形溫度（未退火）為100℃。

2）高強度。

3）尺寸穩定。成型收縮率低，僅為0.2-0.5%。

5.商業空調外殼

圖：商用中央空調外殼

商業空調外殼采用超耐候ASA（如：UR-9020），海爾還將超耐候ASA應用在了洗衣機控制面板上。超耐候ASA的特點：

1）超耐候。耐化學腐蝕，耐紫外線等輻射。

2）高光澤。

3）沖擊性能優異。UR-9020懸臂梁缺口沖擊強度可達到140J/m。

6.空調電器控制盒

圖：空調電器控制盒

空調電器控制盒采用阻燃ABS（如：FR-1009），其特點有：

1）易加工成型。FR-1009的熔融指數為18g/min（220℃，10Kg），成型收縮率為0.3-0.6%（23 ℃）。

2）沖擊性能優異。

3）UL94-V0（1.5mm）。

二、PC/ABS類產品

1.空調外殼

圖：海爾空調外殼

空調外殼采用阻燃PC/ABS合金（如：FR-9013），該材料的特點是：

1）高耐熱。FR-9013 熱變形溫度（未退火）為110℃

2）高強度。FR-9013的懸臂梁缺口沖擊強度可達到400J/m。

3）尺寸穩定。

2.空調導風板

海爾采用PC/ABS（CR-9004L）材料注塑空調導風板，回復“PC/ABS”查看更多文章，該材料的特點是：

1）高光澤。

2）高耐熱。FR-9004L 熱變形溫度（未退火）為110℃。

3）高強度。

4）尺寸穩定。

三．PP類產品

1.空調外機格柵

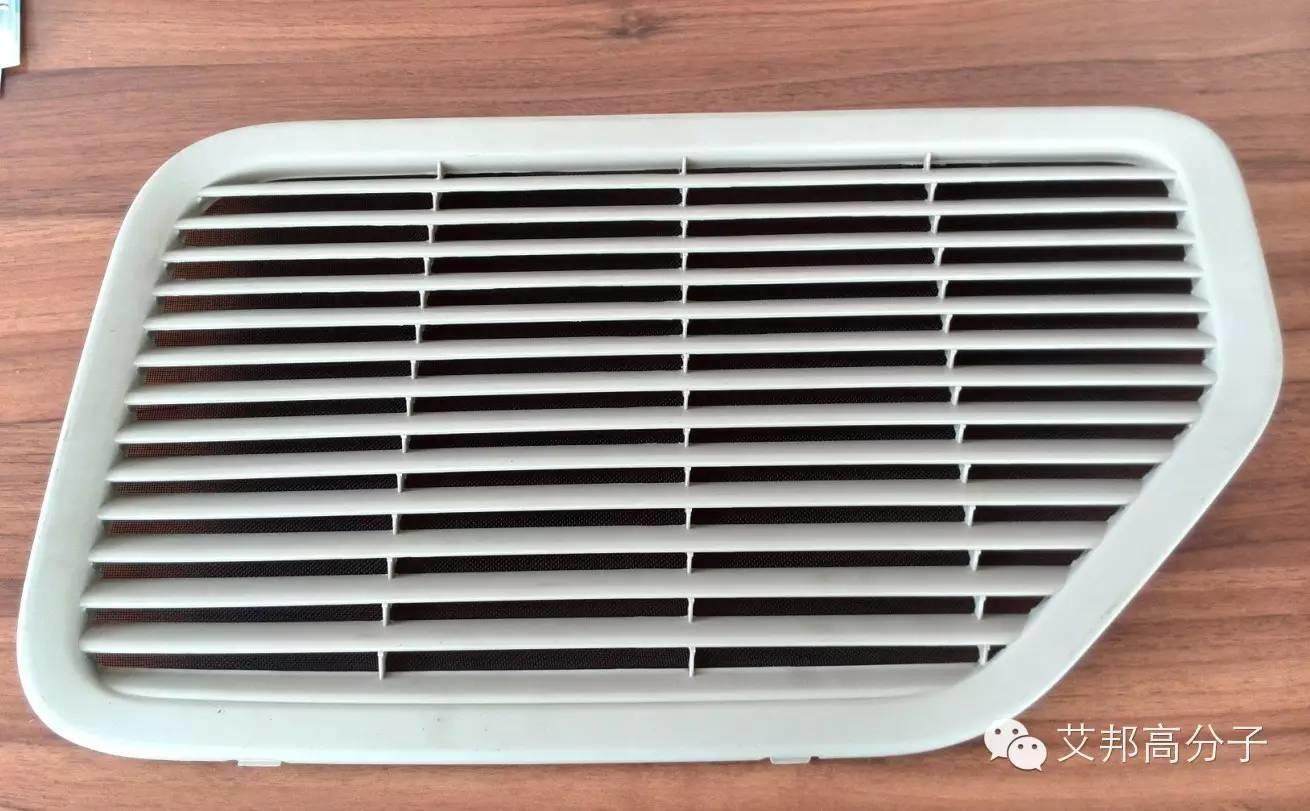

格柵

空調外機格柵采用耐候PP材料（如：UR-2006），該材料還可以用于空調外機頂蓋、側蓋。耐候PP具有：

1）高強度。

2）高耐熱。UR-2006 熱變形溫度（未退火）為110℃。

3）UV穩定性好。可達HB等級。回復“PP”查看更多文章

2.空調扇葉

空調扇葉

在空調扇葉這一塊，海爾采用了玻纖云母增強PP（如：RF-2067GM），該產品的特點是：

1）高強度。拉伸強度為70MPa（50mm/min）。

2）高耐熱。RF-2067GM熱變形溫度（未退火）為145℃。

3）低收縮。

加入家技術交流群，請加微信 18319055312 或15712009605，并注明“家電+公司”

長按二維碼即可進群

閱讀原文，即可報名

↓↓↓

始發于微信公眾號：艾邦高分子
