熱流道系統是注塑成型領域里一項比較復雜的技術。模具設計制造者與模具用戶選擇與購買熱流道系統時，有很多需要考慮留意的問題。多虧行業內專家給我們列出了17條軍規，艾邦高分子精心整理，特地分享給要買熱流道系統的老板們：
用于手機前殼注塑熱流道系統，來源于麥?zhǔn)康赂?/span>
一.熱流道供給商的選擇
模具制造公司在設計制作熱流道模具時，不是簡單地到熱流道供給商那里買一個熱流道系統裝到模具上就完了。而是從熱流道模具的概念設計階段，至模具的實際制作過程，到最后模具的使用，模具制造公司和熱流道供給商之間都存在著很多細致密切的在技術與貿易方面上的協調與合作；所以模具制造公司和模具用戶應選擇好熱流道供給商。
在選擇一個熱流道供給商時，要重點考察兩個基本方面：
熱流道的熱咀，來源于麥?zhǔn)康赂?/span>
熱流道系統共有熱尖式，澆套式（SPRUE GATING）及閥針式（VALVE GATING）三大類型。每種類型中又可細分為很多產品系列。如熱尖式噴嘴（NOZZLE）中的澆道截面直徑可由4毫米到12毫米不等，噴嘴也隨之做成大小不同的產品系列。噴嘴澆口鑲件也有很多變體，以滿足不同的應用要求，所以熱流道供給商的產品系列越豐富越好。回復“熱流道”查看更多
這樣用戶可以有更大的熱流道元件的選擇性，用熱流道生產的塑件種類、尺寸重量與應用范圍也就更廣，更有利于優化注塑生產過程、產品質量。

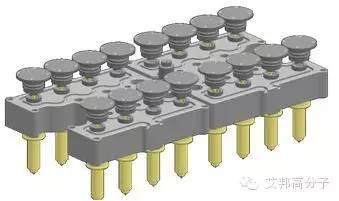

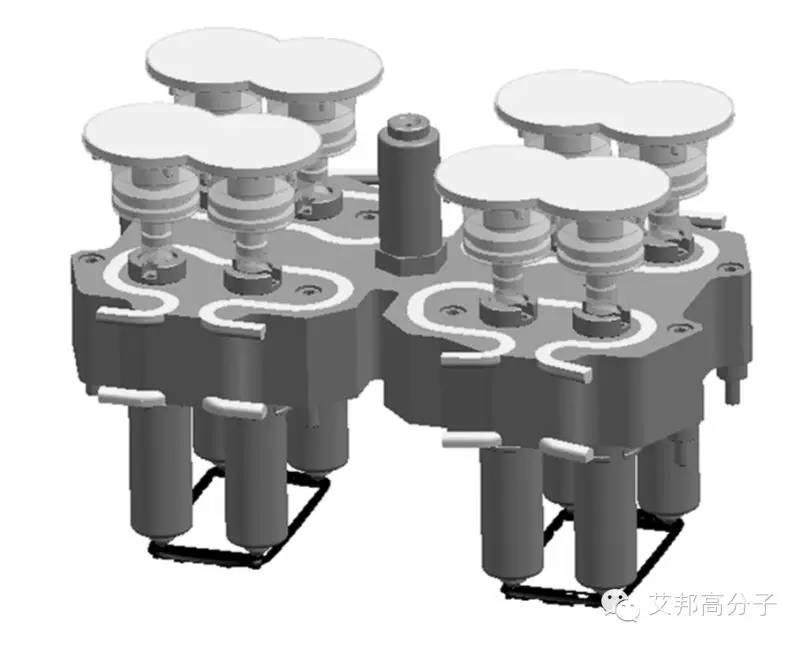

普通閥針式系統，來源于麥?zhǔn)康赂?/span>
在注塑成型加工塑料制品時，熱流道系統與熱流道模具是處在高溫、高壓負荷狀態下工作的。導致熱流道系統元件失效的因素很多，并且注塑成型加工主要應用于大批量塑件生產；一旦有任何停產現象，經濟損失非常嚴重。

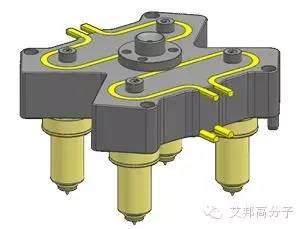

普通開放式系統，來源于麥?zhǔn)康赂?/span>
所以熱流道系統的質量和可靠性非常重要。客戶應深入了解考察熱流道供給商生產的熱流道元件的質量和應用歷史。一些比較優秀的熱流道生產商已獲國際組織ISO質量標準認證。
在使用熱流道模具時，除了首先要選用可靠的熱流道系統外，用戶也要考慮萬一熱流道出現問題，能否得到及時有效的技術支持與售后服務。
很多熱流道供給商在自己公司總部所在國家和地區有強大有力的技術支持與服務網，并配備可隨時訪問客戶進行排故的專職服務職員。但這些廠商在闊別自己公司總部的其它國家和地區，則經常是只設一些側重?zé)崃鞯喇a(chǎn)品銷售的辦事機構，技術支持就相對來說遜色很多，用戶應留意這一因素。
二.熱流道技術細節的選擇
用戶在選擇與購買熱流道系統時會涉及很多具體技術環節。假如用戶具備良好的熱流道相關的技術知識，就能輕易選擇與購買好最合適的熱流道系統，保證后面注塑生產過程順利和進步產品質量。
熱流道供給商經常按照加工塑件尺寸重量大小的不同，將其熱流道元件制成產品系列。如大的塑件使用大尺寸的噴嘴加工，小的塑件用小尺寸的噴嘴加工。所以用戶在正確地選擇熱流道類型（既是選用熱尖式還是及閥式系統）以后，就是熱流道產品系列的選擇；并由此決定模具的結構尺寸與設計制造。
假如熱流道產品系列選擇的不正確，到了模具加工后期或在塑件生產時才發現，其錯誤是非常嚴重并很難拯救的。為幫助正確地選擇熱流道產品系列，每個熱流道供給商都有一些指導性的技術文件供使用參考。用戶應與熱流道供給商密切合作，選擇好熱流道產品系列。
熱流道系統中的注塑壓力損失不容忽視。很多熱流道模具用戶有一種誤解，既以為冷流道相比，熱流道的注塑壓力損失要小很多。原因是熱流道里的塑料溶體在整個注塑過程中始終是熱的。回復“注塑”查看更多

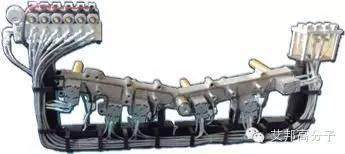

油缸線架系統，來源于麥?zhǔn)康赂?/span>
其實很多時候情況正好相反：在熱流道模具中由于熱流道結構設計的需要，會使溶體在熱流道系統里的活動間隔大大增加。因此熱流道系統中的注塑壓力損失也往往較大。在實際應用中，由于熱流道系統中注塑壓力損失過大，造成注塑成型困難的情況是很多的。所以對加工活動性差的塑料（如PC，POM等），溶體在熱流道系統里的活動間隔大的，或制件重量大等情況，都應采用CAE軟件進行流道分析計算。
各個熱流道廠家都提供標準與非準標兩種熱流道系統。如有可能，用戶應盡量選擇準標熱流道系統。
其好處是準標熱流道系統比非準標熱流道系統價格低，交貨期要短很多。而且零件有互換性，有利于將來的使用與維護。一旦某個零件壞了，再買另一個準標零件裝上就行了。常見的標準熱流道板的外形有2腔一列，4腔一列，8腔一列，4腔X外形，8腔XX外形等。
用戶在設計熱流道模具選擇型腔數時，除了盡量多放型腔增加生產效率外，還應考慮熱流道的設計問題。模具上型腔數與布局的選擇應有利于塑料溶體在熱流道系統里的活動平衡。
舉例來說，若將幾個外形相同的型腔布置成一列，則最好把型腔數選為2個或4個，而不要選為3個。由于對2型腔或4型腔成一列的模具，可將其熱流道設計成完全自然平衡的系統。相反的，3型腔的模具則需對熱流道分流板進行人為活動平衡。
活動平衡的好壞就取決于具體的熱流道設計職員工作質量了，所以用戶應盡量選擇有利于活動平衡的型腔數（如選16型腔而不選15型腔等），以消除人為設計活動平衡所帶來的任何失誤。

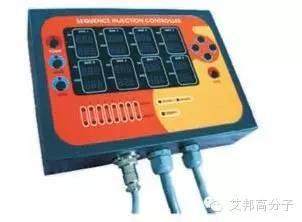

整體式時間控制器，來源于麥?zhǔn)康赂?/span>
在設計生產微小零件的模具時，人們一般希望將型腔間隔安排的盡量近一些，這樣模具可緊湊些并可能放上更多的型腔。但最小型腔間隔會受到熱流道元件如噴嘴之間最小間隔尺寸的限制。所以用戶在設計型腔間隔很近的模具時，要留意檢查最小噴嘴間隔，以避免模具設計返工。
在選擇熱流道系統時，加工塑料的種類是一個非常重要的考慮因素。若加工玻璃增強的塑料（如玻璃增強尼龍材料等）就應選用耐磨性好的澆口鑲件。若加工輕易熱分解的塑料（如PVC）就應選用澆道通暢，沒有活動死角的熱流道系統。若加工活動性差的塑料（如PC）就應考慮選用較大的噴嘴系列，及在熱流道板中使用較大的澆道截面尺寸等。
一個新面世的熱流道產品是需要較長的時間來逐步完善的。熱流道廠商在不斷引進新產品的同時，也會淘汰經實踐證實不合適的熱流道產品。所以用戶應盡量選擇成熟性好，比較流行，應用歷史長的熱流道產品。對于這類產品無論是熱流道廠商，還是別的熱流道用戶，都有較多的經驗和成功案例可以供經驗不多的新用戶借鑒。
有的熱流道供給商在將其熱流道系統發貨給用戶之前，會對系統進行一定的測試。對非常重要的應用項目甚至?xí)M(jìn)行實際注塑成型實驗。但每個熱流道供給商在熱流道系統發貨前的測試范圍是不一樣的。用戶應予以了解，做到心中有數 。
用戶若需要購買大尺寸復雜的熱流道系統，或加工對溫度敏感，加工參數范圍狹窄的塑料，則應選擇具有多區域分別控溫的熱流道設計方案。這樣用戶可根據需要對溫度分布進行局部調整和控制。

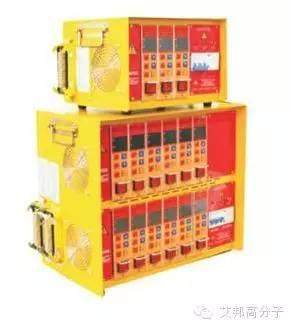

溫控箱，來源于麥?zhǔn)康赂?/span>
一個理想的熱流道系統應該有均勻一致的溫度分布，但實際上會有多種原因?qū)е聼崃鞯栏魈帨囟鹊牟煌鐭崃鞯兰訜嵩馁|(zhì)量原因，熱流道系統與模具結合配合處熱量的過度喪失，塑料溶體在熱流道里各處剪切熱的不同等。熱流道系統尺寸越大越復雜，就越應該選擇多區域溫度控制的熱流道系統。
有的用戶用同一個模具生產具有不同顏色的同一品種的塑件，這就是有換色要求的應用項目。
在訂購熱流道時，應盡量選擇澆道體積小的熱流道系統以加速換色過程和減少?gòu)U物。同時熱流道系統中的任何流道轉彎處都必須圓整光滑，沒有活動死角。若用閥式熱流道系統生產有換色要求塑件，在閥針的后面經常會有活動死角（DEAD SPOT），須給予格外留意！
在設計一模異型多腔考慮模具時，必須考慮活動的平衡問題。
假如零件尺寸重量差別過大，各型腔的注塑壓力差別在200-300BAR以上的話，靠改變熱流道系統里的澆道尺寸是難以達到活動平衡的。若在一模異型多腔模具中活動不平衡，就會出現有的零件充模保壓不夠，別的零件卻充模過度、飛邊大、殘余應力高等問題。這時應考慮使用閥式熱流道系統，或改變模具的整體設計方案。閥式系統可以在適當?shù)臅r(shí)刻封閉早期布滿的型腔澆口，以避免這些型腔的充模過度問題。
與型腔體積相比，熱流道系統的澆道體積不可過大。否則塑料溶體在熱流道系統里停留時間過長，會產生熱分解。無法生產合格塑件。
假如塑料制件重量實在太小，就應采用冷熱澆道并用的方案。因?yàn)槭褂美錆驳篮笞⑸淞吭龃螅兄诟倪M(jìn)型腔與熱澆道體積的比例關系，縮短塑料溶體在熱流道系統里停留時間。
熱流道模具比較珍貴，尤其是高型腔數的熱流道模具（如96，128型腔等），價格就更高。
價格高昂的32腔模具
假如是要開辟一個新的應用領域，經驗不足，或是試圖采用較新的熱流道元件（如噴嘴或新的澆口）等，就應考慮先制做一個簡單的，單型腔的試用模具，來進行方案的可行性研究驗證。取得足夠經驗后，再制做價格珍貴正式的工作模具。
熱流道供給商一般都會將其熱流道元件制成電子圖庫，供用戶使用。模具設計職員在設計繪制模具圖時，可以從熱流道元件電子圖庫中選取需要的噴嘴等元件圖，放到合適的模具位置上。因熱流道供給商會經常更新?lián)Q代其熱流道產品，所以用戶應留意從熱流道廠家不斷的索取最新的圖庫。
固然人們已開始用3D方法設計模具，但目前各熱流道供給商的熱流道元件電子圖庫盡大多數還是2D的。一些廠商已開始著手建立3D熱流道元件圖庫，以適應3D模具設計發展的需要.
熱流道供給商都會提供一些對其熱流道產品的保修期限。保修期限從一年至五年不等，取決于熱流道廠商和用戶具體購買的熱流道產品項目。在保修期內，若熱流道產品在用戶正常的操縱使用下發生問題，熱流道供給商會給予免費更換。
顯然保修期限越長，對用戶越有利。為保證質量保修期有效，用戶應尊重?zé)崃鞯赖氖褂门c保養規定，不可未經熱流道供給商同意，修改變動任何熱流道元器件。回復“熱流道”查看更多
