一、雙玻金屬手機有兩種結構，對應兩種天線方案

二、下面介紹中框不分割的手機天線方案

1. 手機結構

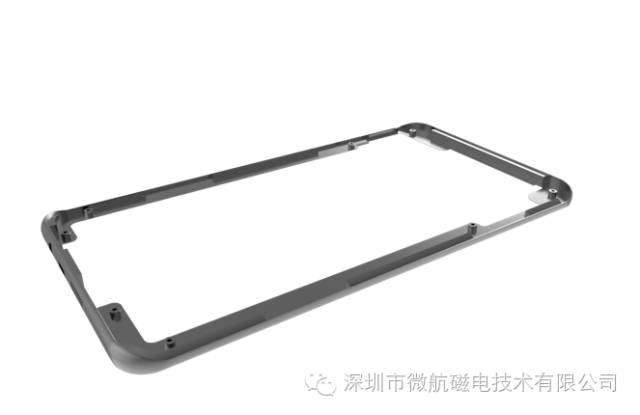

雙玻超薄，這種結構圖示如下圖：

2.  特點

a.雙玻璃手機上下蓋采用高強度的不銹鋼材料，中框大量挖空金屬，目的是減薄一層金屬厚度。

b.  框架是一個整體，由于是玻璃面板和后蓋，天線可以直接做在玻璃或者支架上，金屬框不需要被“分割”，只需要在金屬框架上車削出需要的結構即可，省掉了納米注塑環節，成本降低。

c.中框整體“接地”

3.天線制造工藝及材料

（1）超薄FPC電路薄膜作為設計載體

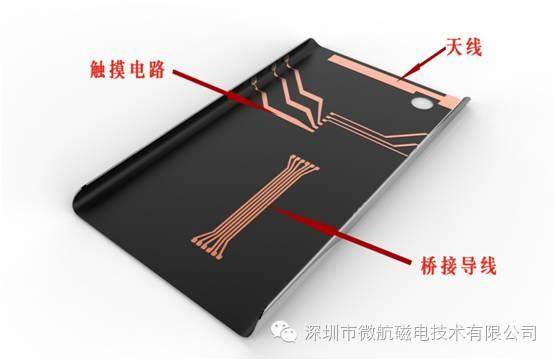

當使用的玻璃是透明的情況下，天線就不適合直接做在玻璃上，制造商往往會給玻璃內側做一層不透明裝飾，這種情況就比較適合在裝飾膜上覆蓋上一層天線薄膜，也可布上其他電路。將超薄FPC貼在PET膜上。

     我們將這種薄膜稱為”超薄FPC”貼膜天線

（2）  天線的設計載體（超薄玻璃支架）

a、   傳統“塑料”支架的演變，材質厚度0.2mm,由原先的0.7mm減薄了0.5mm,且能3D成型。

b、   玻璃支架可以和其他手機組件一起生產組裝，即可以為其他組件提高強度，又可以減少其他組件使用塑料的厚度。

c、   以肖特公司0.07mm厚度玻璃為，   其介電系數7.7（相比塑膠高一  倍）   非常適合用于超薄（5.xmm)厚度手機中。

結構：玻璃片+塑料框，代替純塑料殼，減薄了支架厚度

（3） 天線載體是純塑膠+金屬載體
