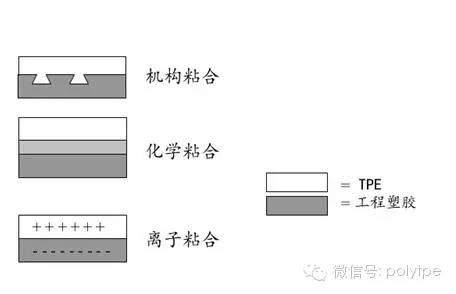

1.TPE包膠的粘接如要有以下分類：

機(jī)構(gòu)粘合（物理）、化學(xué)粘合，離子粘合

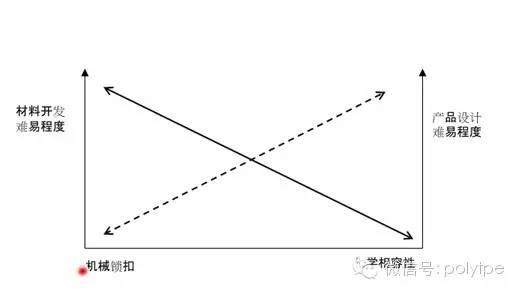

如果化學(xué)相容性好，機(jī)械鎖扣的設(shè)計(jì)難易度就低，如果相容性差，化學(xué)粘結(jié)沒(méi)有，就很難設(shè)計(jì)鎖扣；

TPE主要用于以下塑料的包膠：PP、PE、PMMA、共聚PE，PET，PC，PC/ABS，ABS，POM，HIPS，PPO，尼龍（PA），ASA

（以上部分參考：polyone）

2.各種包膠的概述

2.1 PP包膠

PP是極性很弱的塑料，與SEBS基材之TPE極性非常接近。因此包膠PP，直接采用最常規(guī)的TPE配方即可，而無(wú)需另外添加極性改性劑.雖然包膠PP之TPE為最通用的一類，但采用的二次注塑溫度也很重要,必須要用足夠的注塑溫度，保證TPE的流動(dòng)性和快速的包覆在PP表面,這個(gè)注塑溫度應(yīng)能保證迅速的在PP塑料表面形成一層熔合層，利于TPE與PP的粘合，而又不至于在注塑時(shí)讓PP塑料件發(fā)生熱變形.建議二次注塑包膠溫度170~220℃. 注：PP包膠，不建議采用SBS作為T(mén)PE改性基料。

2.2 ABS、PC包膠

ABS、PC為弱到中極性塑料，與TPE存在一定的極性差.通過(guò)在配方中加入改性劑（TPU），可改善TPE的極性,從而改善TPE與ABS、PC的粘合性.另外二次注塑溫度，建議180~230℃.具體可根據(jù)實(shí)際加工情況來(lái)調(diào)整.

2.3 PBT、PET包膠

PBT、PET半結(jié)晶塑料，極性方面與ABS、PC類似。PBT熔點(diǎn)220℃，PET熔點(diǎn)更是高達(dá)260℃，需要TPE具有更高的熔體溫度.因此，TPE包膠PBT和PET，所需的包膠二次注塑溫度比包膠ABS、PC要高。粘合難度要大。

2.4 PA6、PA66包膠

PA6、PA66為半結(jié)晶強(qiáng)極性塑料，需要較高的溫度和能量才能在硬塑表面形成熔接層。PA6熔點(diǎn)240℃，PA66熔點(diǎn)260℃.要形成牢固粘合，需要TPE具有更高的熔體溫度.一般TPE包膠PA6，包膠二次注塑溫度230~250℃，TPE包膠PA66，需要240~270℃的包膠溫度。另外PA6，PA66易吸水，這些對(duì)包覆粘合都是不利因素.

2.5 POM包膠

POM的包膠。POM雖然熔點(diǎn)不高，只有180℃.但由于其結(jié)晶度高，要在包覆面形成熔接層，需要較高的能量，同時(shí)由于POM的自潤(rùn)滑性，不利于TPE材質(zhì)在POM硬塑件表面的快速包覆。

=====

最近推出以下文章，屆時(shí)回復(fù)關(guān)鍵詞“TPE”進(jìn)行查看吧，您可以關(guān)注我們持續(xù)我們公眾帳號(hào)：polytpe；不過(guò)這里要推薦一位達(dá)人，就是高分子論壇的創(chuàng)始人，粵高分子，對(duì)于TPE行業(yè)十分了解，有關(guān)TPE制品生產(chǎn)、工藝、大致價(jià)格問(wèn)題，您都可以同他交流，他的私人微信號(hào)是：15012668861，當(dāng)然我們也會(huì)不定期的組織技術(shù)研討會(huì)，有興趣參與的也可以跟他聯(lián)系；也歡迎加入我們的TPE微信討論群。

1.流長(zhǎng)比對(duì)TPE產(chǎn)品成型的影響

2.排氣設(shè)計(jì)對(duì)TPE產(chǎn)品成型的影響

3.封膠對(duì)TPE產(chǎn)品成型的影響

4.拋光模具面會(huì)引起TPE粘模問(wèn)題

5.頂出對(duì)TPE產(chǎn)品成型的影響

6.收縮對(duì)TPE產(chǎn)品成型的影響

7.TPE性能介紹以及應(yīng)用范圍

8.關(guān)于TPE硬度的介紹

以上題目將在后續(xù)的圖文中陸續(xù)推送！您可以回復(fù)“TPE”查看往期資料

關(guān)注高分子行業(yè)最大的微信公眾號(hào)：

艾邦高分子（ID：polytpe）

高分子網(wǎng)（ID：cnpolymer）

網(wǎng)址：http://bbs.polytpe.com

高分子論壇微社區(qū)是高分子論壇的微信互動(dòng)中心，免注冊(cè)，用逼格體來(lái)說(shuō)：biggeer than polymer（范圍不僅限于高分子），因?yàn)槔锩嬗忻琅嫒诵悖?/span>

↓↓↓閱讀原文查看TPE技術(shù)交流

始發(fā)于微信公眾號(hào)：艾邦高分子
