溫馨提示：如果您是高分子行業相關產業鏈，如塑料，彈性體，橡膠，模具，鞋材，3D打印耗材，塑料包裝，PP、PE期貨、鈣粉，白油，抗氧劑等助劑行業從業者，請點擊標題下面的“艾邦高分子”進行關注，小編微信：18666186648，快快加入一起聊聊高分子~~

十大成型加工技巧-列出了對聚甲醛，尼龍，PBT聚酯和PET聚酯等半結晶性工程塑料進行成型加工時需要注意的十大問題。在這一系列文章中,作者描述了確定和避免這些問題的簡單方法。作者：By E. A. Poppe, KarlLeidig, Karl Schirmer, R. Wilkinson,轉載文章，僅為分享，版權歸原作者所有；

內容:

以上將在最近陸續發表，預覽全文，請點擊標題下面關注微信公眾號：“艾邦高分子”，然后回復：“成型技巧”

1.塑料顆粒料中的水分

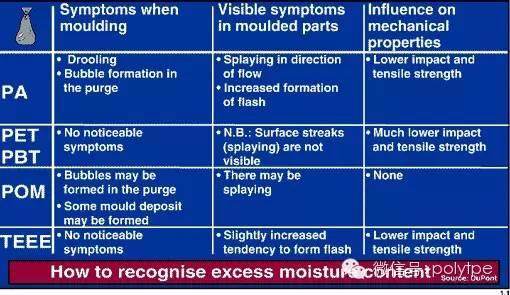

許多塑料會從空氣中吸收水分,它們吸收水分的量與樹脂的類型有關。塑料顆粒中的水分,即使是表面凝聚的水分,也能引起一些與工程塑料的成型加工的問題。這種吸水性能可能會產生一些不利的影響,包括加工中的問題,制品的表面不好,或制品機械性能差的問題。僅用肉眼觀察是很難確定是否有水分存在。本文將為需要加工多種塑料的成型加工提供一些有用的指導,如何處理對水分敏感的塑料。

烘干塑料材料

大多數工程塑料要求顆粒中的水分含量低于一個某個最大值，塑料是否需要烘干主要取決于原材料對水分的敏感程度。一般情況下,塑料材料的水份含量與運輸條件,包裝類型和存放時間有關。例如,聚酰胺（PA）一般用袋子運輸,這種袋子采用鋁泊作為防水層,因而在使用時可直接打開袋子把料取出來就用。但大多數的聚酰胺(尼龍)加工廠的原料樹脂都要先進行干燥,盡管有人認為,如果塑料在不超過一小時的時間內使用就不需要干燥.

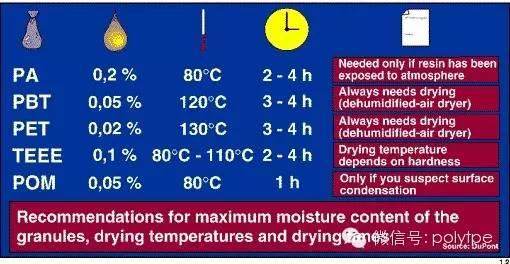

另一方面,PET和PBT對水分非常敏感,一定要干燥以確保制品的沖擊強度不受影響。另外，這些樹脂在干燥后很快會再次吸水,因而，在一些情況下加工廠商必須特別小心,在PBT和PET樹脂在運輸和傳送過程中,避免使用敞開的容器同時也應考慮樹脂在裝料斗中的停留時間。在不利的氣候環境中，PET在10分鐘內吸收的水分甚至能超過制品水分的最大允許值0.02%。干燥粉碎后的回用料或已吸水飽和的粒料(如置于開放條件下的容器中時)需要特別注意。在這種情況下,建議的干燥時間常常不能滿足需要。充分飽和的聚酰胺尼龍至少應干燥12小時。在這種干燥條件下材料發黃在實際上是不可避免的. 因而，應遵循以下指導方針：

如何烘干塑料

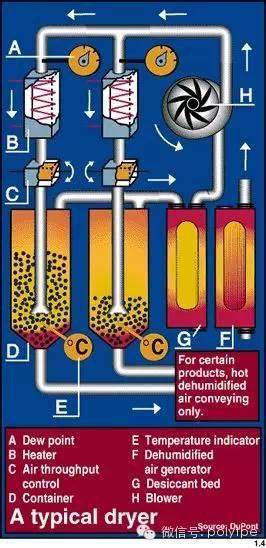

要想得到高質量的塑料制品，必須遵循正確的干燥程序。例如，不能使用各種類型的簡單熱空氣干燥的辦法來干燥聚酯工程塑料，但可使用去除了水分的空氣干燥器(脫濕干燥器)。只應使用那些在不同的環境條件下，都能提供穩定和充分的干燥的設備。除了遵守正確的干燥溫度外，確保在干燥空氣中的露點低于負 20℃也很重要。使用填充高度和松密度不同的多容器的裝置時,還應保證每一個容器都能達到充足的空氣吞吐量。

測量含水量

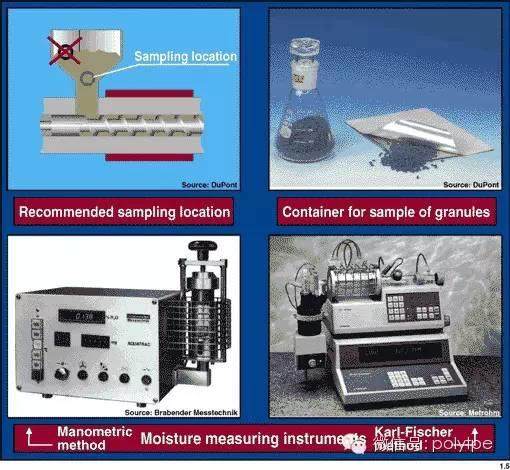

塑料顆粒中的水分可用一些測量儀器進行測量，如壓力計或使用卡爾-費歇爾方法的儀器。為了消除測量誤差,樣品應從進料斗的下部選取,并在適宜的容器中密封保存。可采用聚乙烯、鋁多層復合袋，并采用熱封口辦法來包裝樣品,也可使用實驗室用的可密封的玻璃容器.

==========

最近推出十大成型技巧文章，回復關鍵詞“成型技巧”進行查看吧，您可以關注我們持續我們公眾帳號：polytpe，當然您有什么好的文章，或者好的產品要上推薦，可以聯系小編微信：tpe-bbs

1.塑料顆粒中的水分

2.模具供料系統過小

3.錯誤的澆口位置

4.保壓時間太短

5.錯誤的熔融溫度

6.錯誤的模具溫度

7.不良外觀的處理

8.與熱流道有關的問題

9.翹曲

10.制品的模垢問題

如下圖圖所示：在對話框輸入“成型技巧”

閱讀原文查看：常用注塑文章大全

始發于微信公眾號：艾邦高分子
