3D打印技術，又叫增材制造，是一種以數字模型文件為基礎，通過金屬、塑料等耗材，以逐層疊加進行打印物件的快速成型技術。
它可以打印出一些譬如CNC、開模等傳統生產技術無法制造的創新外型，縮短研發周期，提高生產開發效率，甚至直接制造成品，極大提高產品附加值。
? ? ? ? ??

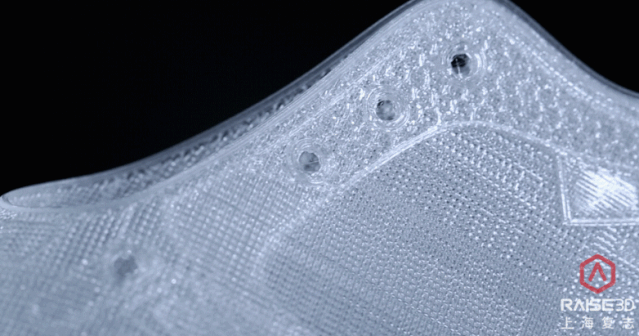

圖 喬丹跑鞋鞋面 FDM 打印動態展示，上海復志
目前3D打印技術的應用已經遍及運動鞋、無人機、汽車零件、汽車內飾、燈具、發光廣告字等各行各業。3D打印在鞋材方面應用比較廣泛，鞋模、鞋墊、鞋中底、鞋面乃至整鞋均有應用，尤其是3D打印鞋中底和鞋墊，其中鞋墊的應用范疇更偏向于醫療方面，多用于扁平足等矯正治療。
圖 迪奧的德比鞋，使用3D打印技術
圖 Reebok、Botter和HP聯名打造“貝殼”運動鞋
而中底作為運動鞋緩震回彈的核心功能部件，是運動品牌一直關注的重點。3D打印鞋中底可以通過優化彈性體晶格結構功能模塊，改變不同區域的結構強度，實現最大化的回彈性、輕量化、減震性等功能。
與之前的3D打印概念鞋限量生產不同，時下3D打印運動鞋已經開始走上了定制化小批量生產的發展道路。2018年，阿迪達斯正式發售了3D打印制作的運動鞋AlphaEDGE 4D，全球共10萬雙。而國產運動品牌的3D打印運動鞋，據不完全統計，每個月生產約5000雙。
? ? ? ? ? ?
圖 阿迪達斯 AlphaEDGE 4D 中底 ＆ CLIP 技術
在運動鞋方面應用的3D打印工藝技術主要有三類：SLA（光固化）、SLS（選擇性激光燒結）、FDM（熔融沉積）。
1.? SLA（光固化），多用于鞋中底、鞋面、鞋墊
SLA，即立體光固化成型法，利用特定波長光選擇性照射，光敏樹脂聚合的原理進行打印。
? ? ? ? ? ?
由于SLA多是逐點成型，為了加快打印速度，在SLA的基礎上延伸出來的DLP技術就是以面成型的，其中美國Carbon公司的CLIP技術進一步極大升級了打印速度，阿迪達斯的AlphaEDGE 4D就是以CLIP技術進行生產，Carbon公司因此一舉成名。
? ? ? ? ? ?
圖 CLIP技術示意
下表是常見光固化成型技術的一個比較：
|
|
|
|
|
|
|
|
|
|
|
光透射，結合氧阻聚，連續液面成型，成型過程物件往上提
|
|
|
|
SLS，即選擇性激光燒結，利用激光選擇性照射，聚合物粉末高溫熔融粘結的原理進行層疊成型。
? ? ? ? ? ?
圖 SLS激光燒結成型工藝原理，南極熊
最早在2013年耐克推出的足球鞋Nike Vapor Laser Talon上得以應用，隨后阿迪達斯、新百倫、安德瑪、匹克、李寧等運動品牌相繼推出TPU粉末燒結中底的運動鞋。
圖?SLS 3D打印鞋中底，墨分三維
? ? ? ? ? ?
圖 SLS燒結TPU鞋中底在匹克 PEAK 3D上應用
?
FDM，即熔融沉積成型，通過加熱熔融聚合物細絲，噴頭移動選擇性涂覆，逐層疊加，最終成型。
? ? ? ? ? ?圖 FDM熔融沉積成型工藝原理
FDM工藝常應用于3D打印鞋面。比如匹克在2018年11月推出的3D打印競速鞋FUTURE ULTRA LIGHT，TPU鞋面采用了FDM工藝，由匹克自己生產加工。
? ? ? ? ? ?
圖 匹克 FUTURE ULTRA LIGHT
還有喬丹在2019年10月推出的3D打印跑鞋，鞋底和鞋面都是3D打印，其中鞋面是采用了FDM工藝，由上海復志完成生產。
? ? ? ? ? ?
圖 喬丹3D打印跑鞋質燥
?
隨著3D打印材料的發展，TPE、TPU等熱塑性彈性體也能實現FDM打印，根據TPU硬度的不同，可以打印出柔軟的鞋中底。
2022年11月，巴斯夫推出用于3D打印（FDM）矯形鞋墊的TPU新材料
