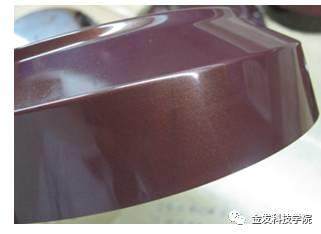

某豆漿機上蓋成型時熔接痕發黑，影響產品外觀（如下圖）。因選用珠光效果材料，即使匯合角最大仍無法改善，且成型工藝上改善空間不大。
名稱：豆漿機上蓋
材料：PC+ABS
顏色：珠光色

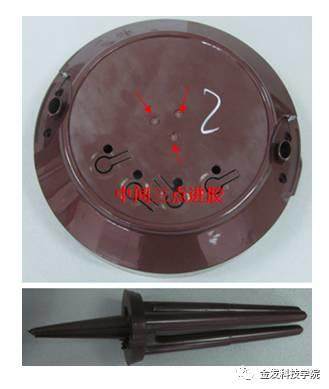

澆口方式：三板模針點進膠
-
成型工藝方面：本案例制品成型短射實驗結果如下：
問題分析：
從短射的狀態來看，熔接痕的匯合角即使很大（部分甚至接近180°），還是出現了明顯的熔接痕，且熔接痕處發黑，與前述提到的匯合角理論有所不符。原因在于本案例采用材料含有珠光顏料，而珠光顏料在匯合處取向沉淀，出現發黑現象，即使匯合角度再大，也難以改善珠光粉在熔接痕處的沉淀狀態。
2.制品模具方面

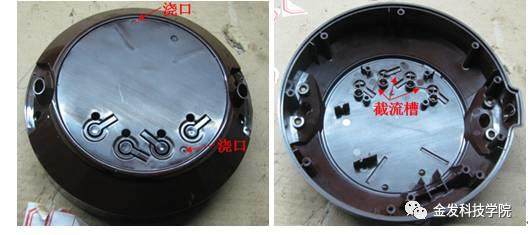

本案例中通過移動澆口位置，在背面開設截流槽等措施，將熔接痕移至非外觀面上。
使用珠光效果材料時，減輕熔痕和熔接痕需注意以下事項：
1.盡量把外形設計得較圓滑，避免尖銳部分和急劇過渡。
2.采用扇形澆口和順利針閥可有效避免過多的熔接痕。
3.冷料井要足夠大，盡量少設置澆口，且短流程。
4.成型過程采用較高的模溫和料溫。
5.分段注塑時，不同部位熔體流速盡量做到均勻。
6.產品結構設計上，孔盡量設計成圓形，且沿流動方向排布。
7.孔周圍設計美工槽，且設計時盡量讓熔接痕出現在非外觀面上。
文章源于金發科技學院，艾邦高分子整理編輯
推薦閱讀：
閱讀原文，加入免噴涂產業鏈交流群
↓↓↓
始發于微信公眾號：艾邦高分子
