近期不管是iPhone，三星還是京東方，總是會把OLED把他們關聯上，同時OLED與近期的火熱的3D玻璃有關。我們也發送過關于OLED的文章；
傳蘋果手機2018年全部采用OLED屏，國內企業準備好了嗎？
蘋果向三星追加OLED面板訂單，2017年3D玻璃爆發勢不可擋！
小編也翻閱了下資料，今天推送給大家；
請大家在閱讀完本文后，回答以下幾個問題：
1：OLED的英文縮寫是什么？
2：小分子與高分子OLED材料的不同之處？
3：鄧青云發明小分子OLED材料給我們啟示？
（一）OLED材料的發展歷史
1947年出生于香港的美籍華裔教授鄧青云(Dr.C.W.Tang)在1979年實驗室中發現了有機發光二極體，也就是OLED，由此展開了對OLED的研究；
1979年的一天晚上，在Kodak公司從事科研工作的華裔科學家鄧青云博士在回家的路上忽然想起有東西忘記在實驗室里，回去以后，他發現黑暗中有個亮的東西。打開燈發現原來是一塊做實驗的有機蓄電池在發光。這是怎么回事？OLED研究就此開始，鄧博士由此也被稱為OLED之父。

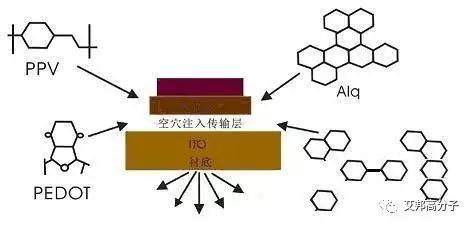

1987年，鄧青云教授和Van Slyke 采用了超薄膜技術，用透明導電膜作陽極，Alq3作發光層，三芳胺作空穴傳輸層，Mg/Ag 合金作陰極，制成了雙層有機電致發光器件。
8-羥基喹啉鋁
1990 年，Burroughes 等人發現了以共軛高分子PPV為發光層的OLED，從此在全世界范圍內掀起了OLED研究的熱潮。

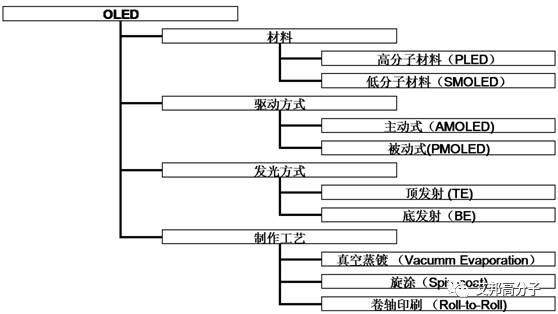

有機電致發光(Organic Electroluminescent Light)簡稱為OEL。它有兩個技術分支，一個是分子量在500～2000之間的小分子有機發光二極管(Organic Light Emitting Diode)簡稱為OLED或SM-OLED；另一個是分子量在10000～100000之間的高分子(又稱聚合物)有機發光二極管(PolymerLight-EmittingDiode)簡稱為PLED或P-OLED。小分子及高分子OLED在材料特性上可說是各有千秋，但以現有技術發展來看，如作為監視器的信賴性上，及電氣特性、生產安定性上來看，小分子OLED處于領先地位。當前投入量產的OLED組件，全是使用小分子有機發光材料。
在OLED的兩大技術體系中，低分子OLED技術主要集中于日本、韓國、中國臺灣這三個地區，而高分子的PLED主要為歐洲廠家發展。
對高分子有機EL的研究工作比對小分子有機EL的研究，起步要晚得多。直到1990年，才由Burroughes及其合作者研究成功第一個高分子有機EL器件。此后，為了發展聚合物EL技術，在美國和歐洲進行了大量的研究工作。人們一般都隊為，聚合物材料比有機小分子材料要穩定，這也就成了發展聚合物EL的原動力。
之前LG手機的OEL也是利用的OLED技術。OLED技術及專利由英國的科技公司CDT掌握。兩大技術體系相比，PLED產品的彩色化上仍有困難。而低分子OLED則較易彩色化。
有機小分子發光材料AlQ3是很好的綠光發光小分子材料，它的綠光色純度，發光效率和穩定性都很好。但OLED最好的紅光發光小分子材料的發光效率只有31mW，壽命1萬小時，藍色發光小分子材料的發展也是很慢和很困難的。有機小分子發光材料面臨的最大瓶頸在于紅色和藍色材料的純度、效率與壽命。但人們通過給主體發光材料摻雜，已得到了色純度、發光效率和穩定性都比較好的藍光和紅光。

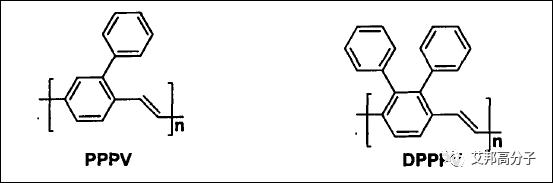

高分子發光材料的優點是可以通過化學修飾調節其發光波長，現已得到了從藍到綠到紅的覆蓋整個可見光范圍的各種顏色，但其壽命只有小分子發光材料的十分之一，所以對高分子聚合物，發光材料的發光效率和壽命都有待提高。不斷地開發出性能優良的發光材料應該是材料開發工作者的一項艱巨而長期的課題。
大家可以看看這個視頻，長度7分鐘
（二）OLED發光原理：
為了形像說明OLED構造，可以將每個OLED單元比做一塊漢堡包，發光材料就是夾在中間的蔬菜。每個OLED的顯示單元都能受控制地產生三種不同顏色的光。OLED與LCD一樣，也有主動式和被動式之分。被動方式下由行列地址選中的單元主動發光。主動方式下，OLED單元后有一個薄膜晶體管（TFT），發光單元在TFT驅動下點亮。主動式OLED比被動式OLED省電，且顯示性能更佳。

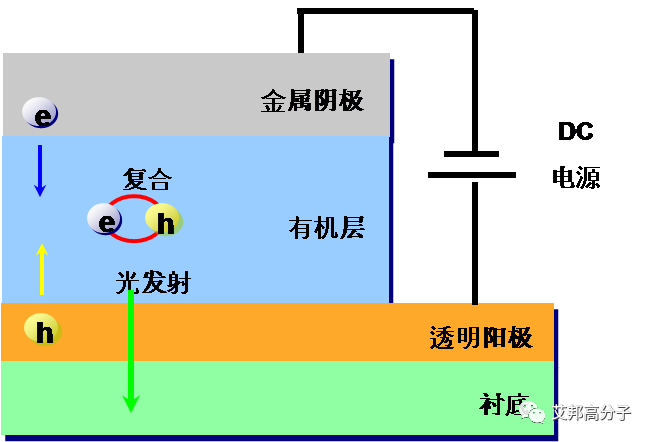

OLED的發光機理和過程是從陰、陽兩極分別注入電子和空穴，被注入的電子和空穴在有機層內傳輸，并在發光層內復合，從而激發發光層分子產生單態激子，單態激子輻射衰減而發光。
1.載流子的注入：在外加電場作用下，電子和空穴分別從陰極和陽極注入到夾在電極之間的有機功能薄膜層。
2.載流子的遷移：注入的電子和空穴分別從電子傳輸層空穴傳輸層向發光層遷移。
3.載流子的復合：電子和空穴結合產生激子。
4.激子的遷移：激子在電場作用下遷移，將能量傳遞給光分子，并激發電子從基態躍遷到激發態。
5.電致發光：激發態能量通過輻射失活，產生光子，釋放能量。
OLED要獲得全彩有三種方法：
1、采用白色發光層加濾色片。這是獲得全色顯示最簡單的方法。
2、采用紅、綠、藍三種有機發光材料，因此發光層為三層結構。
3、采用藍色有機發光材料，再用顏色轉換材料獲得全彩。
（下期再續）
