▲點擊圖片，查看最新會議詳情
將ABS38(Rubber=38%)與合適SAN共混使膠含量為16%再與PC3.2（Mw=3.2w）以不同比例共混制得合金，其缺口沖擊性能如圖1。

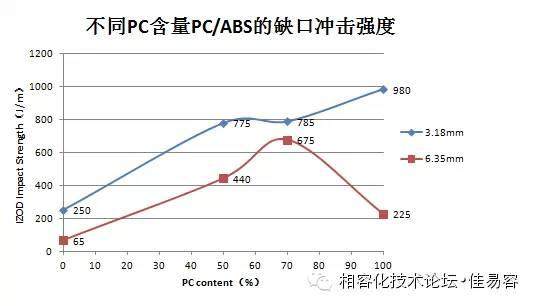

圖1.PC含量對PC/ABS缺口沖擊強度的影響
可以看到，隨著PC含量的提升， PC/ABS的1/8”缺口沖擊是不斷增大的，而1/4”缺口沖擊則呈現(xiàn)先增大后減小的趨勢，在PC/ABS為70/30時呈現(xiàn)最大值，也就是說此時PC/ABS對厚度的敏感性最弱。
PC含量對PC/ABS脆韌轉(zhuǎn)變溫度的影響又是什么樣的呢？

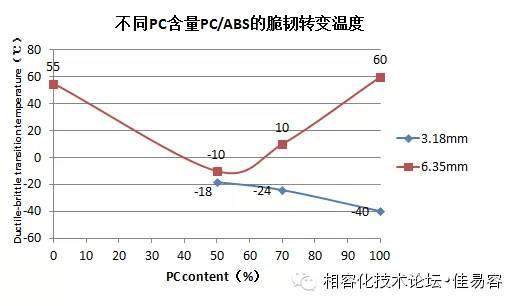

圖2.PC含量對PC/ABS脆韌轉(zhuǎn)變溫度的影響
圖2表明，PC/ABS的3.18mm樣條的脆韌轉(zhuǎn)變溫度基本隨PC含量的增大而降低，而6.35mm樣條則呈現(xiàn)先降低后升高，在 PC/ABS為50/50時呈現(xiàn)最低值。可見，對有低溫韌性要求的PC/ABS來說，70/30未必是最佳選擇，而且厚度不同時，其PC含量變化方向也應不同。
可見，PC中引入ABS后，其3.18mm的常溫IZOD沖擊下降，脆韌轉(zhuǎn)變溫度提升；但6.35mm的IZOD沖擊強度提升，脆韌轉(zhuǎn)變溫度下降。因此，常用配比70/30可認為是綜合考慮了厚度、溫度等因素對沖擊性能影響的選擇。

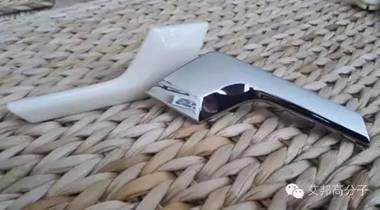

圖3 帕薩特PC/ABS內(nèi)門把手(毛胚和電鍍件)，來源錦湖日麗
也有研究認為，當PC/ABS配比為80/20 時，沖擊強度出現(xiàn)最大值，當PC/ABS配比為70/30時，拉伸強度出現(xiàn)極大值；當ABS 含量為50%時，PC/ABS的流動性最好。將市場上常用的PC1100和 ABS8391復配后發(fā)現(xiàn)，基本符合此規(guī)律，如圖4所示。
圖4 PC含量對PC1100/ABS8391不同厚度樣條缺口沖擊強度的影響
因此，PC/ABS共混物沖擊強度的表現(xiàn)是與樣條厚度、測試溫度等相關的，且其變化趨勢未必一致，對于不同的PC和 ABS，其最佳配比可能有所不同。從研究及經(jīng)驗來看，一般最佳值出現(xiàn)在PC含量為60%-80%之間。
（以上部分數(shù)據(jù)來源于D.R.Paul的論文，轉(zhuǎn)載來自相容化技術(shù)論壇?佳易容）
艾邦高分子已建汽車產(chǎn)業(yè)交流群，做汽車相關的朋友如加入社群探討，請長按以下二維碼添加小編微信申請加入，驗證時請備注汽車+您的公司名稱
整車企業(yè)：北汽銀翔、東風小康、眾泰汽車、上汽通用五菱、濰柴、沃爾沃、長安福特、中國一汽、重慶力帆、重慶小康、重慶長安、北京宇超……
零部件廠：延鋒江森、超力科技、平偉科技、常州精維信、中昌汽、上海徠木電子、鎮(zhèn)江克瑞特、重慶博奧鎂、重慶常廷、重慶德川、……
材料企業(yè)：?？松梨凇⒅貞c友強、東麗、富士康塑應中心、聚賽龍、金發(fā)科技、俊爾、蘭蒂奇、普立萬、科聚孚、領優(yōu)、奧普特……
以上企業(yè)均已報名參加9月9日汽車非金屬材料峰會哦！想要跟他們面對面交流的朋友，抓緊時間報名咯！報名請聯(lián)系陳小姐：15220260125
第一屆重慶汽車非金屬材料技術(shù)與用用峰會
（9月8-9日 保利花園皇冠假日酒店）
會議時間：2016年9月8~9日
會議地點：重慶（重慶保利花園皇冠假日酒店 位于重慶北部新區(qū)經(jīng)開園龍懷街1號）
會議議程：第一天簽到，第二天正式會議
注：9月8日下午參觀長安汽車，因名額有限，需提前報名
報名方式： 陳小姐，15220260125 ，18320928915微信同電話號碼。
方式1：請加微信并發(fā)名片報名；
閱讀原文，在線報名參會
始發(fā)于微信公眾號：艾邦高分子
