為了緩解石油短缺及環境污染所帶來的影響，國家近年來連續發文推進新能源電動汽車的發展。電動車自然是需要對應的充電基礎設施，2015年底，國務院辦公廳印發《關于加快電動汽車充電基礎設施建設的指導意見.》，充電基礎設施的市場前景也是一片大好。
充電基礎設施的小小配件---充電槍，不知各位是否清楚它在應用中需要注意些什么呢？小編近來收集整理出了這篇技術干貨，特與大家一起分享。

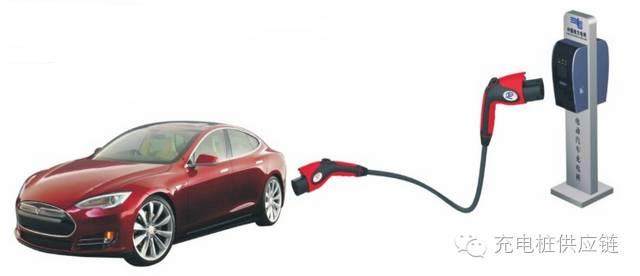

充電樁分為直流充電樁和交流充電樁，充電槍相應地也分為直流充電槍和交流充電槍，這兩種充電槍自然在應用中需要注意的事項是有差別的。
咱們先從充電樁的整體設計考慮來關注充電槍的應用注意事項。
設計交流充電樁時應考慮：
1、充電功率：電流、電壓信息

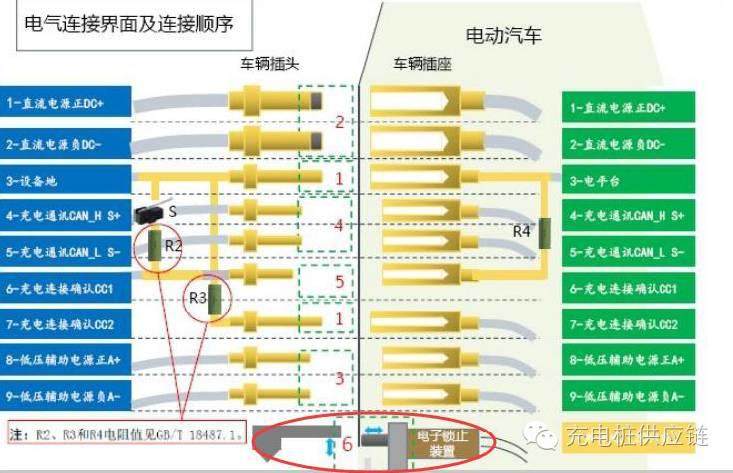

2、通信協議：是使用4線制還是5線制
3、防護等級：充電槍的線纜與樁體之間、掛槍的角度是否符合排水原理。
4、外形尺寸：充電槍的輪廓尺寸，是否符合最新國際尺寸。
5、充電槍的歸位結構
6、如果無人撤守時，還用考慮：充電槍歸位檢測；充電槍鎖止裝置，不能隨便觸碰。
7、線纜的使用壽命。
8、充電槍的材質是否能夠應用在戶外。
9、充電線纜的外徑尺寸。
除了符合GB/T20234.1要求之外應考慮：
1、充電樁的使用環境。
2、充電線纜應承受10000次的搖擺。
3、充電線纜與樁體需要承受保持力。
4、充電線纜應能承受車輛碾壓。
基本要求：
1、額定電壓：250V AC/440V AC
2、額定電流：16A 32A 63A（三相）
3、溫升：<50K
4、具有電磁鎖功能，電磁鎖并具有反饋檢測；---控制程序需要與充電樁匹配。
5、大于16A的充電插座，應具有溫度檢測功能：溫度傳感器（PTC和NTC）和溫度開關。
充電樁選型充電插座應考慮以下事項：
1、安裝尺寸及安裝空間
2、供電插座需要承擔的電流大小

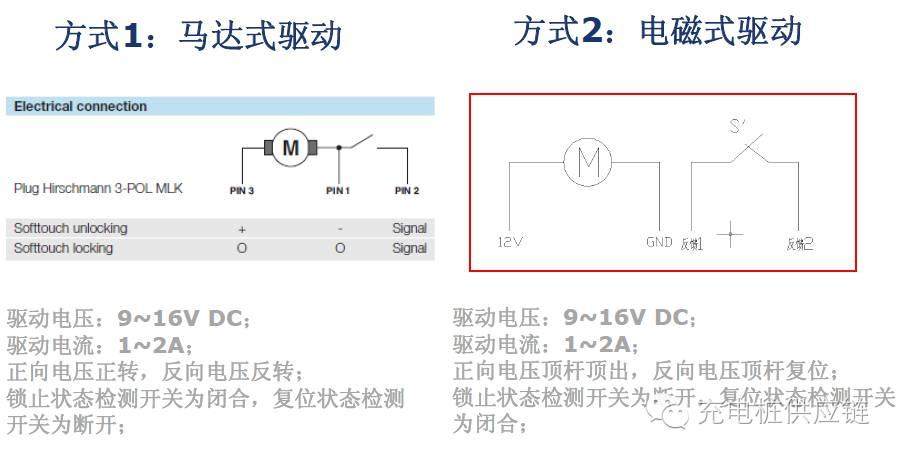

3、電磁鎖的控制方式--啟動電壓、啟動電流、保持電壓、保持電流參數
4、采用單相充電還是三相充電
5、溫度檢測功能
6、電磁鎖反饋檢測功能
7、應急解鎖的預留功能
8、開蓋方式
直流充電槍應用注意事項:

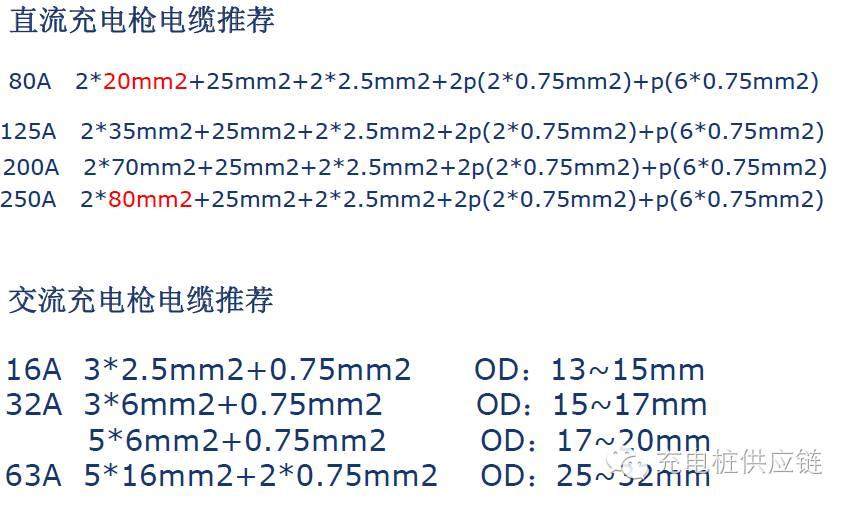

1、額定電流：
80A（2×20mm2）
125A（2×35mm2）
200A（2×70mm2）
250A（2×80mm2）
2、溫升：<50K
3、必須增加電磁鎖功能，并具有反饋檢測
4、對電源線應具有溫度檢測功能
5、防護等級：IP55
6、插拔力：<140N
7、機械壽命：10000次
直流充電樁選型充電槍應考慮以下事項：
1、電磁鎖的控制方式--啟動電壓、啟動電流、保持電壓、保持電壓參數

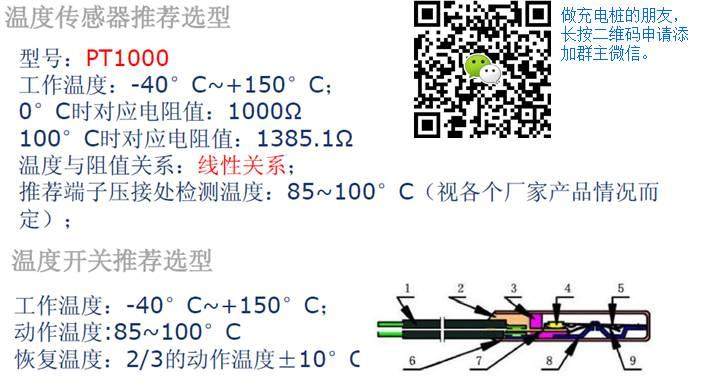

2、溫度檢測功能--溫度傳感器（PTC、NTC）/溫度開關
3、線纜與充電樁的固定方式及電纜外徑大小--保持力
4、充電線纜應承受10000次的搖擺--參照IEC62196-1標準
5、充電線纜應承受車輛碾壓
6、充電樁應該有充電槍歸位的結構--掛槍空座
7、設別充電槍的歸位檢測
8、充電線纜應耐高溫、較好的柔軟性。
直流充電槍
電纜連接部件
按GB/T 11918.1-2014第23章規定的方法進行試驗，部分內容用下述內容代替：
1、對于不可拆線供電插頭和車輛插頭，應配有制造商所要求的和額定工作值相適應的電纜，且作為電纜組件進行試驗。
2、經受的拉力和力矩值，以及實驗后電纜的位移最大允許值要符合國標規定。
3、電纜經受拉力試驗100次，拉力每次施加1s，施力時，不得用爆發力。
4、隨即使電纜經受力矩試驗1min。
5、試驗期間，電纜不得損傷。
6、試驗之后，電纜的位移不得大于要求值。
文章來源：永貴科技《充電槍在充電樁上的應用》
