隨著社會生產及民眾生活對電力的依賴不斷增加，大量橡塑絕緣電線電纜應用于各類建設工程，在傳輸電能、改善建筑功能的同時也給各行業防火安全帶來挑戰。研制開發各種高性能阻燃電纜并在工程中強化應用是有效應對措施之一。因此，認識和推廣阻燃電纜的制造應用及檢驗認證對各行業防火安全具有重要意義。所以，本文就為大家介紹各行業對于線纜燃燒性能的技術要求及其法規

1.電力行業

GB/T 12706.1-2008 （IEC 60502.1：2009）額定電壓1kV（Um=1.2kV）到35kV（Um=40.5kV）擠包絕緣電力電纜及附件

第1部分：額定電壓1kV（Um=1.2kV）和3kV（Um=3.6kV）電纜

技術要求：

1）全部要求通過：單根垂直燃燒GB/T 18380.12（IEC 60332-1-2）ST8護套的無鹵電纜，要求通過GB/T18380.35（IEC 60332-3-24） C類，

2）GB/T 17650.2（IEC 60754-2）、GB/T 17651.2(IEC 61034.2)、GB/T 17650.1（IEC 60754-1）鹵酸氣體釋出量小于0.5%、IEC 60684-2氟含量小于0.1%

3）GB/T 12706.2-2008（IEC60502-2:2005）只要求ST1、ST2和SE1護套電纜通過GB/T 18380.12（IEC 60332-1-2）

4）GB/T 12706.3-2008 （IEC60502-4:2005）、GB/T 11017—2002（IEC 60840-1999）、GB/T 18889—2002、GB/Z 18890—2002（IEC62067:2001）無燃燒性能要求

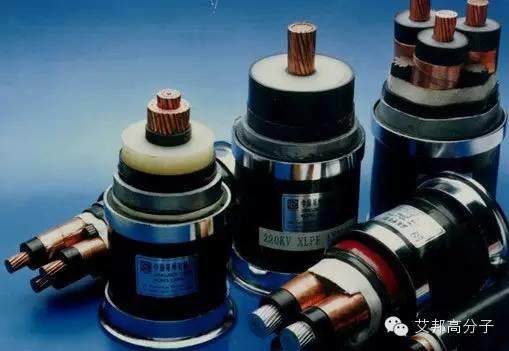

圖：電力電纜

2.通信行業

YD/T 838.1-2003 數字通信用對絞/星絞對稱電纜第1部分：總則YD/T 1114-2001 無鹵阻燃光纜GB/T 18015.1-1999 數字通信用對絞或星絞多芯對稱電纜

第1部分：總規范

技術要求：

1）全部要求通過：單根垂直燃燒GB/T 18380.12 (IEC 60332-1-2)或GB/T18380.22 (IEC 60332-2-2)和GB/T 18380.3（IEC 60332-3）相應的A、B、C、D類

2）無鹵低煙電纜要求通過：GB/T 17650.2（IEC 60754-2）、GB/T17651.2(IEC 61034.2)、GB/T 17650.1（IEC 60754-1）

3）其它大部分標準(例如：GB/T 13993.1-2004 通信光纜系列第1部分:總則)均無燃燒性能要求

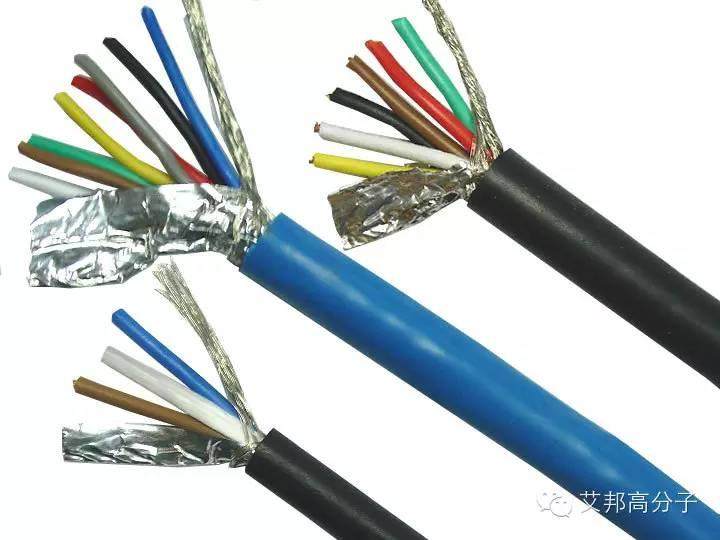

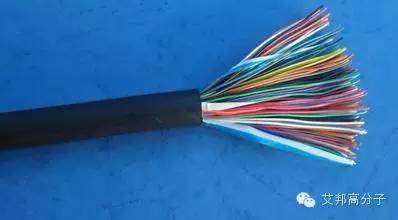

圖：通信電纜

3.鐵路交通行業

TB/T 1484.1~.4-2010 機車車輛電纜

技術要求：

1）全部要求通過：單根垂直燃燒GB/T 18380.12 (IEC 60332-1-2)標準壁厚電纜通過GB/T 18380.35（IEC 60332-3-24），薄壁絕緣電纜通過GB/T 18380.35（IEC 60332-3-24）或GB/T 18380.36（IEC60332-3-25）

2）除中壓電力電纜外，全部通過GB/T 17650.2（IEC 60754-2）、GB/T17651.2(IEC 61034.2)煙密度透光率＞80%、GB/T 17650.1（IEC60754-1）氯化氫釋放量＜0.5%和EN 50305毒性指數＜5

3）TB/T 3100.1.5-2004 鐵路數字信號電纜阻燃電纜要求通過GB/T 18380.35（IEC 60332-3-24）

4）TJ-CL 254-2013 鐵道客車用電線電纜技術條件（V1.0）

5）TJ-CL 313-2013 動車組電線電纜技術條件（暫行）

6）EN 50306系列和EN 50264系列等，基本要求與TB/T 1484相仿

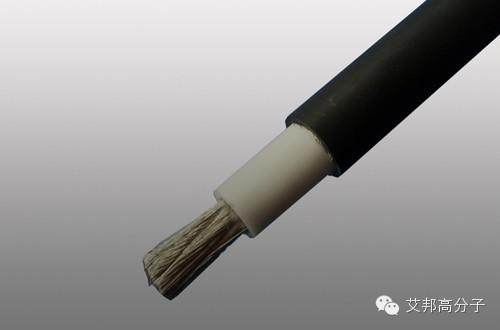

圖:車輛電纜

4.煤礦行業

MT 818.1-2009 煤礦用電纜第1部分：移動軟電纜一般規定和MT/T 386-2011 煤礦用電纜阻燃性能的試驗方法和判定規則

技術要求：

1）全部要求通過：單根垂直燃燒GB/T 18380.12 (IEC 60332-1-2) ；

2）動力電纜50mm2以上要求GB/T18380.32（IEC 60332-3-21）AF/R類，50mm2以下要求GB/T18380.34（IEC 60332-3-23） B類，6mm2以上要求MT/T 386-2011負載條件下的燃燒；

3）控制電纜要求GB/T 18380.34（IEC60332-3-23） B類；

4）通信電纜（包括通信光纜）要求GB/T18380.35（IEC 60332-3-24） C類。

5）沒有無鹵低煙電纜的技術要求

圖：煤礦通信電纜

5.船舶和海洋裝備行業

GB/T 20637-2006/IEC 60092-350:2001 船舶電氣裝置船用電力電纜一般結構和試驗要求

NEK TS 606: 2009 Norwegian electrotechnicalstandard Cables for offshore installations halogen-freeand/or mud resistant Technical specification

技術要求：

1）不管何種電纜全部要求通過：GB/T 18380.33（IEC 60332-3-22）成束A類燃燒（但排列方式為緊密排列），同時要通過GB/T 18380.12（IEC 60332-1-2）單根垂直燃燒。

2）無鹵低煙電纜要求通過：GB/T 17650.2（IEC 60754-2）、GB/T17651.2(IEC 61034.2)、GB/T 17650.1（IEC 60754-1）鹵酸氣體釋出量小于0.5%、IEC 60684-2氟含量小于0.1%

6.電器裝備行業

1）GB/T 5023-2008系列、GB/T5013-2008系列、JB/T 8734-2012系列和JB/T 8735-2011系列

技術要求：

要求通過GB/T 18380.12（IEC 60332-1-2）或GB/T 18380.22（IEC60332-2-2）單根垂直燃燒試驗。

2）JB/T 10491-2004系列額定電壓450/750V及以下交聯聚烯烴絕緣電線和電纜

技術要求：

要求通過：單根垂直燃燒GB/T 18380.12 (IEC 60332-1-2)或GB/T18380.22 (IEC 60332-2-2)和GB/T 18380.3（IEC 60332-3）相應的A、B、C、D類，以及GB/T17650.2（IEC 60754-2）、GB/T 17651.2(IEC61034.2)、GB/T 17650.1（IEC 60754-1）

3）GB 9330-2008系列全部按GB/T 19666標準要求，但沒有規定耐火性能要求

7.建筑消防行業

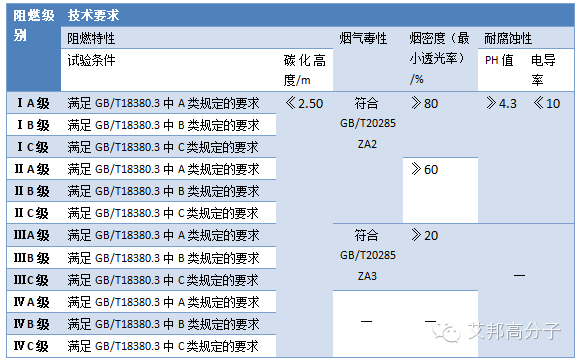

1）.GA 306.1:2007 阻燃及耐火電纜塑料絕緣阻燃及耐火電纜 第1部分：阻燃電纜

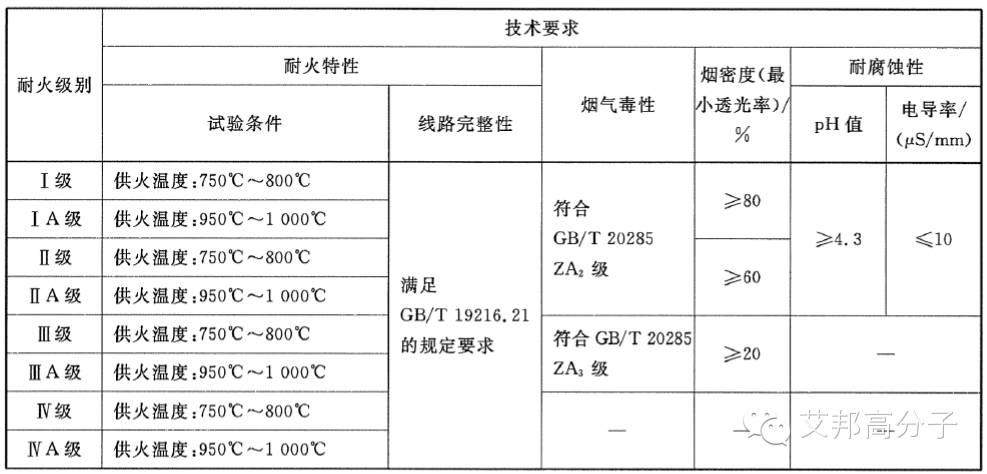

2）.GA 306.2:2007 阻燃及耐火電纜塑料絕緣阻燃及耐火電纜第1部分：耐火電纜

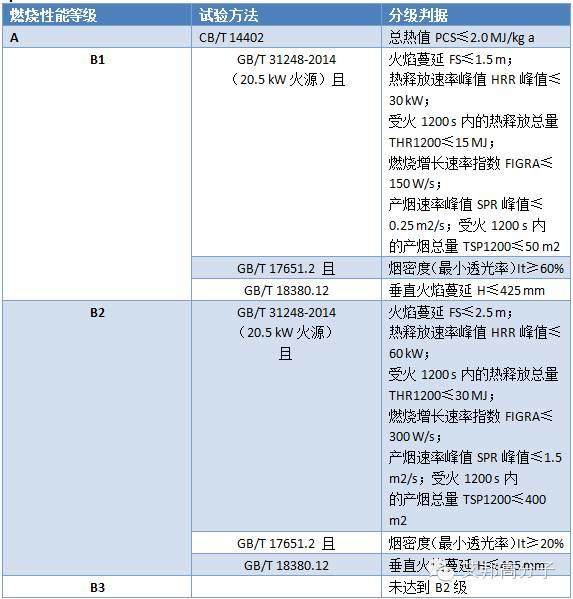

3）.GB 31247-2014 電纜和光纜燃燒性能分級

8.特種電線行業

汽車線、電子線、航空航天等特種電線產品，基本均以各種單根燃燒試驗為主，包括水平燃燒、傾斜燃燒和垂直燃燒等

例如ISO 6722汽車線的單根傾斜燃燒、UL電子線的FT1、FT2和VW-1等，GJB 773A和GJB 17等單根垂直和單根傾斜燃燒等，某些要求較高的規范也有無鹵低煙要求。

文章作者為上海電纜研究所—龔國祥，艾邦高分子整理編輯（若需要完整版的報告，可以加小編微信18320865613獲取）
