高大上的改性塑料廠都在關注的微信公眾號——艾邦高分子，戳藍色字體關注吧！
艾邦高分子開通評論功能啦！對文章有疑問或建議都可以在頁面底部發表您的意見哦，快來參與評論吧O(∩_∩)O
一、PA66
PA66（尼龍66）屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會因氫鍵的作用而相互吸引。所以尼龍容易結晶，可以制成強度很高的纖維。聚酰胺為韌性角質狀半透明或乳白色結晶性樹脂，常制成圓柱狀粒料，作塑料用的聚酰胺分子量一般為1.5萬～2萬。但由于尼龍本身吸水性大、耐酸性差、干態和低溫沖擊強度低以及吸水后易變形，影響了制品的尺寸穩定性，使其應用范圍受到了一定的限制。圖1為尼龍66粒料，圖片來源于廣東順炎官網。回復“PA66”，查看更多

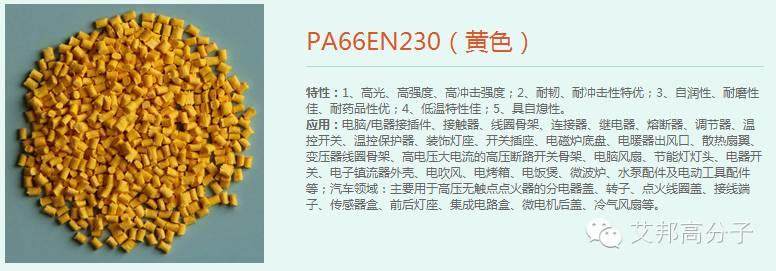

圖1 PA66EN230 來源于廣東順德順炎新材料股份有限公司官網
二、尼龍如何增強？
在尼龍中添加玻璃纖維、增韌劑等共混材料的力學性能結果表明隨玻纖含量的增加，材料的拉伸強度、彎曲強度有大幅度的提高，沖擊強度則較為復雜，增韌劑加入，材料的韌性大幅度的提高，添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學性能最佳。表1為玻纖增強與純PA66性能對比圖
表1 玻纖增強與純PA66性能對比（依據ISO相關標準測試）
|
項目 |
純PA66 |
25%GF |
35%GF |
50%GF |
|
拉伸強度/Mpa |
72±2 |
140±2 |
180±2 |
220±2 |
|
斷裂伸長率/% |
≥30 |
5 |
3 |
3 |
|
彎曲強度/Mpa |
80 |
200 |
240 |
320 |
|
彎曲模量/Gpa |
2.5 |
7.5 |
8.0 |
10.0 |
|
缺口沖擊強度/(KJ·m-2) |
6±1 |
14±1 |
17±1 |
20±1 |
|
熱氧老化1000h,140oC |
樣條嚴重變形 |
力學性能沒有降低 |
力學性能沒有降低 |
力學性能沒有降低 |
|
1.8Mpa熱變形溫度/oC |
70±2 |
220±2 |
230±2 |
240±2 |
|
模收縮率 |
1.5 ~2 |
0.2~0.3 |
0.2~0.3 |
0.2~0.3 |
用增強材料來提高尼龍性能，增強材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩定性，剛性，機械性能（拉伸強度和彎曲強度），特別是機械性能提高明顯，成為性能優良的工程塑料。玻璃纖維增強尼龍有長纖維增強和短纖維增強尼龍兩種。可分為兩種：
①包覆法制得的長玻璃纖維增強尼龍；
②以短切纖維經混煉，或連續纖維導入雙螺桿擠出機連續剪切混煉制得的短玻璃纖維增強尼龍。
三、那么PA66+GF30%是什么意思？
1. GF是“玻璃纖維”的意思；30%是PA66中含30%玻纖。
2. 當在塑膠料中，加入GF后，混合的膠料的流動性會降低，成型時會變得困難一點。相對來說，對模具的性能要求也變高；脫模時，要增加頂出能力。
3. 增加GF的作用：增加產品的強度和韌度，提高力學性能。圖2 PA66+30%GF詳細性能圖
備注：
1）加30%玻璃纖維,一般要求模具需熱處理。
2）成型時要適當提高模具表面溫度，以解決浮纖問題,如不是外觀零件就另當別論。回復“PA66”，查看更多

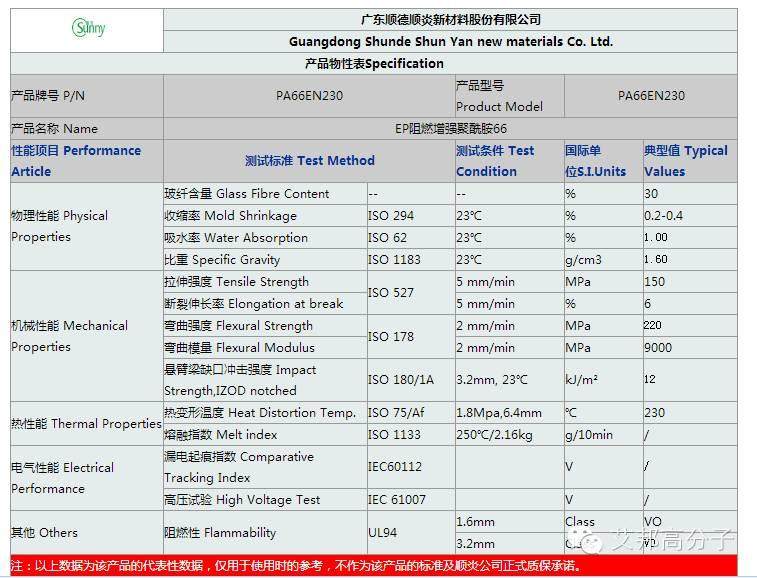

圖2 PA66+30%GF詳細性能圖，來自廣東順德順炎新材料股份有限公司官網
從圖2中我們可以發現在PA66加入30%的玻璃纖維，PA的力學性能、尺寸穩定性、耐熱性、耐老化性能有明顯提高，耐疲勞強度是未增強的2.5倍。回復“PA66”，查看更多
如果您對玻纖增強尼龍有任何的疑問，請加小冉微信：18824687949
三、PA66+GF成型工藝注意事項
1. 玻璃纖維的成型工藝與未增強時大致相同，但因流動較增強前差，所以注射壓力和注射速度要適當提高，機筒溫度提高10-40℃。
2. 由于玻纖在注塑過程中會沿流動方向取向，引起力學性能和收縮率在取向方向上增強，導致制品變形翹曲，因此，模具設計時，澆口的位置、形狀要合理，工藝上可以提高模具的溫度，制品取出后放入熱水中讓其緩慢冷卻。
3. 另外，加入玻纖的比例越大，其對注塑機的塑化元件的磨損越大，最好是采用雙金屬螺桿、機筒。
四、PA66+GF應用領域
與純PA66相比PA66+GF力學性能得到大幅度提高，使得PA66+GF在汽車工業的應用范圍更廣，如氣缸頭蓋、發動機座和總蓋、門把手、鎖系統、車輪裝飾、汽車鎖柄、煙灰缸、開關等。
PA66+GF熱變形溫度由70℃提高至220℃以上，耐老化性能顯著提高。可以安全用于汽車、機械、化工等領域，制造耐熱受力結構零部件，例如汽車調壓池、空氣進氣歧管、節流閥體散熱器槽、風扇葉片護罩等零部件。下圖是應用于公交車或大巴車空調的貫流風輪，原材料來源于廣東順炎的增強阻燃級PA66EN230。

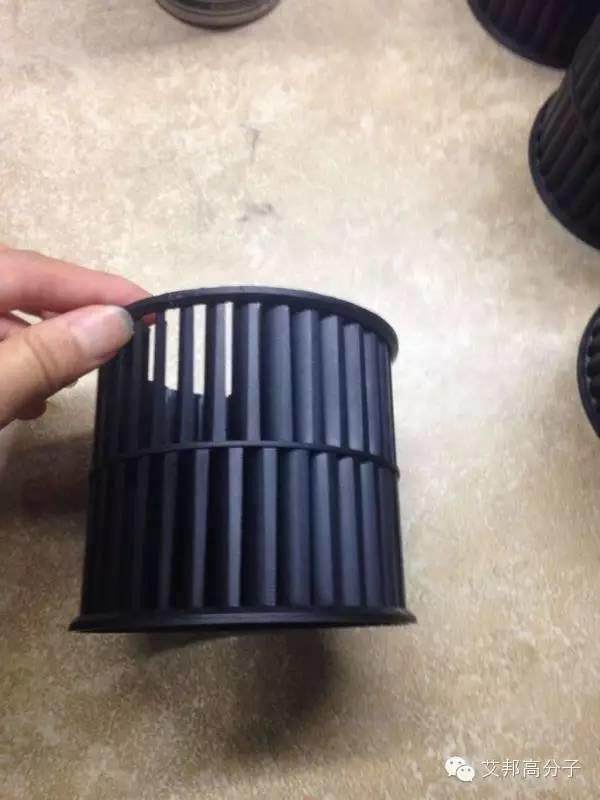

圖片是應用于公交車或大巴車空調的貫流風輪，照片由廣東順德順炎新材料股份有限公司提供
玻纖填充PA66模收縮率由原來的1.5%~1.8%降到0.2%~0.3%，使得尼龍66制品平整無翹曲，尺寸更加穩定，廣泛應用于齒輪、線圈骨架等精密部件。

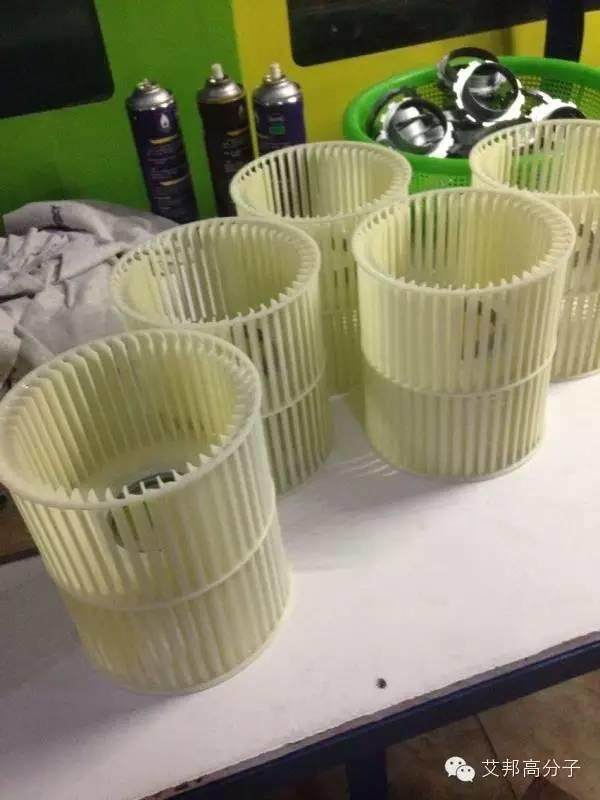

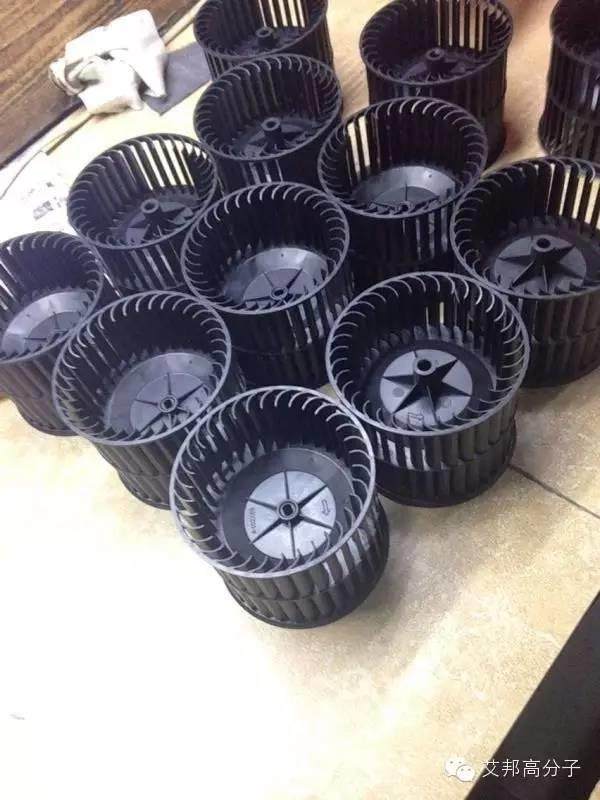

圖片由廣東順德順炎新材料股份有限公司提供
PA66+GF的耐腐蝕性也有顯著改善，能夠滿足汽車散熱器槽、散熱器中間部分支架、水進口管件、油盤、充油罐、油水準儀、汽車水室等使用要求。與純PA66相比，玻纖增強PA66機械強度、剛性、耐熱性、耐蠕變性和耐疲勞強度大幅度提高，伸長率、模塑收縮率、吸濕性下降。
五、總結
綜上，PA66+GF具有較高的比強度，良好的耐熱性、電性能、耐磨蝕性能、高抗沖擊性能，以及加工方法簡便、生產成本低且效率高、經濟環保等優良特性。擴大了尼龍66產品在汽車、電子電器應用空間，還廣泛應用于機械部件、護罩、扇葉、汽車冷卻水箱、齒輪、線圈骨架、牙輪皮帶罩、鏈導軌、窗用隔熱異型材等高端應用領域。
如果您對玻纖增強尼龍有任何的疑問，請加小冉微信：18824687949
推薦閱讀：
1、掌握聚酰胺改性PA6/66，在高速鐵路、機車工業中的應用，一定記得看哦！！
來源：廣東順德順炎新材料股份有限公司
如果您在玻纖增強尼龍空調風輪上有什么不清楚之處，那么快來加入空調風輪交流群吧，請加小編微信：18681464439或13058121209，并注明“空調風輪+公司名稱”
閱讀原文，申請加入空調風輪交流群
↓↓↓
始發于微信公眾號：艾邦高分子
