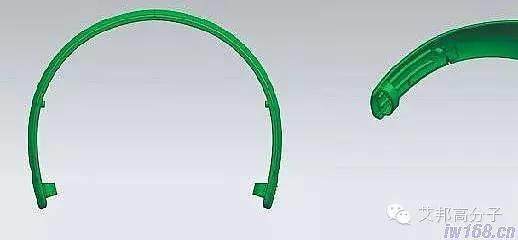

產品:耳機夾

材料:PC

穴數:1X1

產品特點:形狀簡單,結構復雜盡量減少夾線。

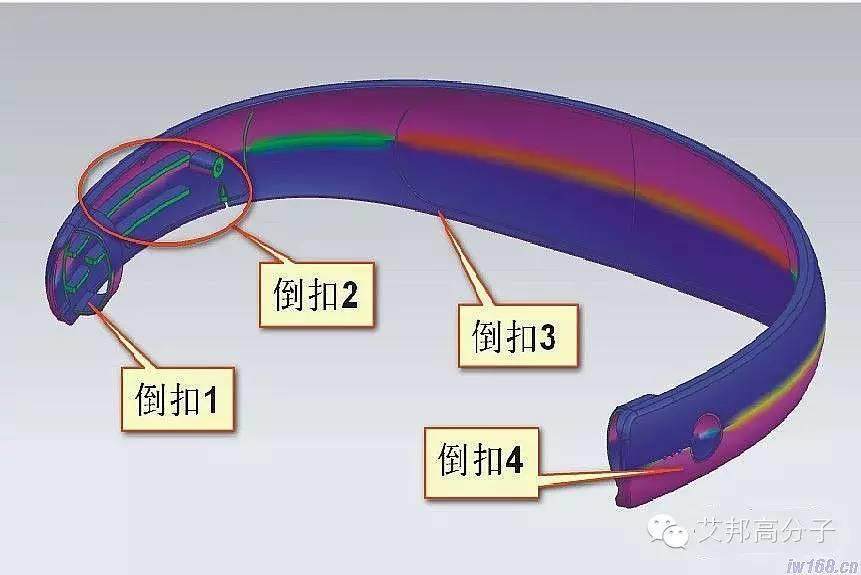

1、首先進行斜率分析,從圖1可以看出此模具有4個倒扣，根據對稱，這套模具其實還有3個倒扣,合起來一共是共7個倒扣

推薦閱讀：

1. 精英模具設計師的”葵花寶典“（上）


2. 我國塑料模具行業存在的問題分析

   回復“模具”，可查看更多相關資訊

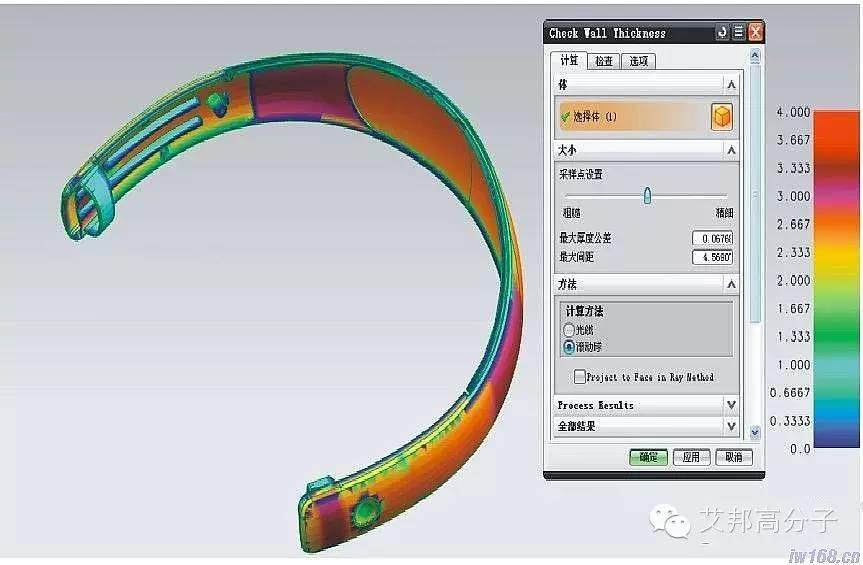

2、通過厚度分析,可以得了產品基本壁厚為2.3mm

推薦閱讀：

1. 精英模具設計師的”葵花寶典“（下）

2. 轎車雜物盒外殼模具設計（經典）

   回復“模具”，可查看更多相關資訊

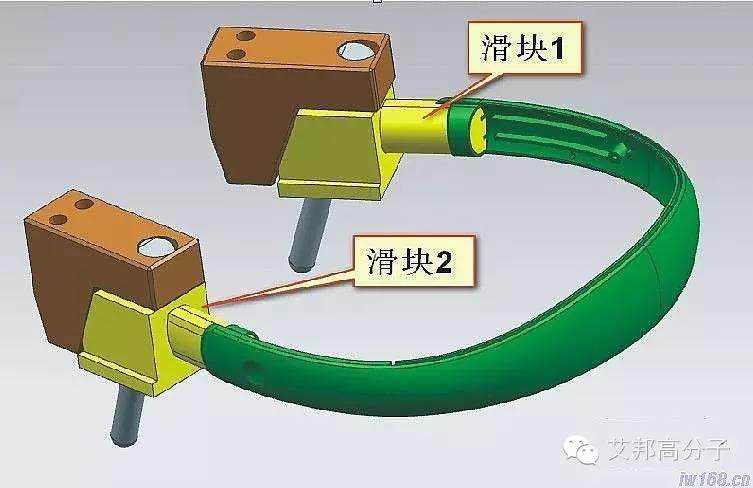

3、確立出倒扣1與倒扣6處做兩個小滑塊(滑塊1與滑塊2)

4、倒扣2與倒扣5處是處在產品內部,所以只能做成內滑塊,模架加承板,二次頂出。

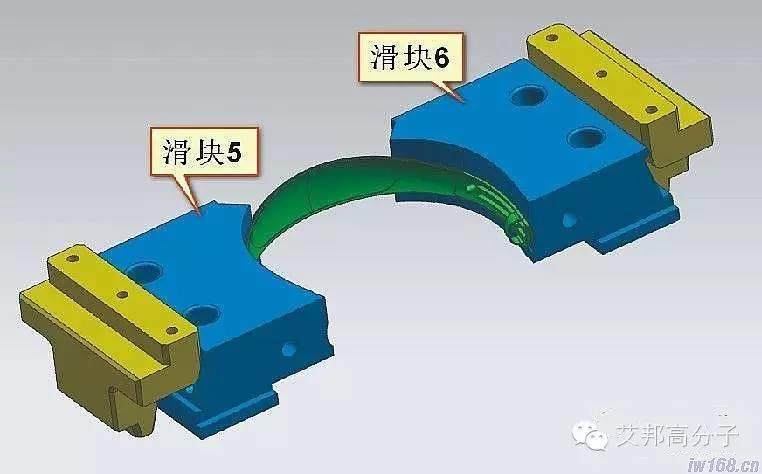

5、倒扣4與倒扣7確定用滑塊5與滑塊6出模。

推薦閱讀：

1. 我國塑料模具行業存在的問題分析

   回復“模具”，可查看更多相關資訊

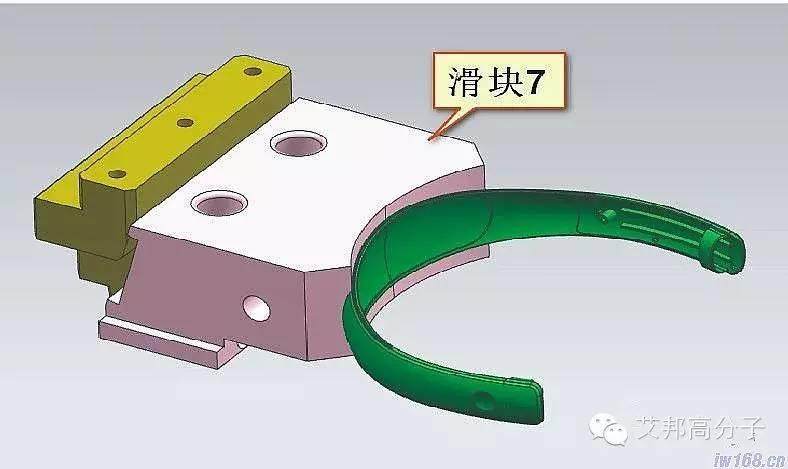

6、滑塊7處是沒有倒扣的,做成滑塊是為了滿足減少夾線的需求。

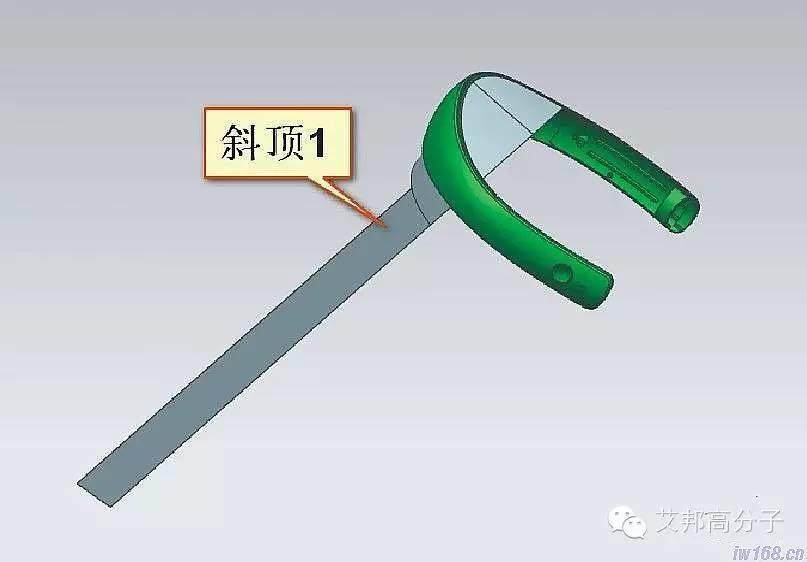

7、倒扣3處采用斜頂方式出模,由于四周都是滑塊,所以包夾力小，頂出就由這支斜頂承擔。

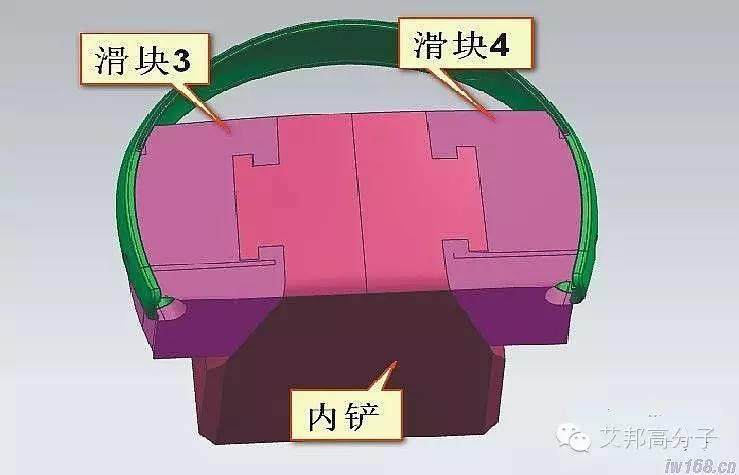

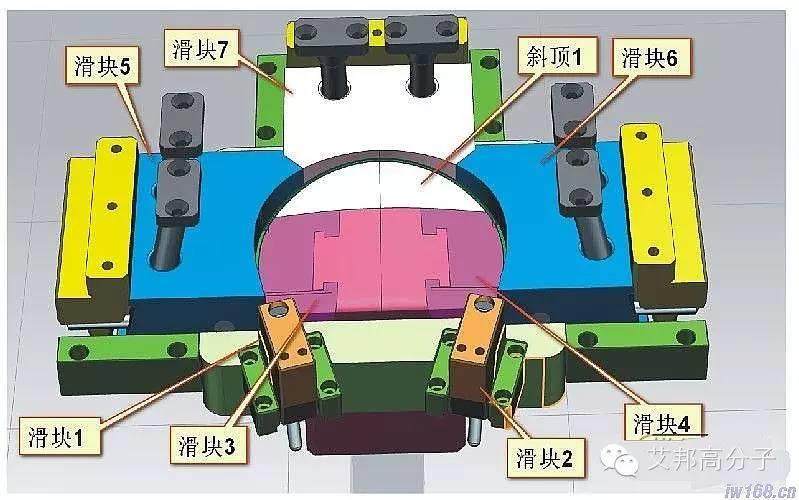

整體再來看一下這套模,得出結論如下：這是一個很簡單的產品,但結構并不簡單,總共采用了7個滑塊，一支斜頂。
