汽車內飾件塑料PC/ABS是如何通過模內轉印成為藝術品（上）

汽車內飾件局部形狀復雜，具有極深輪廓，要求最高等級的光澤度和極耐用的內、外表面。同時，成本和工藝需符合環保要求。節省成本與設計逐漸成為汽車行業成功最主要的因素。這些正是現今的汽車工業對這一創新的裝飾工藝的需要。

在塑膠裝飾上，相比傳統的裝飾方法，具有不同技術特點的熱燙印/轉印、嵌片注塑/模內注塑/模內鑲嵌/INS/IML/IMF、模內轉印/IMR方案，更能額外地節省成本，在汽車工業的裝飾處理中得到了高度應用。本篇主要介紹：激光(鐳射)色彩轉印技術 制程工藝介紹；文章來自模內裝飾資訊 chinainmould.com

一、模內轉印（In Mould Release, IMR）

★★★模內轉印是一種在成?型過程中與裝飾同步進行的工藝。通過在成型過程中對塑料部件進行裝飾，減少傳統成型后的裝飾、在線生產存貨和附加的操作步驟，從而使生產成本大幅度降低。

在該工藝中，一種改進的熱燙印箔通過傳單元導入模具中。閉模后，熱燙印箔被注射的充模材料壓入模腔中。模腔內的溫度和造型壓力將裝飾層從聚酯載體上剝離并使其與塑料部件結合，從而一旦模具冷卻，就可以從載體上取下制品。這個生產周期完成后，傳送單元再次定位熱燙印箔，開始下一個工藝周期。

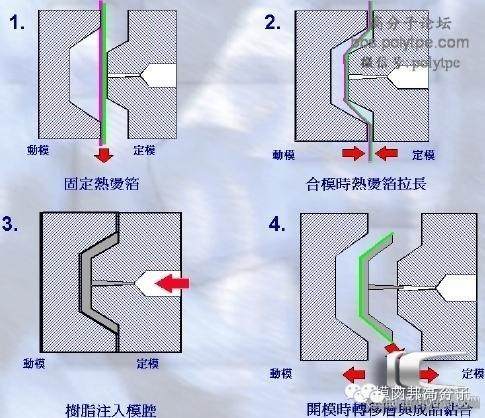

IMR成型過程如下圖

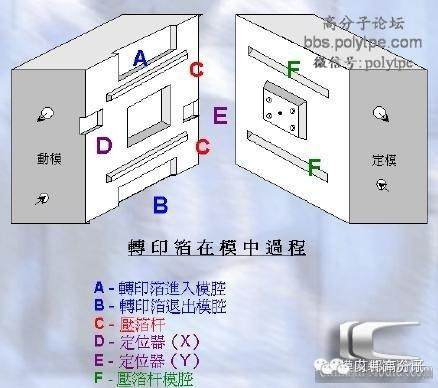

IMR模具結構介紹如下圖

豐田汽車2012款豐凱美瑞內飾，包括音頻面板，門把手、中控臺等四個部件，如下圖

中控臺的細膩發絲紋理圖案

木紋和金屬發絲細線圖案的門把手

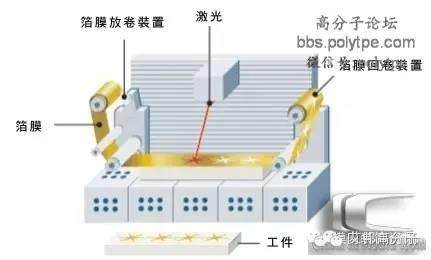

激光(鐳射)色彩轉印技術
隨著標記科技的發展，激光技術正迅速成為塑料表面顏色標識及裝飾的理想方法。

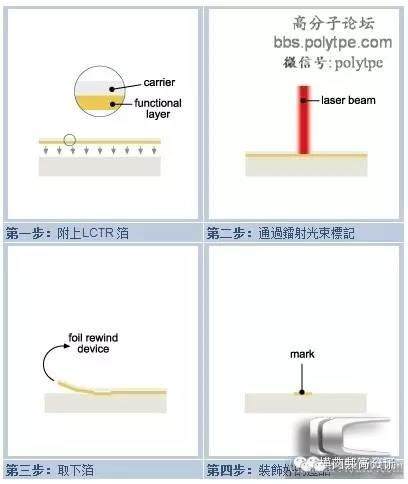

這種非接觸式的標記技術是通過非介入式激光束掃描在產品而實現的。通過不斷的研發工作開發出的新型激光標記材料 (高對比度和各種顏色顏料) 能提供高分辨率的標記。顏色標記通過激光色彩轉印箔實現，該箔由涂在箔背面的標記物料構成。在標記之前，該箔應與基材的表面相接觸。
當激光光能經過激光轉印箔時，標記材料便轉印到基材的表面上，并牢牢的覆蓋在基材的表面上。

備注：LCT;是 Merck KGaA, Darmstadt, Germany的注冊商標

下面請欣賞：汽車內飾件塑料PC/ABS是如何通過模內轉印成為藝術品（上）樣品案例介紹(內飾部分）

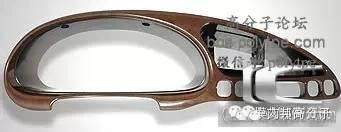

一、司機側的儀表板/裝飾板 instrument panel, trim plate, meter cluster on dirver side，如下圖深色標注區

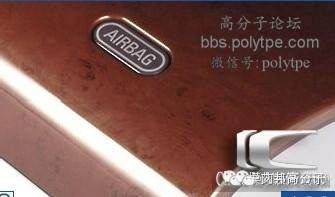

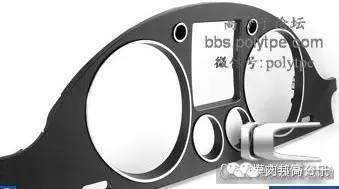

示例1
基材：PC/ABS
裝飾工藝：IMR+燙印
裝飾箔：高光金屬，鉻質感
部件和細節圖如下：

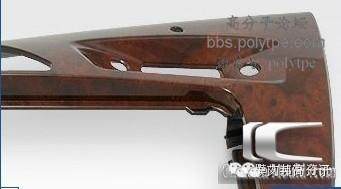

示例2：
基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：光滑木紋紋理圖案
部件和包邊細節圖如下：

以上可以看出，曲面較大，有較深拉伸的部件采用INS模內鑲嵌工藝；相應地，IMR工藝適合于較為平面的產品。

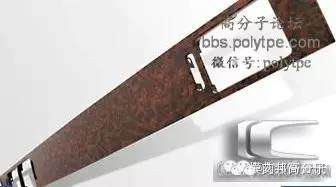

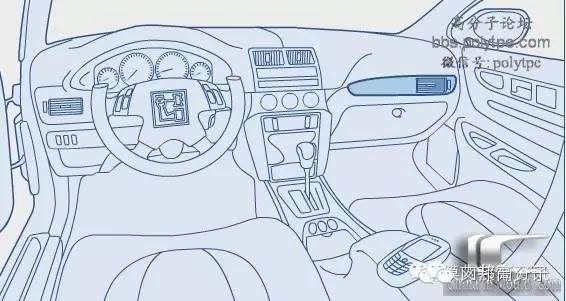

二、乘客側的儀表板/裝飾板 instrument panel, trim plate, meter cluster on passenger side，如下圖深色標注區

示例1：
基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：光滑木紋紋理圖案
如下圖

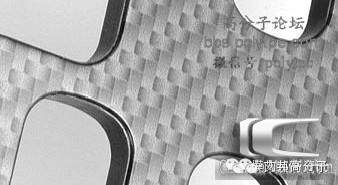

示例2：
基材：ABS/PC
裝飾工藝：Insert Molding, INS

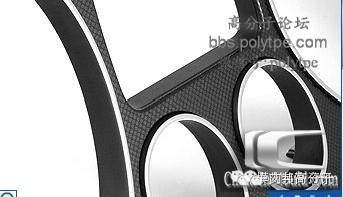

裝飾箔：科技感紋理設計
整體部件和細節如下圖：

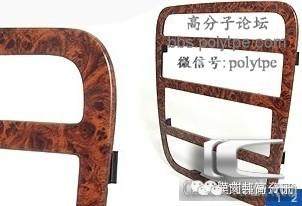

示例3：
基材：PC/ABS
裝飾工藝：Insert Molding, INS
裝飾箔：高光木紋紋理圖案
如下圖

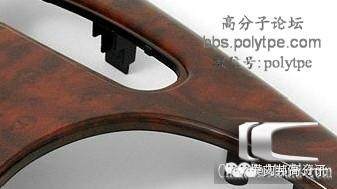

三、儀表板邊框 center bezel

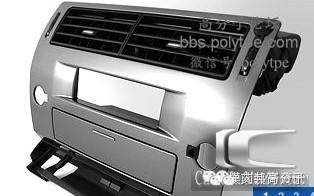

示例1：
基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：鍍鉻拉絲
如下圖

基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：亞光銀灰色拉絲
如下圖

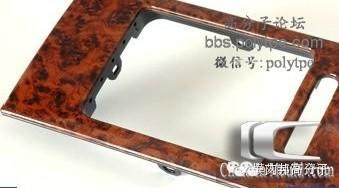

示例3：
基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：高光木紋
如下圖

示例4：
基材：PC/ABS
裝飾工藝：IMR
裝飾箔：高光木紋
如下圖：

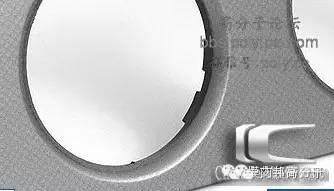

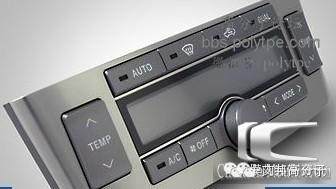

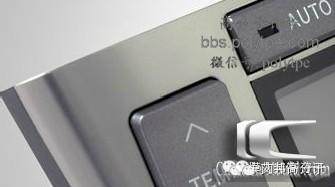

四、音響操作面板 radio face plate
示例1：
基材：PC/ABS
裝飾工藝：IMR文章
裝飾箔：高光/亞光金屬感
如下圖：

示例2：
基材：PC/ABS
裝飾工藝：IMR
裝飾箔：亞光金屬感
如下圖：

示例3：
基材：ABS/PC
裝飾工藝：燙印
裝飾箔：鍍鉻拉絲感
如下圖：

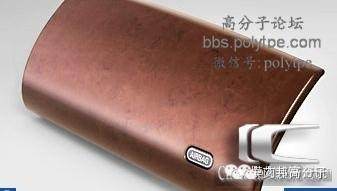

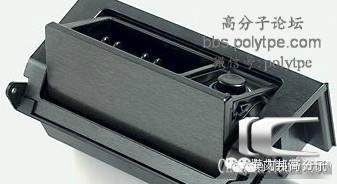

五、煙灰缸蓋 ashtray cover
示例1：
基材：ABS/PC
裝飾工藝：IMR
裝飾箔：高光科技感設計
如下圖：

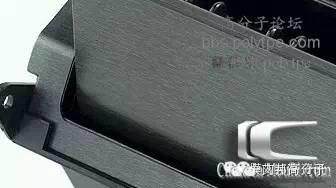

示例2：
基材：ABS/PC
裝飾工藝：IMR
裝飾箔：黑色亞光拉絲
如下圖：

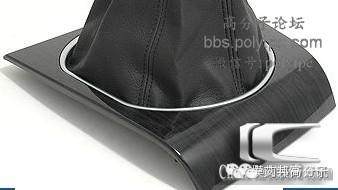

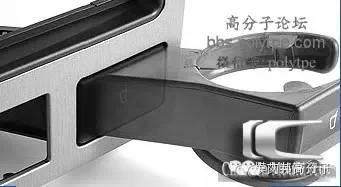

六、排檔周?chē)b飾件 gear shift surrounding

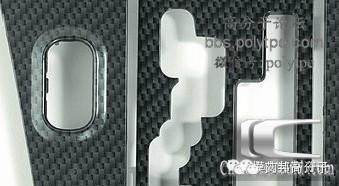

示例1：
基材：ABS/PC
裝飾工藝：IMR

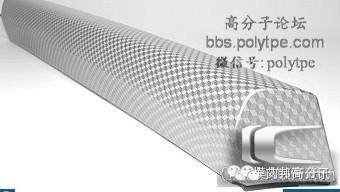

裝飾箔：科技感紋理設計
如下圖：

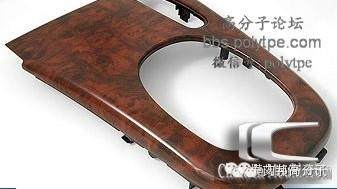

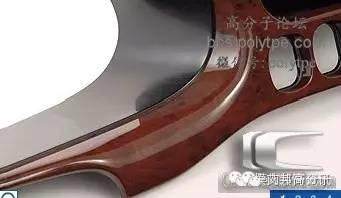

示例2：
基材：ABS/PC
裝飾工藝：IMR
裝飾箔：高光木紋
如下圖：

示例3：
基材：PC/ABS
裝飾工藝：Insert Molding, INS
裝飾箔：高光木紋
如下圖：

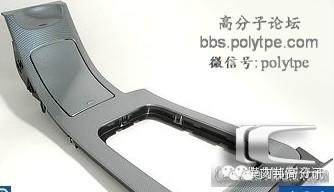

七、主中控臺 main console
示例1：
基材：ABS/PC
裝飾工藝：Insert Molding, INS
裝飾箔：高光/亞光鍍鉻
如下圖：

示例2：
基材：ABS/PC
裝飾工藝：IMR
裝飾箔：高光科技感設計
如下圖：
