比亞迪儲能系統簡介
依托先進鐵電池技術、大功率雙向換流技術和電池管理技術組建的大型儲能系統（energystoragesystem，ESS）解決方案，大規模儲能系統可滿足能源存儲、調峰、調頻等需求，有效平滑風能、太陽能等新能源發電出力波動，提高上網電能質量，保證電網安全。
因地制宜提供的集裝箱式、站房式等不同類型的儲能解決方案，可滿足客戶不同的應用需求。實地安裝實例見圖2和圖3。
1?比亞迪換流設備技術

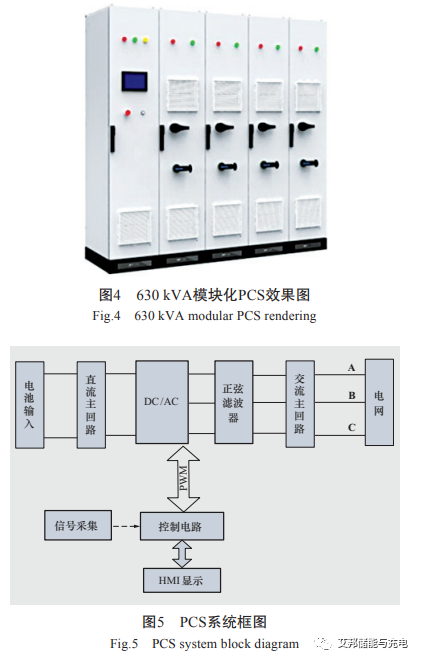

模塊化換流器（powerconversionsystem，PCS），效果圖和系統構成見圖4和圖5。
該PCS采用最先進的三電平逆變技術和模塊化結構設計，主要用于儲能系統的能量轉換及調功調頻功能，并具有轉換效率高、輸出諧波含有率低、允許工作環境溫度范圍大、設計緊湊、易于維護等優點。
人性化的觸摸屏操作界面，方便就地操作和信息查詢。可利用遠程監控系統進行檢查及修改系統設置，維修響應速度快。
PCS的具體特點如下：
1）直流主回路。直流主回路主要由直流斷路器、預充電路、泄放電路、直流EMI濾波器，主要是實現電池輸入的通斷控制、浪涌電流抑制、過流保護、電磁兼容濾波等功能。
2）DC/AC。DC/AC部分是PCS功率變換的關鍵部分，主要由直流電容、IGBT、及IGBT驅動和保護模塊組成，通過IGBT的高頻開通、關斷實現交流和直流轉換和能量的雙向流動。
3）正弦濾波器。正弦濾波器主要是將DC/AC輸出的高頻方波電壓中的高頻諧波濾除，轉換為諧波符合要求的正弦波。
4）交流主回路。交流主回路部分主要由交流斷路器、交流接觸器、交流預充電路、交流EMC濾波器組成，主要是實現與交流電網或負載的通斷控制和過流、短路保護、EMC濾波。
5）信號采集。信號采集部分主要實現了對直流側電壓、電流，交流側電壓、電流信號的高精度檢測，信號處理功能以及故障信號的檢測功能。
6）控制部分。控制部分是PCS的核心部分。采用TI高性能工業級數字信號處理器TMS320F28335作為核心處理器，該處理器支持32位浮點運算、具有150M的高速處理能力，專用高精度PWM輸出，16路12位A/D采樣。
7）HMI部分。監控顯示部分采用7英寸高分辨率LCD液晶觸摸屏作為人機接口，提供了友好的人機交互界面，完美實現PCS就地控制功能。
2?比亞迪電池管理系統
電池管理系統（BMS）包括3層結構：
①電池組管理模塊（BMU）；
②電池串管理模塊（BECU）；
③儲能電池單元管理模塊（BSMU）。
BMS能夠?qū)崿F(xiàn)電池狀態監視、運行控制、絕緣監測、均衡管理、保護報警及通信功能等，通過對電池的狀態的實時檢測，保證系統的正常穩定安全運行；

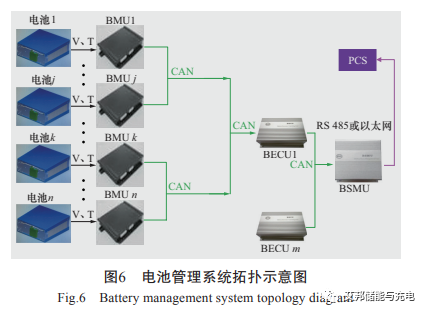

監測電池的一致性，通過均衡對電池進行維護，保證電池系統的使用效率及壽命。結構示意見圖6。
電池管理系統的主要功能包括：①充放電管理功能；②保護功能；③監測功能；④報警功能；⑤自診斷功能；⑥本地運行狀態顯示功能；⑦統計存儲功能；⑧安全管理功能；⑨故障診斷功能；⑩熱管理功能；k通信功能。
BMS停機控制策略
1）一般停機控制策略。系統運行過程中，電池狀態達到設定限值如電壓限值或SOC限值等，則儲能電池單元系統自動進入待機狀態。
2）緊急停機控制策略。若系統當前故障（如煙霧報警等）會造成火災、觸電等安全事故，此時BMS會立即將故障信息反饋到就地監測系統，控制PCS停止系統運行，若規定時間內PCS無響應，則電池管理系統自行控制系統停止儲能電池單元運行，以確保系統運行的安全性。
?BMS在線被動均衡
單體電池在批量生產過程中，由于原料及生產工藝的自然波動，單體電池的容量、內阻、電壓及自放電率均會有一定的偏差，同時在使用過程中隨著充放電循環次數增加及存儲時間、溫度等影響，單體電池容量衰減也會出現不一致，導致在同一電池串內的單體電池出現不一致，降低了整個儲能電池單元的容量利用率。
因此，需對電池進行均衡，提高電池的一致性。電池均衡裝置由BMU執行放電均衡，放電均衡電路是將放電電阻通過電池選通開關與電池單體并聯，通過對電池單體進行放電實現電池放電均衡。
3.比亞迪磷酸鐵鋰電池
比亞迪儲能系統采用的磷酸鐵鋰電池，可滿足兆瓦級功率輸出需求，該電池已經成功應用于比亞迪純電動汽車e6、K9等。
電池安全性
磷酸鐵鋰電池采用特殊防爆閥與蓋板激光焊接技術，防爆閥啟動壓力穩定。根據各種安全測試電池內壓測試數據，設定合理的啟動壓力，保證了單體電池在各種極限情況下（如針刺、撞擊、短路、過充/放、火燒、加壓等）不爆炸，具體見圖7。
電池串安全
磷酸鐵鋰電池串主回路設計采用了多重保護方法，具體如下所述：
1）負荷隔離開關。主要用于實現電池串的隔離。
2）主接觸器。在BMS的控制下，實現電池串的自動并網、離網、故障隔離及故障后恢復并網功能；電池系統處于運行過程中，當BMS檢測到故障信號時，機組發出告警信息，同時控制接觸器的關斷，系統停止運行。
3）直流熔斷體。采用直流超快速熔熔斷體，當電池組一次回路發生意外事故或者短路時，主回路電流值瞬時增大，大電流能快速地熔斷熔斷器，從而切斷一次回路，有效的保護電池組，進一步防止故障擴大造成次生故障。
儲能系統的應用領域
基于比亞迪先進的磷酸鐵鋰電池技術、電池管理技術、能量轉換技術和控制管理技術，可以提供滿足各種需求的大型電力能源存儲解決方案。

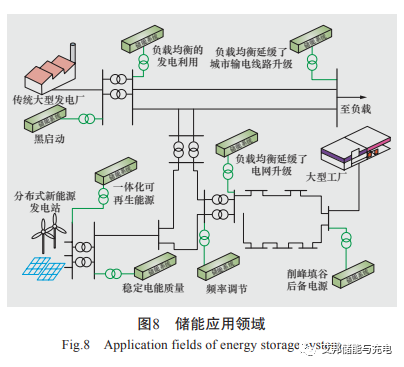

儲能的主要應用見圖8，包括：①發電側，如平滑新能源輸出；②輸配電網側，如電網調頻、調峰；③配電側/用戶側，如削峰填谷、獨立供電。
平滑新能源輸出（發電側）?
面對能源供應的需求量日益增加和環境污染，新能源如太陽能作為一種清潔能源日漸受到世界各國的重視。

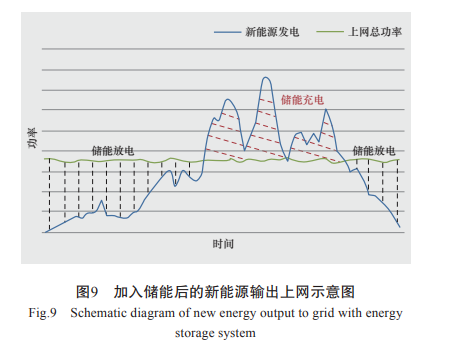

由于太陽能具有間歇性和隨機性特點，其發電上網功率實時變化，對電網穩定性產生一定影響，通過控制儲能的充放電穩定太陽能輸出，減少棄光，維持上網功率在一個穩定范圍內，保證供電質量。見圖9。
?電網調頻（輸配電網側）?
調頻可以分為一次調頻和二次調頻。電池儲能系統 屬于二次調頻，和傳統能源調頻相比，具有無可比擬的 響應速度和控制精準度，其調頻效果遠遠超過傳統旋轉 發電設備。

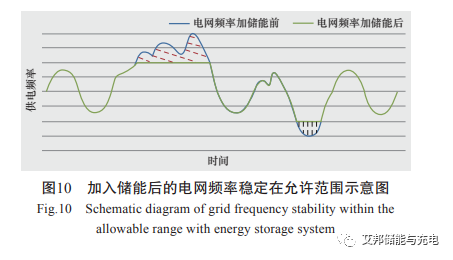

電池儲能可以成為優質調度資源，通過接受電網調度指令完成調頻任務。通過調頻將電網頻率波動控制在允許的范圍內，見圖10。
?削峰填谷（用戶側）
隨著經濟發展，電力系統中發電與用電的供需平衡 重要性日趨突出，電力部門積極尋找各種方法保證電力 系統的安全可靠性。其中峰谷分時電價是一種較為普遍 方式，基于峰谷電價，通過儲能實現能量搬移，同時獲 得節能收益。

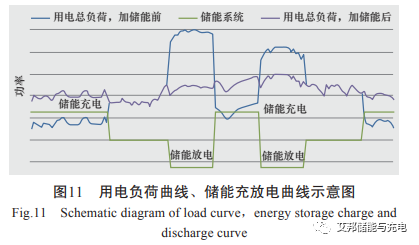

節能效益＝峰期放電電量×峰期電價單價－谷期充 電電量×谷期電價單價－平期充電電量×平期電價單價 ＋其他收益（如補貼）。加入儲能的負荷、儲能充放電 曲線見圖11
