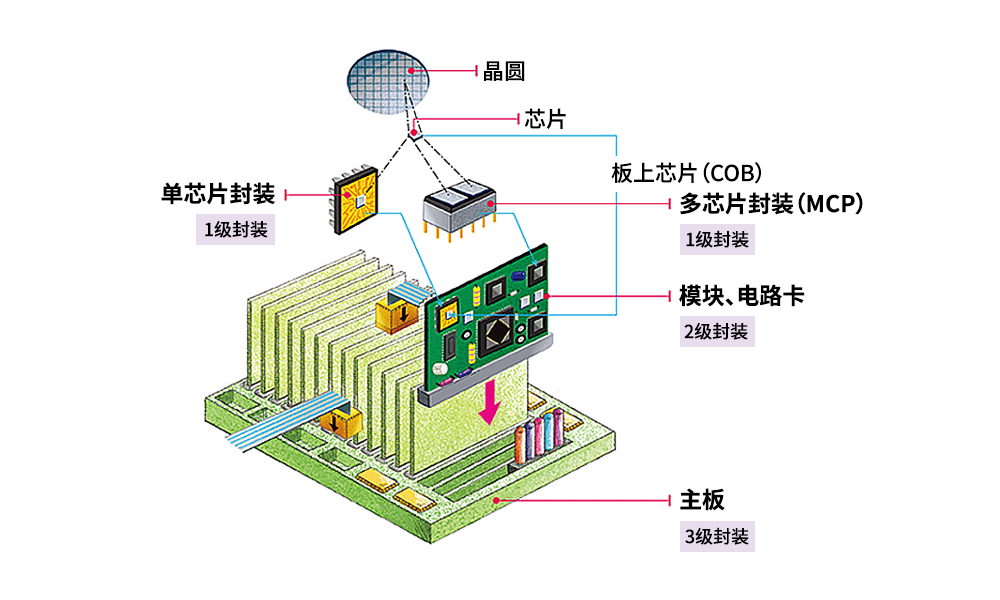

1有源元件：一種需要外部電源才能實現其特定功能的器件，就像半導體存儲器或邏輯半導體。

2無源元件：一種不具備放大或轉換電能等主動功能的器件。

3電容器（Capacitor）：一種儲存電荷并提供電容量的元件。

4錫（Solder）：一種低熔點金屬，支持電氣和機械鍵合。

5引線（Lead）：從電路或元件終端向外引出的導線，用于連接至電路板。

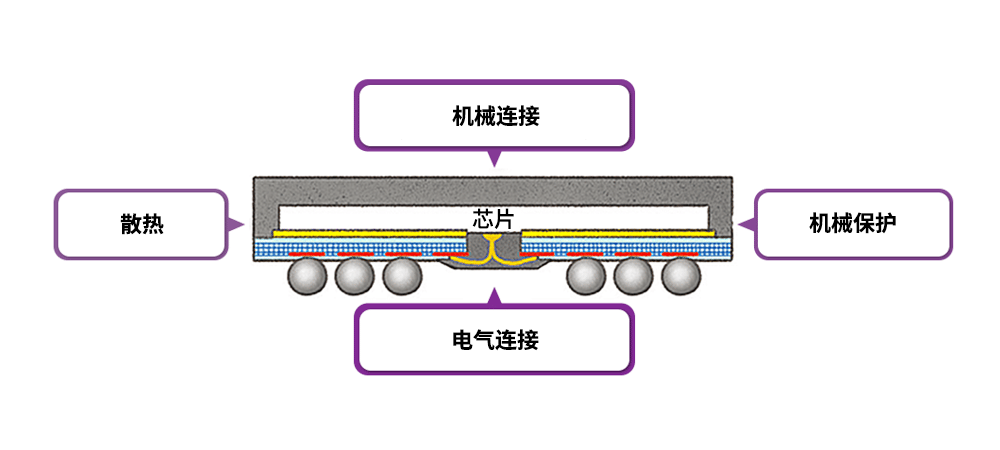

同時，封裝需將半導體芯片和器件產生的熱量迅速散發出去。在半導體產品工作過程中，電流通過電阻時會產生熱量。如圖3所示，半導體封裝將芯片完全地包裹了起來。如果半導體封裝無法有效散熱，則芯片可能會過熱，導致內部晶體管升溫過快而無法工作。因此，對于半導體封裝技術而言，有效散熱至關重要。隨著半導體產品的速度日益加快，功能日益增多，封裝的冷卻功能也變得越來越重要。

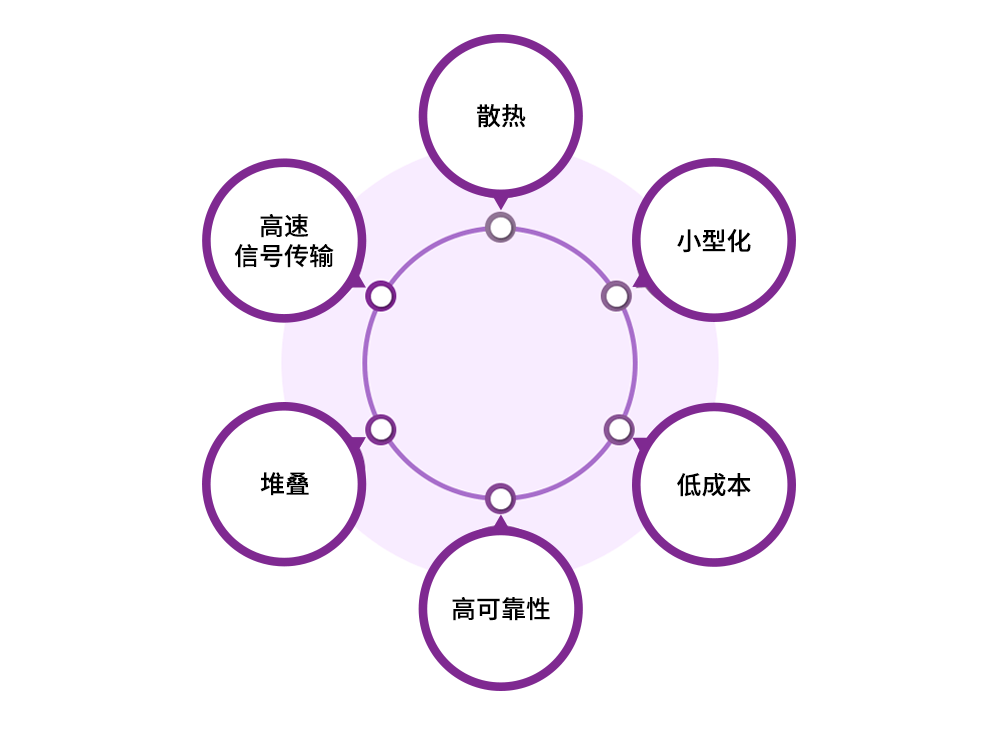

首先，由于散熱已經成為封裝工藝的一個重要因素，因此人們開發出了熱傳導⁶性能較好的材料和可有效散熱的封裝結構。

6熱傳導：指在不涉及物質轉移的情況下，熱量從溫度較高的部位傳遞到相鄰溫度較低部位的過程。

可支持高速電信號傳輸的封裝技術也成為了一種重要發展趨勢，因?yàn)榉庋b會限制半導體產品的速度。例如，將一個速度達每秒20千兆 (Gbps) 的半導體芯片或器件連接至僅支持每秒2千兆(Gbps) 的半導體封裝裝置時，系統感知到的半導體速度將為每秒2千兆 (Gbps)。由于連接至系統的電氣通路是在封裝中創建，因此無論芯片的速度有多快，半導體產品的速度都會極大地受到封裝的影響。這意味著，在提高芯片速度的同時，還需要提升半導體封裝技術，從而提高傳輸速度。這尤其適用于人工智能技術和5G無線通信技術。鑒于此，倒片封裝⁷和硅通孔（TSV）⁸等封裝技術應運而生，為高速電信號傳輸提供支持。

7倒片封裝（Flip Chip）：一種通過將凸點朝下安裝于基板上，將芯片與基板連接的互連技術。

8硅通孔（TSV）：一種可完全穿過硅裸片或晶圓實現硅片堆疊的垂直互連通道。

9系統級封裝（SiP）：一種將多個器件整合在單個封裝體內構成一個系統的封裝技術。

封裝技術還呈現半導體器件小型化的發展趨勢，即縮小產品尺寸。隨著半導體產品逐漸被用于移動甚至可穿戴產品，小型化成為客戶的一項重要需求。為了滿足這一需求，許多旨在減小封裝尺寸的技術隨之而誕生。

此外，半導體產品正越來越多地應用于各種環境中。除了健身房、辦公室或住宅等日常環境，熱帶雨林、極地地區、深海甚至太空等環境中也能見到半導體的身影。由于封裝的基本作用是保護半導體芯片和器件，因此需要開發高度可靠的封裝技術，確保半導體產品在此類極端環境下也能正常工作。

最后，由于半導體封裝是最終產品，封裝技術不僅要實現預期功能，還要具有較低的制造成本。

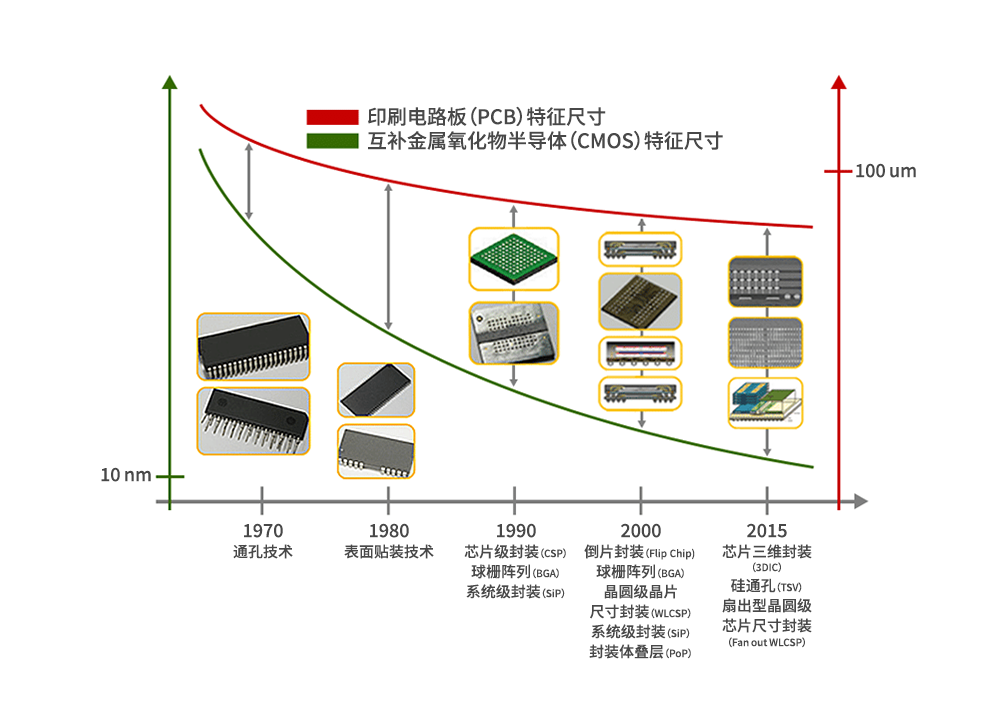

除了上述旨在推進封裝技術特定作用的發展趨勢，促使封裝技術發生演變的另一個驅動力是整個半導體行業的發展。在圖5中，紅色線條表示自20世紀70年代以來裝配過程中安裝的印刷電路板（PCB）¹⁰的特征尺寸變化情況，綠色線條則表示晶圓上CMOS晶體管的特征尺寸變化情況。縮小特征尺寸有助在印刷電路板和晶圓上繪制更小的圖案。

10印刷電路板（PCB）：由電路組成的半導體板，且元件焊接在電路板表面。這些電路板通常用于電子設備中。

由于主板以面板的形式制造，且受到成本節約策略等因素的影響，印刷電路板的特征尺寸變化不大。然而，隨著光刻技術的進步，CMOS晶體管的特征尺寸大幅縮小，這使得CMOS晶體管的尺寸與印刷電路板的尺寸差距逐漸拉大。但問題在于，半導體封裝技術需要對從晶圓上切割下來的芯片進行個性化定制，并將其安裝到印刷電路板上，因此就需要彌補印刷電路板和晶圓之間的尺寸差距。過去，兩者在特征尺寸上的差異并不明顯，因而可以使用雙列直插式封裝（DIP）¹¹或鋸齒型單列式封裝（ZIP）¹²等通孔技術，將半導體封裝引線插入印刷電路板插座內。然而，隨著兩者特征尺寸差異不斷擴大，就需要使用薄型小尺寸封裝（TSOP）等表面貼裝技術（SMT）¹³將引線固定在主板表面。隨后，球柵陣列（BGA）、倒片封裝、扇出型晶圓級芯片尺寸封裝（WLCSP）¹⁴及硅通孔（TSV）等封裝技術相繼問世，以彌補晶圓和主板之間不斷擴大的尺寸差異。

11雙列直插式封裝（DIP）：一種電氣連接引腳排列成兩行的封裝技術。

12鋸齒型單列式封裝（ZIP）：一種引腳排列成鋸齒型的封裝技術，是雙列直插式封裝的替代技術，可用于增加安裝密度。

13表面貼裝技術（SMT）：一種通過焊接將芯片安裝到系統板表面的封裝方法。

14晶圓級晶片尺寸封裝（WLCSP）：一種在晶圓級封裝集成電路的技術，是倒片封裝技術的一個變體。扇出型晶圓級芯片尺寸封裝（WLCSP）的特點在于連接超出（“扇出”）芯片表面。

一般來說，新芯片的開發和新封裝技術的應用不會同時進行。原因在于，如果芯片和封裝均未經過測試，那么一旦在封裝完成后出現問題，就很難確定問題的原因。鑒于此，業界會使用已知缺陷較少的現有量產芯片來測試新的封裝技術，以單獨驗證封裝技術。在封裝技術得到驗證后，才會將其應用于新芯片的開發，進而再生產半導體產品。

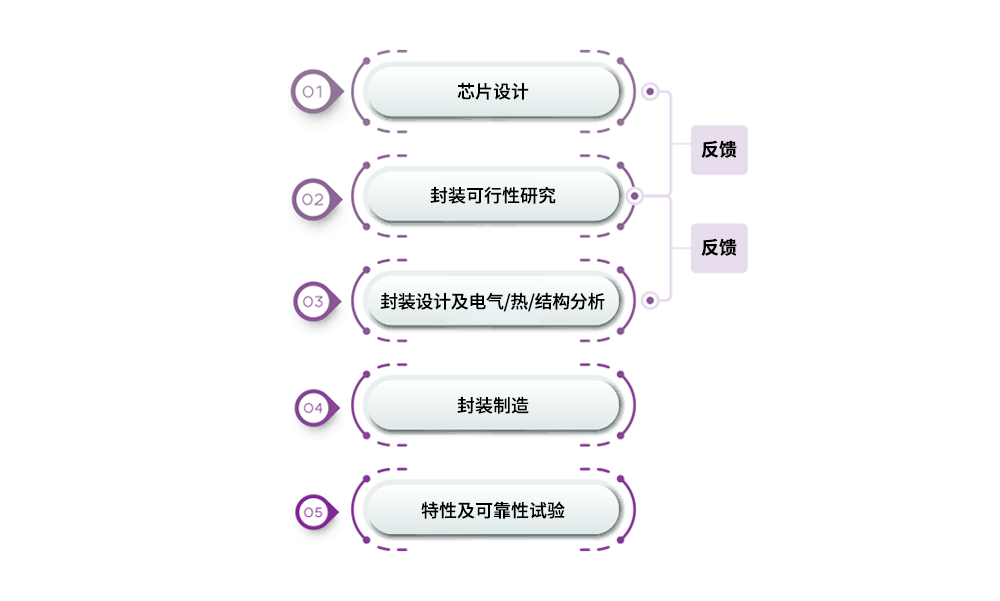

圖6展示了針對新芯片的封裝技術開發流程。通常，在制造半導體產品時，芯片設計和封裝設計開發會同時進行，以便對它們的特性進行整體優化。鑒于此，封裝部門會在芯片設計之前首先考慮芯片是否可封裝。在可行性研究期間，首先對封裝設計進行粗略測試，以對電氣評估、熱評估和結構評估進行分析，從而避免在實際量產階段出現問題。在這種情況下，半導體封裝設計是指基板或引線框架的布線設計，因?yàn)檫@是將芯片安裝到主板的媒介。

封裝部門會根據封裝的臨時設計和分析結果，向芯片設計人員提供有關封裝可行性的反饋。只有完成了封裝可行性研究，芯片設計才算完成。接下來是晶圓制造。在晶圓制造過程中，封裝部門會同步設計封裝生產所需的基板或引線框架，并由后段制造公司繼續完成生產。與此同時，封裝工藝會提前準備到位，在完成晶圓測試并將其交付到封裝部門時，立即開始封裝生產。
