2016年1月1日GB/T 18487.1-2015 《電動汽車傳導充電系統 第一部分 通用

要求》開始生效。

2016年4月22日，《電動汽車充電設備非金屬材料外殼技術規范》開始發布。

方案一：JH830 UV   阻燃耐候改性PC，專門為戶外應用開發，可以滿足戶外使用苛刻要求。

 阻燃性能：

（1）阻燃等級 V-0（UL94）

（2）灼熱絲GWFI達到850℃（IEC 60695-2-12）

 耐熱性能：

（1）HDT達到120℃以上（ASTM D648，1.82MPa）

（2）球壓溫度達到125℃（IEC 60695-10-2）

 電性能：

 CTI達到175V以上（ IEC 60112）

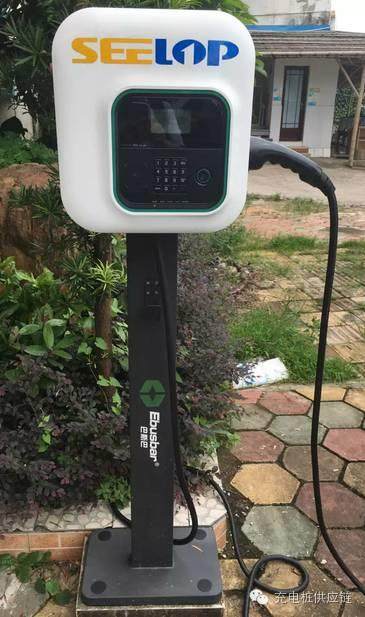

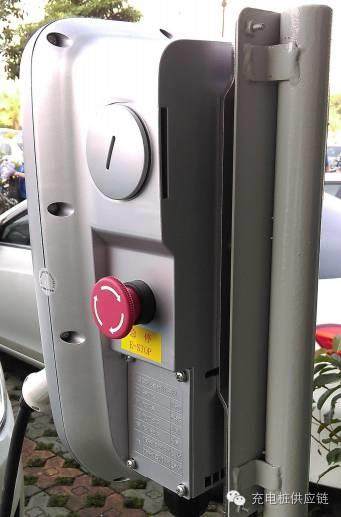

圖  戶外充電樁

耐候性能

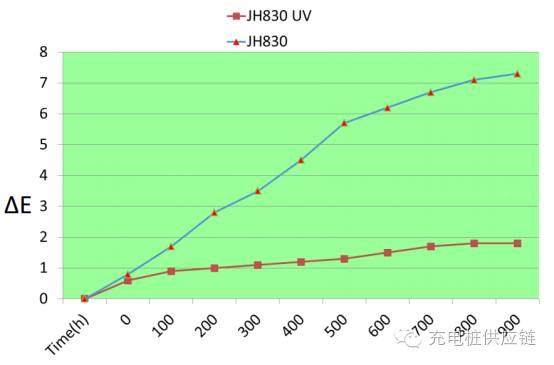

 圖  JH830 UV材料經過長期紫外光照射，顏色（?E）變化較小

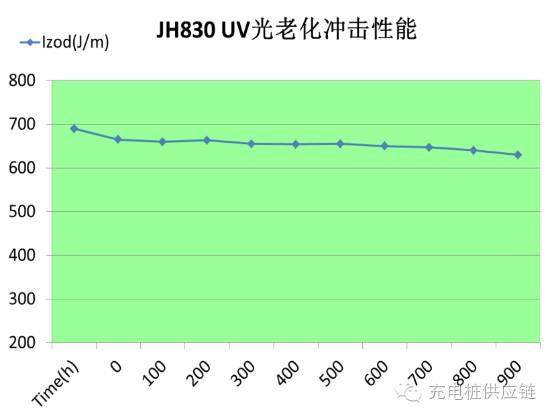

圖  JH830 UV材料經過紫外光長期輻射后仍保持極好的沖擊強度

備注：UV老化按照ISO 4892標準執行；Izod沖擊按照ASTM D256標準執行；

配色需求： 可以配成各種鮮艷的顏色

環境友好： 無鹵阻燃材料，滿足RoHS及Reach

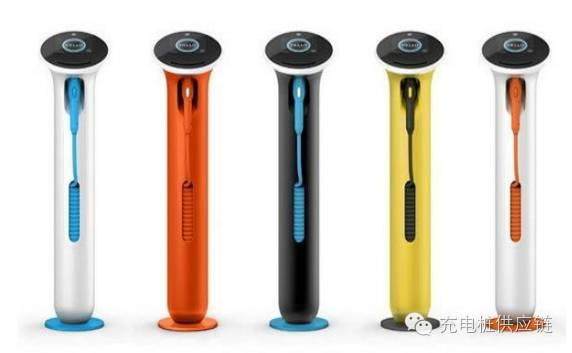

圖  五顏六色的充電樁

方案二：FW-620T，耐候阻燃ABS

材料特點：

1、高低溫性能出色（-40℃~60℃）

2、尺寸穩定性好

3、耐受常見化學溶劑

4、性價比高

5、容易噴漆

6、注塑/擠出加工窗口寬

主要應用 ：

鉛酸蓄電池殼體

家電外殼（除濕機、空調、空氣凈化器）

通信設備（路由器、戶外天線外罩）

電動工具（適配器、電池包）

方案三：PP-R0508 HI ，耐候阻燃PP

 材料特點：

1. 優異的耐溶劑性能；

2. 低翹曲、低收縮性；

3. 優異耐熱性能；

4. 優異的噴涂性能；

5. 符合RoHS，阻燃V-0、5VB、5VA.

6. RTI=120℃

主要應用

蓄電池殼體

電控盒

家電外殼

家電內部絕緣部件

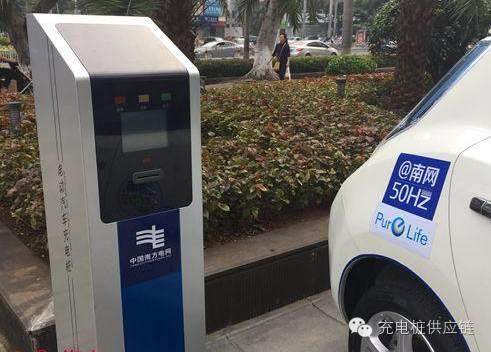

圖  充電樁

充電樁連接裝置主要特征

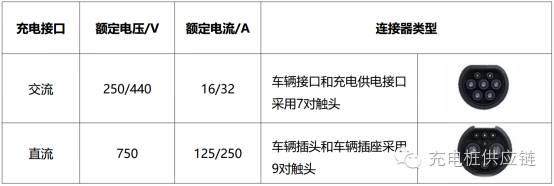

表  充電樁連接裝置主要特征

注：以上源自 GB/T 20234—2011 電動汽車傳導充電用連接裝置國家標準。

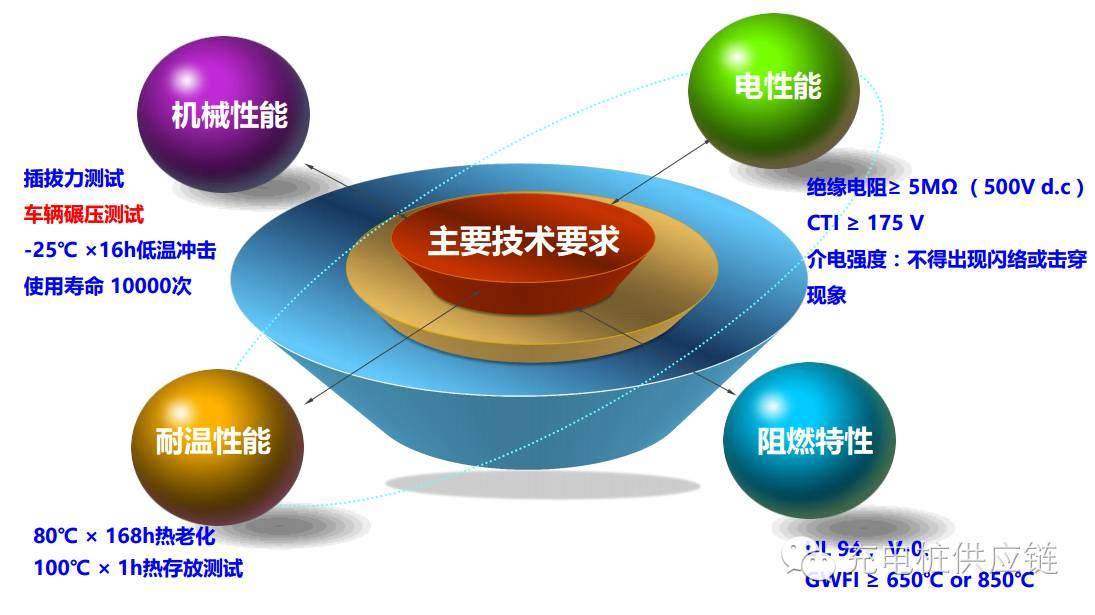

 充電樁連接裝置主要技術要求

插頭插座

方案：PA66-GF25 FR、PA66-GF30 FR

材料特點

 1、優異的力學性能

 2、優異的電絕緣性能

 3、優異的熱性能

 4、優異的阻燃性能

 5、高CTI值

典型牌號

 PA66-RG251、PA66-RG301

 PA66-NPG25、PA66-NPG30

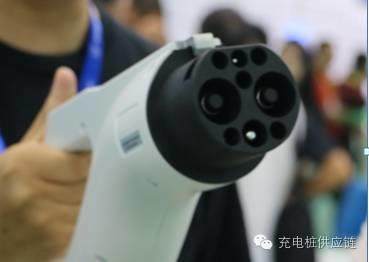

圖  充電槍插頭

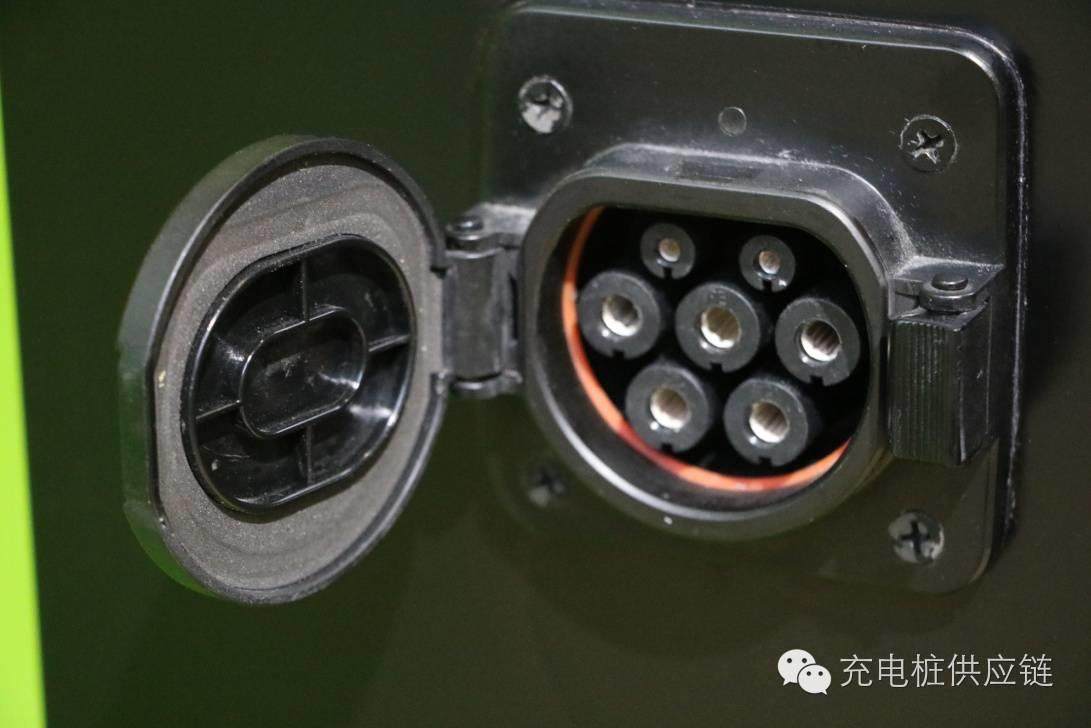

圖 插座

充電槍外殼：

方案： PC FR 耐候阻燃PC

材料特點

 1、無鹵阻燃

 2、表面光澤度高

 3、優異的電絕緣性能

 4、優異的機械性能

典型牌號

JH830 UV

圖  充電槍外殼

電路控制體系、斷路器

方案：PA66-GF30 FR、PA6-GF25 FR（Free of halogen）

材料特點

 1、無鹵無紅磷，綠色環保，密度輕，容易配色

 2、電氣性能優良，CTI>600V

 3、耐熱黃變性能好

 4、激光打標效果好

 5、力學性能優良，特別是電氣壽命和機械壽命，>2萬次

 6、材料獲得UL認證，RTI@elec>140℃

 7、GWFI 960度

典型牌號

 PA66-RG301、PA6-RNG25

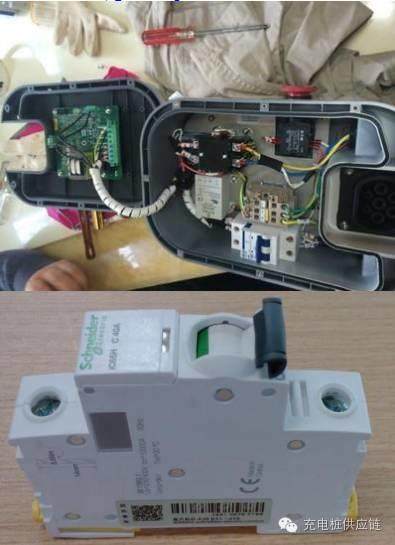

圖  電路控制體系、斷路器

散熱風扇

 方案：PBT-GF30 、PBT-GF30 FR、PPE-GF FR

 材料特點

 1、力學性能優異

 2、尺寸穩定性好

 3、耐化學品

 4、加工性能優異

 5、阻燃

典型牌號

 PBT-G30、PBT-RG301、PPE-GF903風扇特性及使用環境

? 強度

? 偏振

? 動平衡

? 耐油

? 高低溫形變

? 阻燃

圖 風扇

素材來源：金發科技
