專業做尼龍再生料的人都在關注的微信公眾號——艾邦高分子，戳藍色字體關注吧！
艾邦高分子開通評論功能啦！對文章有疑問或建議都可以在頁面底部發表您的意見哦，快來參與評論吧O(∩_∩)O
廣州橡塑展照片，中間為三豐化工陳總
導語：小編為了拓展自身的專業知識，積極的參觀了2015廣州國際橡塑展，通過采訪等形式收集行業干貨。有幸能夠采訪到東莞市三豐化工有限公司陳總，他及他的技術團隊與小編分享了許多薄膜開口爽滑母粒如何選擇的干貨，讓我收獲頗深，尤其是其中對母粒介紹的一句話“小身板，大能量”，即三豐母粒添加量雖小，但作用很大。雖是行外人，但是聽了這些干貨后，感覺可以很快成為行內人了。接下來小編將所獲，分享與大家！
開口爽滑母粒業界現狀

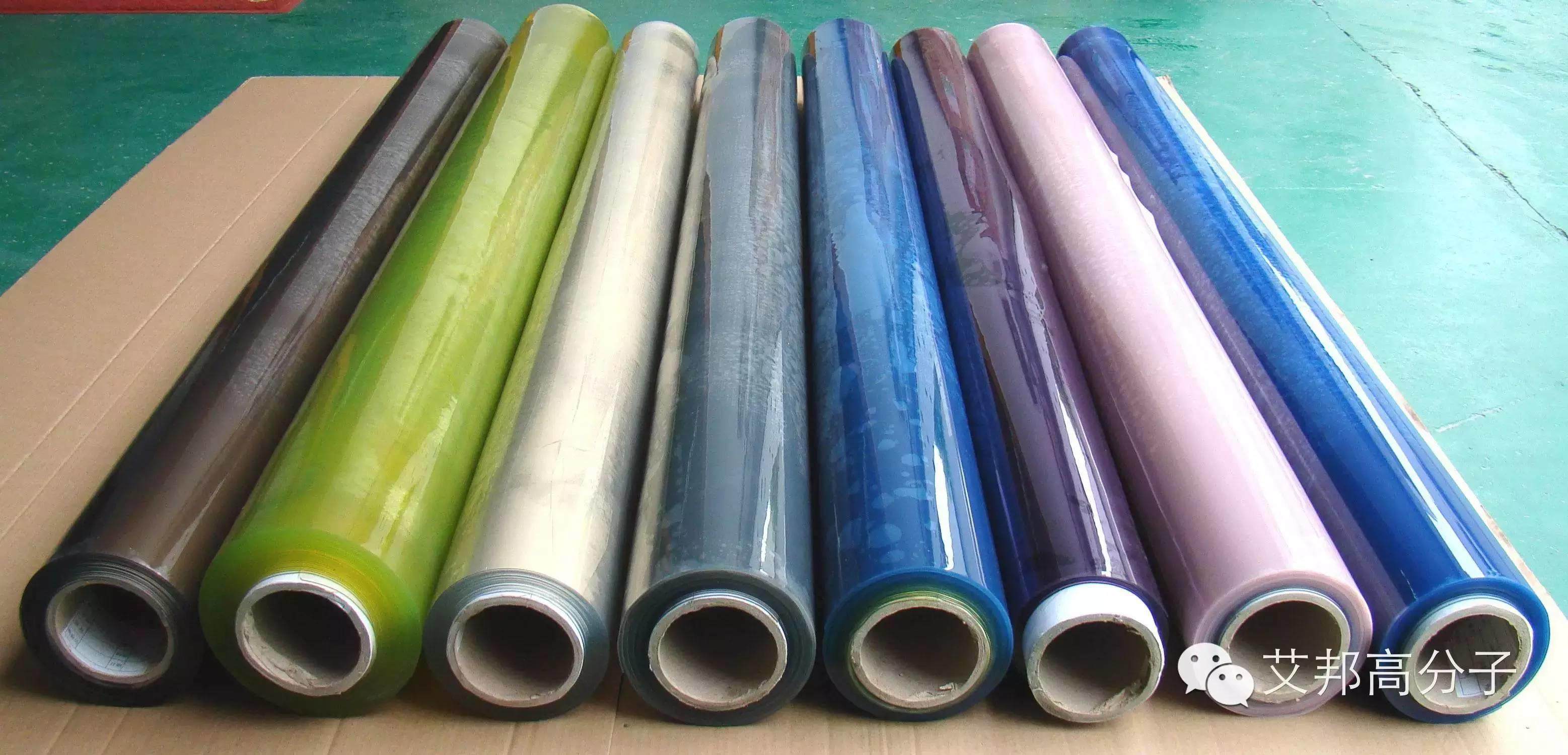

圖1：塑料膜
薄膜生產商普遍問題：塑料薄膜之間的粘連；遷移性的爽滑母粒影響薄膜的熱封印刷性能。
原因：主要是薄膜閉合后膜間形成真空密合狀態，不易分開。
解決方法：添加開口爽滑母粒；對于有熱封和印刷要求的薄膜，可以選擇非遷移的低摩擦系數的抗粘母粒。
開口爽滑母粒作用-小身板，大能量！
1、薄膜的放卷和收卷都變得容易
2、薄膜的使用過程當中容易開口
開口爽滑母粒：
開口母粒由載體樹脂、抗粘劑或爽滑劑和各種助劑組成，其抗粘劑、爽滑劑主要有：
油酸酰胺：特點是小分子結構，析出快，潤滑性較好，價格便宜，有些國產的只有10幾元/kg，但是油酸酰胺非常易黃變，不耐高溫，也容易析出薄膜表面，時效短，嚴重影響產品品質，同時析出過多會影響印刷和熱封性，這是很多低品質爽滑母粒的原料選擇；
芥酸酰胺：較油酸酰胺碳的個數要多，分子量大，相對穩定，潤滑效果好，不易黃變，耐高溫，時效長，長期會發生部分黃變，但是價格貴；
微米SiO2：SiO2的選擇非常重要，必須選擇添加量少抗粘效果好，并且粒徑適合，折射系數和薄膜樹脂的接近，在以上的基礎上，還要考慮到SiO2必須容易分散，分散不開的SiO2會團聚影響薄膜的表觀和光學性能以及印刷性能。
當熟悉組成開口爽滑母粒的爽滑劑種類及開口爽滑母粒作用后，對于薄膜生產商最重要的問題就是：
如何選擇合適的開口爽滑母粒？
本文將從以下3個方面進行闡述：
1、滿足薄膜性能需求的開口爽滑母粒的選擇
2、常見包裝膜產品的開口爽滑母粒的選擇
3、薄膜廠商應用開口爽滑母粒的常見問題及解決方案
通過三個方面來闡述開口爽滑母粒（小身板，大能量！）的選擇，讓正在閱讀此文的您有個深入的了解。
一、選擇開口爽滑母粒的總原則

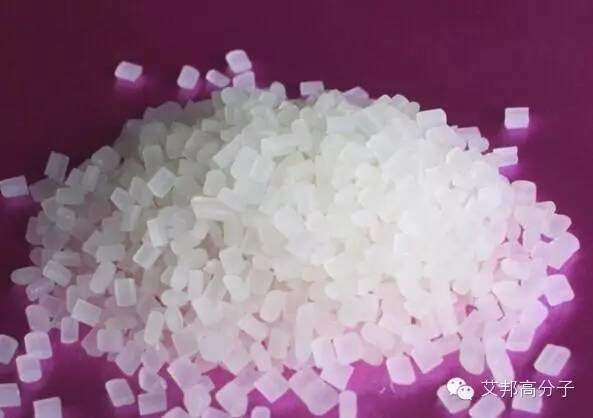

圖2：開口爽滑母粒
開口爽滑母粒的選用除了考慮到其優異的開口抗粘效果外，主要還有以下幾點：
1、光學性能：為獲得最好的透明度和最低的霧度，開口爽滑劑須選用折射率和樹脂相近的（1.49），粒徑分布窄，粒徑適合的，添加量少就能達到所需的開口效果。
2、分散性：抗粘連劑的粒徑很關鍵，粒徑越小越不好分散，粒徑大又會影響薄膜的表觀性和光學性能，抗粘連劑的粒徑一般選用2-10的微米，就需要母粒生產商有高分散的雙螺桿機組及豐富的母粒分散生產經驗。
3、熱封和印刷性能：薄膜在熱封和印刷之前一般都要進行電暈或者火焰處理來增加薄膜的表面張力和表面能，但不適量的爽滑劑會遷移到薄膜表面影響膜的熱封和印刷性能，造成薄膜之間剝離強度低和油墨粘附力不強，對這方面要求嚴格的薄膜廠商可以選用摩擦系數低，非遷移的開口爽滑母粒。
4、金屬化膜防劃傷性能：為防止無機抗粘劑刺穿薄膜從而削弱水汽，氧氣阻隔性能，抗粘劑形狀可選用圓形和柔軟的粒子，可以保證薄膜具有更好的阻隔性能。
5、對機器防磨損性能：有些無機抗粘類硬度大，對機器磨損非常大，這也是薄膜生產商要重視的地方。
6、過濾網堵塞問題：如果薄膜廠家遇到過濾網壓差上升很高或者壓差突然升高的情況，可能就要考慮更換開口爽滑母粒
7、價格：成本也是在滿足了以上基本性能后，需要考慮的重點因素。
二、常見薄膜開口爽滑母粒的選擇
（一）．鍍鋁膜

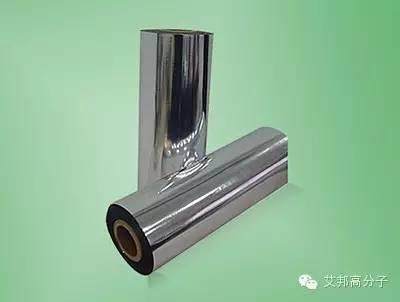

圖3：鍍鋁膜
“無窮”牌雞爪以及很多食品包裝都是鍍鋁膜，它具有優異的氧氣阻隔性和防止氧化，和香氣散失的性能，還具有防紫外光，防止維生素流失的性能，在非常高的真空條件下，鋁在溫度達到1500度時會汽化，然后在已處理的薄膜表面鍍上一層極薄的鋁膜，為保證金屬和薄膜的粘合性，薄膜必須具有高度的潤濕張力，鍍鋁膜開口爽滑母粒的選擇要求：
1、母粒載體盡量選用潤濕張力高的
2、遷移性的開口爽滑母粒必須禁用
3、薄膜的抗粘和爽滑效果必須通過添加抗粘母粒來達到
4、抗粘劑的顆粒大小視薄膜表層的厚度而定
5、抗粘劑的形狀必須是圓形且柔軟的，這樣才不會刺穿鍍鋁層
（二）．香煙包裝膜
圖4：香煙包裝膜
煙膜材料為BOPP雙向拉伸聚丙烯，是由多種聚丙烯功能性材料進行共擠、雙向拉伸成型。摩擦系數是量度BOPP煙膜滑動特性的指標，膜兩面的摩擦系數須不同，須形成薄膜內面和外面的差別式滑動特性，貼近煙包盒紙一面及內面的摩擦系數應控制較高，薄膜外面須控制很低。開口爽滑母粒的選擇要求：
1、開口爽滑母粒一定要在高溫下繼續保持低摩擦系數
2、開口爽滑母粒具有非遷移性
3、開口爽滑具有非選移低摩擦系數的特點
4、不影響煙膜光澤度和透明度
5、不影響煙膜的挺度和收縮率
（三）．POF熱收縮膜
圖5：POF套袋膜
POF全稱多層共擠聚烯烴熱收縮膜，它是將線性低密度聚乙烯作為中間層（LLDPE），共聚丙烯（PP）作為內、外層，通過三臺擠出機塑化擠出，再經模頭成型、膜泡吹脹等特殊工藝加工而成的,它是一種現時世界上使用最廣泛，發展迅速的新型環保收縮膜。
POF上的開口爽滑母粒的選擇要求：
1、具有優良長效的開口爽滑效果
2、良好的光澤度
3、優秀的透明度，極低的霧度
4、有助于薄膜的耐刺穿和耐揉搓性
5、不能出現薄膜收卷時跑偏
6、有助于薄膜的收縮
7、不影響薄膜的印刷
8、符合FDA食品認證
9、價格
（四）.水果套袋膜
圖6：水果套袋膜
水果套袋是近年來果農越來越流行的做法，它分為PE膜袋，紙袋，膜+紙袋，給蘋果，葡萄，雪梨等套上袋膜。PE水果膜袋的特點是非常薄，厚度約僅0.05絲，大大降低成本，但薄膜越薄，越容易粘在一起，不易開口，所以水果袋膜開口爽滑母粒的選擇要求：
1、開口爽滑母粒爽滑劑含量要高，所有母粒的添加都遵循膜越薄，添加量越多的原則
2、開口爽滑母粒不能含有無機填料，如有添加，在日照雨淋自然環境下，薄膜容易爛
3、薄膜越薄，靜電產生容易吸附空氣中的灰塵，選用爽滑的同時兼顧抗靜電的效果
4、符合FDA食品認證
（五）.一般包裝膜
圖7：雕牌包裝袋
平常所見到的洗衣粉袋，牛奶膜，快遞袋，食品包裝袋等等，這些常見的包裝膜都經過單層，三層或者五層共擠，再經過吹塑，流涎，拉伸等工藝成型，然后通過分切，電暈，熱封，印刷，成為我們現實生活常見的包裝袋。這些膜在獲得摩擦系數在0.2以下的同時，一定要考慮到開口爽滑母粒會不會影響到薄膜的熱封和印刷性能。
三、薄膜廠商應用開口爽滑母粒的常見問題及解決方案
圖8：薄膜生產線
薄膜生產廠家使用抗粘連母料所出現的問題分析和解決方法：
|
問題 |
原因 |
解決措施 |
|
薄膜發粘 |
1、爽滑劑過量或過少 2、沒有添加抗粘母粒 |
在薄膜表層添加抗粘母粒兩者結合使用 |
|
均勻分布的高霧度； 低光澤度 |
1、濃度過高 2、抗粘顆粒的類型 |
選擇最適合的母料 |
|
斑點狀的霧度 |
母粒本身或擠出機喂料段的分散性不良 |
選擇最適合的母料 |
|
橘子皮現象（顯微鏡下可見氣泡，有時為凝膠或魚眼） |
在抗粘母粒顆粒周圍形成空穴，只發生在表層為均聚物的薄膜 |
縱拉機和模拉機的預熱溫度須作調整 |
|
白點（白色顆粒周圍形成空穴） |
1、混合不充分 2、母粒潮濕 |
使用更細的過濾網組件 干燥母粒 |
|
粘連在膜卷靠卷芯部位上 |
抗粘母粒過少或效果不佳 |
抗粘母粒最少為2500PPM |
|
在卷軸上有凹紋 |
結塊或顆粒太大 |
更換母粒的型號 |
|
鍍鋁膜和印刷膜上出現針孔和盲點 |
鋁層或油墨不能依附在大顆粒部位的表面 |
使用分散性好的母粒 對于鍍鋁層，只在表層添加母粒（非鍍鋁面） |
|
淺色部位缺乏油墨 |
1、油墨的粘度 2、母粒的型號 |
選擇最適合的母料 |
小編已從三個維度介紹了如何選擇開口爽滑母粒（小身板，大能量！），小伙伴們若有開口爽滑母粒選用等相關問題。
推薦一位粉絲-東莞市三豐化工-Sky先生與您（微信：13827244568），Sky先生原為舒爾曼的工程師，已有母料行業10年從業經驗，具有處理薄膜成型過程及使用時遇到的很多問題的經驗。
推薦閱讀：
若有開口爽滑母粒選擇問題，可添加微信13827244568，添加發送請注明“艾邦+公司名稱”。
資料來源：東莞市三豐化工有限公司，經由艾邦高分子整理。
加入薄膜交流群，請加微信：13058121209，并注明“薄膜+公司名稱+姓名”。
閱讀原文，加入艾邦高分子交流群
↓↓↓
始發于微信公眾號：艾邦高分子
