1．鎖模力 F（TON）F=Am*Pv/1000
F： 鎖模力 TON Am：模腔投影面積 CM2
Pv：充填壓力 KG/CM2
（一般塑膠材料充填壓力在150-350KG/CM2）
（流動性良好取較底值，流動不良取較高值）
充填壓力/0.4-0.6=射出壓力
例：模腔投影面積 270CM2 充填壓力 220KG/CM2
鎖模力=270*220/1000=59.4TON

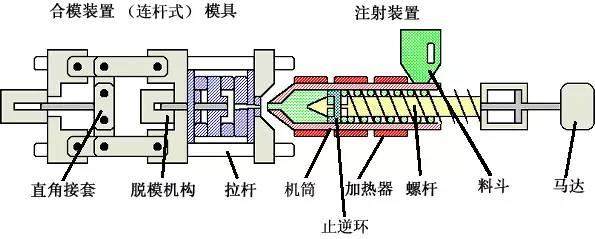

注塑機結構簡圖
2．射出壓力 Pi KG/CM2 Pi=P*A/Ao
Pi: 射出壓力 P：泵浦壓力 A：射出油缸有效面積
Ao: 螺桿截面積
A= π*D2/4 D：直徑 π：圓周率 3.14159
例1：已知泵浦壓力求射出壓力？
泵浦壓力=75 KG/CM2 射出油缸有效面積=150CM2
螺桿截面積=15.9CM2（∮45）
Pi=75*150/15.9=707 KG/CM2
例2：已知射出壓力 求泵浦壓力？
所需射出壓力=900 KG/CM2 射出油缸有效面積=150CM2
螺桿截面積=15.9CM2（∮45）
泵浦壓力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2
回復“注塑”，可查看更多相關文章
3．射出容積 V CM3 V= π*Do2/4*ST
V：射出容積 CM3 π：圓周率 Do：螺桿直徑 CM
ST：射出行程 CM
例：螺桿直徑 42mm 射出行程 165mm
V= π*4.2*4.2/4*16.5=228.6CM3

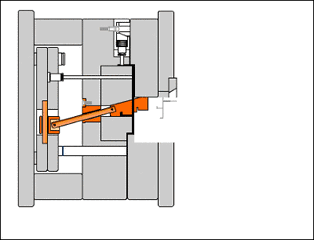

注塑3D動畫圖
4．射出重量 G Vw=V*η*δ
Vw：射出重量 G V：射出容積 η：比重 δ：機械效率
例：射出容積=228.6 CM3 機械效率=0.85 比重=0.92
射出重量 Vw=228.6*0.85*0.92=178.7G
5．射出速度 S CM/SEC S=Q/A
S：射出速度 CM/SEC Qr：泵浦吐出量（每回轉/CC）CC/REV
A：射出油缸有效面積 CM2 Q=Qr*RPM/60 (每分鐘/L)
Q：泵浦吐出量 RPM：馬達回轉數/每分鐘
例：馬達轉速 1000RPM 泵浦吐出量85 CC/REV
射出油缸有效面積 140 CM2
S=85*1000/60/140=10.1 CM/SEC
回復“注塑”，可查看更多相關文章
6．射出率 Sv G/SEC Sv=S*Ao
Sv：射出率G/SEC S：射出速度CM/SEC Ao：螺桿截面積
例：射出速度=10CM/SEC 螺桿直徑∮42
面積=3.14159*4.2*4.2/4=13.85CM2
Sv=13.85*10=138.5G/SEC
