塑料材料注塑與應用微信群，請加群主微信：18666186648，注明“注塑+公司”

注塑成型教材（第四季）

73．射膠終點不穩定的原因分析。

原因：主要是過膠頭止流環磨損造成射膠終點不穩定。

74．產品在模腔內的推力計算。

原因：產品的投影面積×單位面積的射膠壓力=模腔內的推力

75．射膠壓力計算與螺桿的選擇。

原因：射膠壓力F=[p/4×(D12－D22)×P×2]×[p/4×d2]

(kgf) D1油缸內徑(CM) D2活塞桿外徑(CM) P系統壓力

76．熱塑性與熱固性塑料最大特性是什么？

原因：熱塑性是受熱達到材料的軟化溫度時，材料變成熔膠，冷卻后固化成型，可反復逆轉。

熱固性是受熱后固化成型，冷卻后不變，不可逆轉。

77．為什么塑料中要混有添加劑。

原因：塑料中混有添加劑，是因為產品性能的需要，添加劑可以改善塑料中的許多性能和功用。

78．如何設定鎖模力。

原因：設定鎖模力是根據產品的投影面積乘以塑膠材料的壓力系數

參考(注塑機原理)

79．如何正確設定保壓切換點。

原因：正確保壓切換點是產品射滿到98%時轉保壓。

80．螺桿若以高速轉動或較低速轉動對螺桿內塑料引起何種變化。

原因：螺桿高速轉動，可以提高熔膠的塑化程度，由于高速轉動大熔膠剪切力，使熔膠粘度下降，有利于成型。但磨擦熱增大易使熔膠分解，溫度失控。低速轉動使熔膠塑化程度下降，但摩擦熱減小，對塑膠性能有利。

81．正確與不正確背壓使用對塑料引起何種變化？

原因：螺桿在旋轉，后退之阻力為背壓，設此阻力之目的為使原料在被螺桿輸送，壓縮過程中更能緊密排除原料中之空氣，原料密度會較高，射出之成品會更加穩定，原料因在料管內經過較多次的攪拌，所以融解熱會增加對于成品混色不良，需要快速轉換顏色或塑料及成品有氣紋，使用背壓效果良好。因此背壓太低成品易產生內部的氣泡或表面的銀紋，背壓過高，原料易過熱，料斗下料處結塊，螺桿不退、周期延長、射嘴溢科。背壓控制有利用節流閥或調壓閥控制兩種。

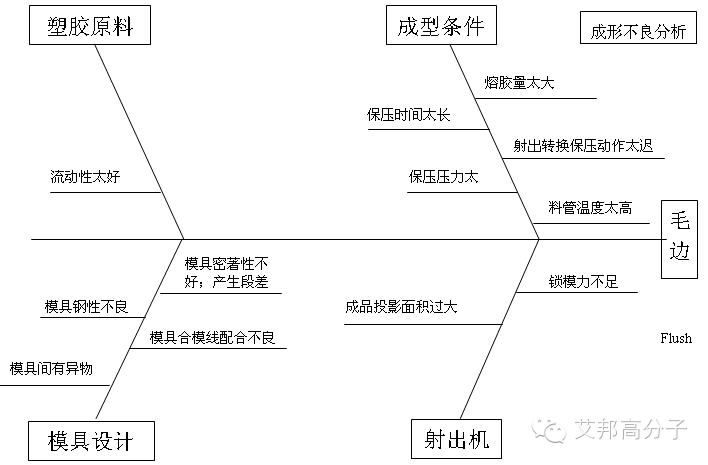

82．注塑件形成毛邊的原因和解決辦法。

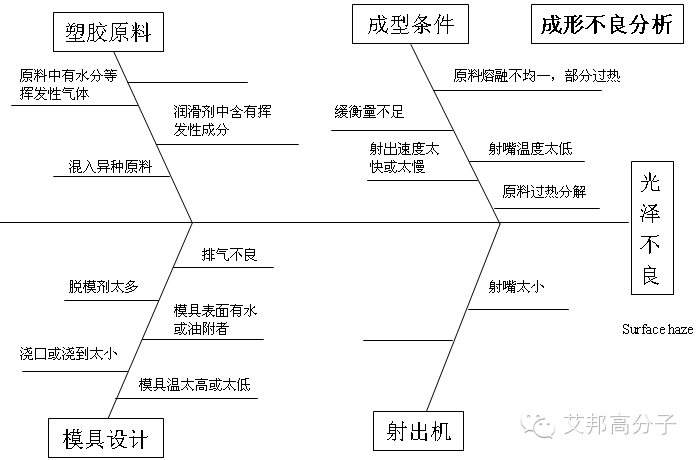

83．高光潔度產品表面有微小針孔、光澤度不夠，原因何在？

最近推出以下關于注塑技術文章，回復關鍵詞“注塑”進行查看吧，您可以關注我們持續我們公眾帳號：polytpe，當然您有什么好的文章，或者好的產品要上推薦，可以聯系小編微信：181431895

1、有關注塑|注塑機|注塑參數|注塑缺陷文章大全更新至2015-3-6

2、手機外殼帶金屬嵌件變形的原因及對策

3、[注塑]工程師應掌握的專業理論知識及技能

4、如何控制注塑產品的色差

5、POM料注塑成型難以獲得好外觀的原因

6、關于螺桿轉速的問題

7、為什么上一次做得好好的注塑工藝參數下次生產卻不能用？

閱讀原文查看注塑成型教材（第三季）

↓↓↓

始發于微信公眾號：艾邦高分子
