PC料表面起纖，俗稱天使的頭發是什么原因，下一期我們將介紹PC/ABS表面起纖的問題！敬請關注！PC交流群，請加微信：15012668861，注明“PC”

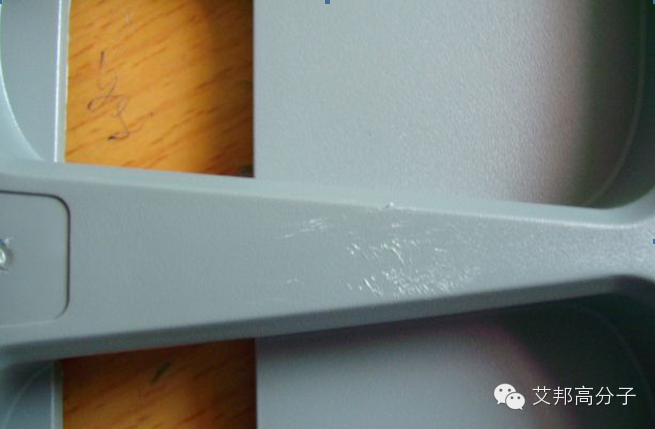

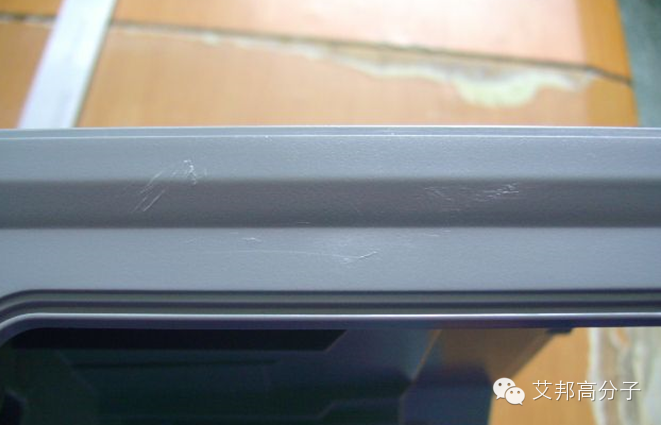

問題：求助各位高人公司有款產品 PC6411抽粒料從試模開始就存在表面起纖維的情況 用手一擦即起纖，有嘗試過調小速度 但產品結構復雜速度降下來射不滿影響結構功能，請教各位具體原因是什么該如何改善?

慣性思維：表面上您以為是玻纖？

1. 提高模溫和注射溫度試試，還可以考慮變更注射速度，起纖主要是料沒有和纖維熔合好。如果還是不可以，考慮換料試試

2. 看圖片像是料花現象，請檢查烘干溫度。浮纖現象基本上整個產品都會，而不是局部。請檢查模具的實際溫度，用油溫機試一試。產品打飽滿一些也會有所改善。加纖比例是否可降低一些？

實際上并不是玻纖！甚至一點關系都沒有

高手解答： 你用的材料是SABIC 的ML6411，其實它不是PC ,是ML的意思是ModifyLexan ,它是一款PC 加硅氧烷的材料。目的是改善低溫沖擊性能。你產品上面的問題，在業內稱為：angel hair 俗稱“天使的頭發”，其實那不是玻纖，本身這款材料是不加纖的。浮在面上的是長條分子鏈。其實就是材料本身。你用手搓一下，會跟嚴重。產生的原因是，分子在流經粗糙的模具表面時候發生取向拉伸。但不會解取向造成的。

解決方法：

1.提高模具溫度，這款材料本人建議要在100度以上。
2.加大進點，（此現象大都發生在點進膠的模具上，偏平澆口一般不會發生）建議加到1.5MM，可以通過調整保壓來調整斷點平整。小進點，容易讓分子鏈發生取向

3.提高料溫

以上來源網絡，編輯整理：粵高分子

高分子論壇注塑微信群，請加群主：15012668861， 注明“注塑”，下期預告：PC/ABS注塑浮纖缺陷:”天使的頭發“真相大揭秘！，敬請關注！

閱讀原文查看注塑經典文章大全：

做注塑機，不是組裝鐵塊，而是堅持理想的過程

全電動注塑機結構性能研究

重大新聞：代工巨頭富士康推出注塑機

注塑機的工作原理

盤點溫升過高對注塑機的五大危害

為什么同規格的注塑機不可以用相同的參數？

有朋友問，為什么注塑機拉不開模？

閱讀原文鏈接查看以上文章：

↓↓↓

始發于微信公眾號：艾邦高分子
